VJ OMD - C0G (NP0)
Vishay Vitramon
Surface Mount Ceramic Capacitor Solutions
for Boardflex Sensitive Applications
FEATURES
•
OMD-Cap (Open Mode Design) reduce the risk
of shorts or low IR because of board flex cracks
•
High frequency filtering for switching power
RoHS
supplies
COMPLIANT
•
Available with 100 % voltage condition, process code “5H”
(not possible for size 1206/1210 with voltage
≤
630 V)
•
Available with polymer termination for increase resistance
to board flex cracking
ELECTRICAL SPECIFICATIONS
NOTE:
Electrical characteristics at + 25 °C unless otherwise
stated
Operating Temperature:
- 55 °C to + 125 °C
Capacitance Range:
10 pF to 47 000
pF
Voltage Rating:
50 Vdc to 3000 Vdc
Temperature Coefficient of Capacitance (TCC):
C0G: 0 ± 30 ppm/°C from - 55 °C to + 125 °C
Aging Rate:
0 % maximum per decade
Dissipation Factor:
0.1 % max. at 1.0 Vrms and 1 MHz for values
≤
1000 pF
0.1 % max. at 1.0 Vrms and 1 kHz for values > 1000 pF
Insulation Resistance (IR):
At + 25 °C and rated voltage 100 000 MΩ minimum or
1000
ΩF,
whichever is less
At + 125 °C and rated voltage 10 000 MΩ minimum or
100
ΩF,
whichever is less
APPLICATIONS
•
•
•
•
Input filter capacitors
Output filter capacitors
Snubber capacitors reduce MOSFET voltage spikes
Lighting Ballasts
Dielectric Withstanding Voltage (DWV):
This is the maximum voltage the capacitors are tested for
a 1 to 5 second period and the charge/discharge current
does not exceed 50 mA
≤
200 Vdc: DWV at 250 % of rated voltage
500 Vdc: DWV at 200 % of rated voltage
630 Vdc: DWV at 150 % of rated voltage
1000 Vdc: DWV at 150 % of rated voltage
1500 Vdc: DWV at 120 % of rated voltage
2000 Vdc: DWV at 120 % of rated voltage
3000 Vdc: DWV at 120 % of rated voltage
MAXIMUM
THICKNESS (T)
0.067 [1.68]
0.067 [1.68]
0.086 [2.18]
0.086 [2.18]
0.086 [2.18]
0.086 [2.18]
0.086 [2.18]
TERMINATION PAD
MINIMUM
0.010 [0.25]
0.010 [0.25]
0.010 [0.25]
0.010 [0.25]
0.010 [0.25]
0.010 [0.25]
0.010 [0.25]
MAXIMUM
0.028 [0.71]
0.028 [0.71]
0.030 [0.76]
0.030 [0.76]
0.030 [0.76]
0.030 [0.76]
0.030 [0.76]
DIMENSIONS
in inches [millimeters]
PART
ORDERING
NUMBER
VJ1206
VJ1210
VJ1808
VJ1812
VJ1825
VJ2220
VJ2225
LENGTH
0.126 ± 0.008
[3.20 ± 0.20]
0.126 ± 0.008
[3.20 ± 0.20]
0.180 ± 0.010
[4.57 ± 0.25]
0.177 ± 0.010
[4.50 ± 0.25]
0.177 ± 0.010
[4.50 ± 0.25]
0.220 ± 0.008
[5.59 ± 0.20]
0.220 ± 0.010
[5.59 ± 0.25]
WIDTH
0.063 ± 0.008
[1.60 ± 0.20]
0.098 ± 0.008
[2.50 ± 0.20]
0.080 ± 0.010
[2.03 ± 0.25]
0.126 ± 0.008
[3.20 ± 0.20]
0.252 ± 0.010
[6.40 ± 0.25]
0.200 ± 0.008
[5.08 ± 0.20]
0.250 ± 0.010
[6.35 ± 0.25]
ORDERING INFORMATION
VJ1206
CASE
SIZE
1206
1210
1808
1812
1825
2220
2225
A
DIELECTRIC
101
J
X
TERMINATION
X = Ni barrier
100 %Tinplate
matte finish
F = AgPd
B = Polymer
100 % Tinplate
matte finish
B
DC VOLTAGE
RATING
1)
A = 50 V
B = 100 V
C = 200 V
E = 500 V
L = 630 V
G = 1000 V
R = 1500 V
F = 2000 V
H = 3000 V
A
MARKING
A = Unmarked
T
PACKAGING
T = 7" Reels
R = 11 1/4"
Reels
B = Bulk
W = Waffle
tray
##
2)
PROCESS
CODE
4X = OMD
Cap
5H = OMD
Cap 100 %
voltage
condition
CAPACITANCE CAPACITANCE
CODE
TOLERANCE
F=±1%
G=±2%
H=±3%
J=±5%
K = ± 10 %
M = ± 20 %
A = C0G (NP0) Expressed in
picofarads (pF).
The first two
digits are
significant, the
third is a
multiplier.
Example:
101= 100 pF
Notes
1. DC voltage rating should not be exceeded in application
2. Process code with 2 digits has to be added (“5H” not possible for size 1206/1210 with voltage
≤
630 V)
3. Polymer plus termination “B” termination part number code length dimensions positive tolerances (including bandwidth) above are allowed
to increase by the following amounts.
1210 and larger case sizes: Length 0.04 (0.1)
Document Number 45047
Revision 12-Oct-06
For technical questions, contact mlcc.specials@vishay.com
www.vishay.com
5
VJ OMD - C0G (NP0)
Vishay Vitramon
Surface Mount Ceramic Capacitor Solutions
for Boardflex Sensitive Applications
OMD - C0G (NP0) CAPACITANCE RANGE
EIA CODE
VOLTAGE (Vdc)
50
VJ1206
1)
100 200 500 630 1000 1500 50
VJ1210
1)
100 200 500 630 1000 1500 50
VJ1808
1)
100 200 500 630 1000 1500 2000 3000
CAP.
CAP.
CODE
100
10 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
120
12 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
150
15 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
180
18 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
220
22 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
270
27 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
330
33 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
390
39 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
470
47 pF
560
56 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
680
68 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
820
82 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
101
100 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
121
120 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
151
150 pF
•
•
•
•
•
•
•
•
•
181
180 pF
•
•
•
•
•
•
•
•
•
221
220 pF
•
•
•
•
•
•
•
•
•
271
270 pF
•
•
•
•
•
•
•
•
•
331
330 pF
•
•
•
•
•
•
•
•
•
391
390 pF
•
•
•
•
•
•
•
•
•
471
470 pF
•
•
•
•
•
•
•
•
•
561
560 pF
•
•
•
•
•
•
•
•
•
681
680 pF
•
•
•
•
•
•
•
•
•
821
820 pF
•
•
•
•
•
•
•
•
•
102
1000 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
122
1200 pF
152
1500 pF
•
•
•
•
•
•
•
•
•
•
•
•
182
1800 pF
222
2200 pF
•
•
•
•
•
•
272
2700 pF
•
•
•
•
•
332
3300 pF
•
•
•
•
•
392
3900 pF
•
•
•
•
472
4700 pF
•
•
•
•
•
562
5600 pF
682
6800 pF
•
822
8200 pF
•
103
0.010 µF
123
0.012 µF
153
0.015 µF
183
0.018 µF
223
0.022 µF
273
0.027 µF
333
0.033 µF
393
0.039 µF
473
0.047 µF
563
0.056 µF
683
0.068 µF
823
0.082 µF
104
0.1 µF
Note
1. See soldering recommendations within this data book, or visit www.vishay.com/doc?45034
www.vishay.com
6
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
For technical questions, contact mlcc.specials@vishay.com
Document Number 45047
Revision 12-Oct-06
VJ OMD - C0G (NP0)
Surface Mount Ceramic Capacitor Solutions
for Boardflex Sensitive Applications
OMD - C0G (NP0) CAPACITANCE RANGE
EIA CODE
VJ1812
1)
VJ1825
1)
VJ2220
1)
VJ2225
1)
VOLTAGE
50 100 200 500 630 1000 1500 2000 3000 50 100 200 500 630 1000 50 100 200 500 630 1000 50 100 200 500 630 1000
(VDC)
CAP.
CAP.
CODE
100
10 pF
•
•
•
•
•
•
•
•
•
120
12 pF
•
•
•
•
•
•
•
•
•
150
15 pF
•
•
•
•
•
•
•
•
•
180
18 pF
•
•
•
•
•
•
•
•
•
220
22 pF
•
•
•
•
•
•
•
•
•
270
27 pF
•
•
•
•
•
•
•
•
•
330
33 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
390
39 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
470
47 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
560
56 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
680
68 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
820
82 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
101
100 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
121
120 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
151
150 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
181
180 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
221
220 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
271
270 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
331
330 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
391
390 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
471
470 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
561
560 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
681
680 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
821
820 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
102 1000 pF
•
122 1200 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
152 1500 pF
•
182 1800 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
222 2200 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
272 2700 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
332 3300 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
392 3900 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
472 4700 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
562 5600 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
682 6800 pF
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
822 8200 pF
•
103 0.010 µF
•
•
•
•
•
•
•
•
•
•
•
•
•
123 0.012 µF
•
•
•
•
•
•
•
•
•
•
•
153 0.015 µF
•
•
•
•
•
•
•
•
•
183 0.018 µF
•
•
•
•
•
•
•
•
•
223 0.022 µF
•
•
•
•
•
•
•
•
273 0.027 µF
•
•
•
•
•
•
•
333 0.033 µF
•
•
•
•
•
393 0.039 µF
•
•
•
473 0.047 µF
•
563 0.056 µF
683 0.068 µF
823 0.082 µF
104
0.1 µF
Note
1. See soldering recommendations within this data book, or visit www.vishay.com/doc?45034
Document Number 45047
Revision 12-Oct-06
For technical questions, contact mlcc.specials@vishay.com
www.vishay.com
7
Vishay Vitramon
VJ OMD - C0G (NP0)
Vishay Vitramon
Surface Mount Ceramic Capacitor Solutions
for Boardflex Sensitive Applications
OMD - C0G (NP0) CAPACITORS - TYPICAL PARAMETERS
TEMPERATURE COEFFICIENT OF CAPACITANCE
2.0
10000
% CAPACITANCE CHANGE
1.0
0.5
0.0
- 0.5
- 1.0
- 1.5
- 2.0
- 75 - 50
- 25
0
25
50
75
100 125
TEMPERATURE
°C
NP0
INSULATION RESISTANCE
(Ω FARADS)
1.5
MINIMUM INSULATION
RESISTANCE VS TEMPERATURE
1000
100
10
10
25
TEMPERATURE
°C
100 125
AGING RATE - NP0
% CAPACITANCE CHANGE
0.2
% CAPACITANCE CHANGE
VOLTAGE COEFFICIENT OF CAPACITANCE - 1000V RATED
30
20
10
0
- 10
- 20
- 30
0.1
0.0
- 0.1
- 0.2
1
10
100
HOURS
1000
10000
0
100 200 300
400 500
600 700
800
900 1000
DC VOLTS APPLIED
www.vishay.com
8
For technical questions, contact mlcc.specials@vishay.com
Document Number 45047
Revision 12-Oct-06
VJ OMD - C0G (NP0)
Surface Mount Ceramic Capacitor Solutions
for Boardflex Sensitive Applications

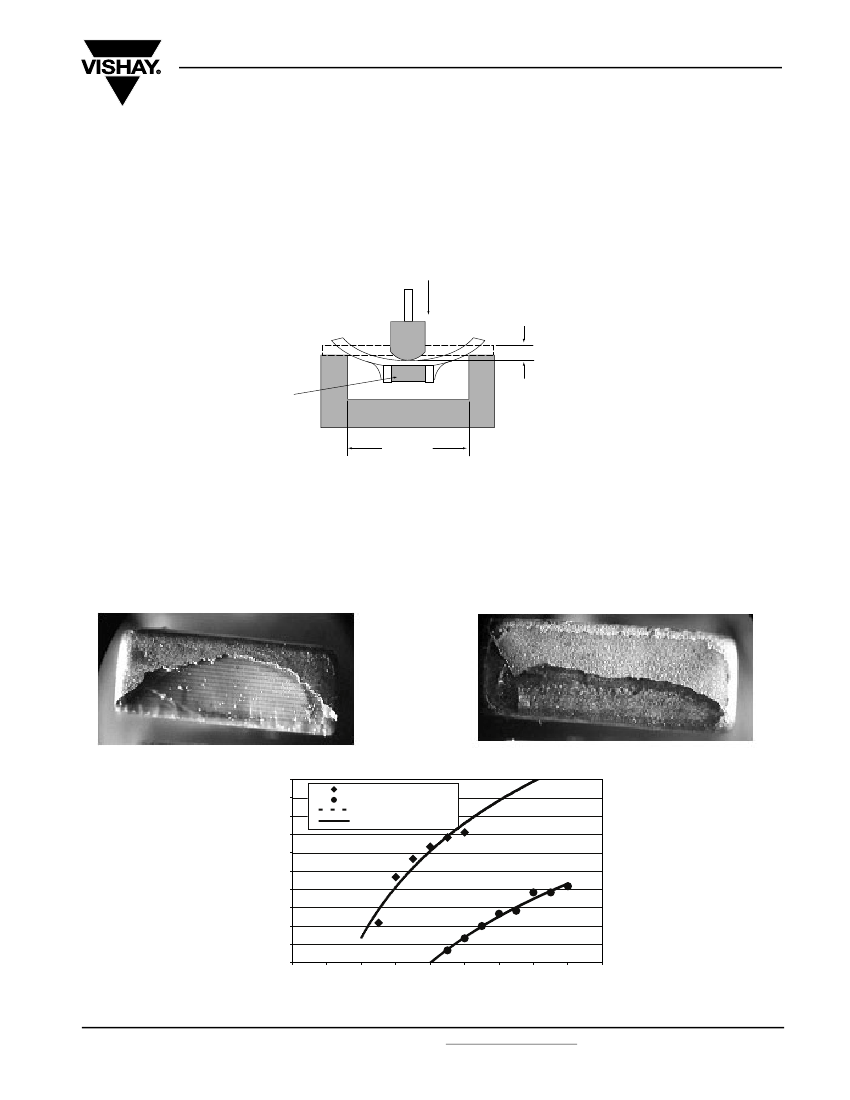

BOARDFLEX SENSITIVE APPLICATIONS - SOLUTION:
A predominant failure mode in multilayer ceramic capacitors is cracking caused by board flexure that results in capacitance loss,
leakage and more seriously, high current shorts. A short circuit condition can cause further failures of downstream components.
Extensive board flexure testing was performed on OMD-Capacitors soldered onto glass epoxy resin boards. The boards were
then subjected to 8 mm flexure (see diagram below) and the Insulation Resistance (IR) of each tested capacitor was measured.
IR remained > 100 OhmF in all cases because these designs do not allow cracks to bridge across opposing electrodes creating
conductive pathways. Commercial grade product may experience a serious loss in IR and eventually short when tested under
the same conditions.
RAM IN FLEX POSITION
Vishay Vitramon
BOARD DEFLECTION
CAPACITOR
90 mm FIXTURE SPACING
POLYMER TERMINATION
Polymer termination provides additional protection against board flexure damage by absorbing greater mechanical and thermal
stresses. Componenets can be packaged, transported, stored and handled the same standard terminated product. Wave and
reflow soldering of MLCC does not require modification to equipment and/or process.Polymer termination greatly reduces the
risk of mechanical cracking however it does not completely eliminate.
STANDARD TERMINATION
Exposed Electrodes = Electrical short
OMD CAP PLUS POLYMER TERMINATION
No Exposed Electrodes = No Electrical short
BEND TEST RESULTS 2220 CASE SIZE
100
%
FAILED PERCENTAGE OF PARTS
90
%
80 %
70
%
60
%
50
%
40
%
30
%
20
%
10
%
0
%
0.0
1.0
Standard Termination
Polymer Termination
Log. (Standard Termination)
Log. (Polymer Termination)
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
BOARD FLEXURE IN (mm)
Document Number 45047
Revision 12-Oct-06
For technical questions, contact mlcc.specials@vishay.com
www.vishay.com
9
