ZL10038
Advanced Modulation Satellite Tuner
Data Sheet
Features
•
•
•
•
Single-chip L band to zero IF quadrature down
converter compliant with 1-45 Msps DVB-S2
High dynamic range of -92 dBm to -10 dBm
without RF attenuator or RSSI
High total composite power handling
Excellent immunity to adjacent channel
interference through programmable and
autocalibrated channel filters
Integrated
power and forget
LO oscillators
2 degree integrated phase jitter enables excellent
performance for 8 PSK and 16 QAM applications
Less than +/- 3° and +/-0.6 dB I/Q quadrature
balance
Integrated RF loop through for cascaded tuner
applications
Power saving mode
Ordering Information
ZL10038/LDG
ZL10038/LDG1
ZL10038/LDF
ZL10038/LDF1
40-pin QFN
40-pin QFN*
40-pin QFN
40-pin QFN*
*Pb free
-10°C to +85°C
(trays)
(trays)
(tape and reel)
(tape and reel)
July 2004
•
•
•
•
•
Description
ZL10038 is a fully integrated tuner for advanced
modulation satellite receivers, operating over 950 -
2150 MHz and symbol rates in the range 1 - 45 MS/s.
It contains a selectable RF bypass for connecting to a
second receiver module. ZL10038 simply requires a
crystal reference and operates from a 5 V supply. It is
designed as a 'simple to use' stand-alone tuner,
requiring no training algorithms or user/demodulator
intervention to optimize performance.
The ZL10038 can be used with an advanced
modulation demodulator to create a highly-integrated
front-end solution, operating from 1-45 MS/s.
Applications
•
Advanced modulation DVB-S and DSS satellite
receivers requiring upgrade for DVB-S2,
8 PSK / 16 QAM

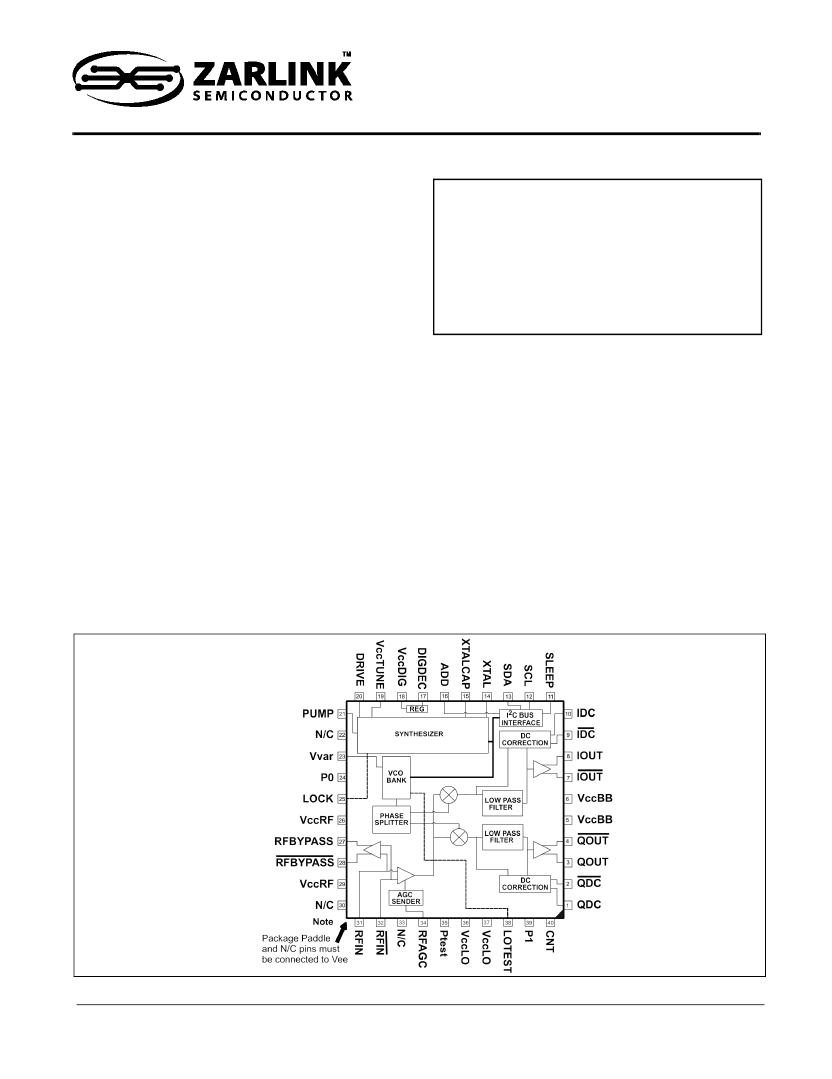

Figure 1 - Block Diagram
1
Zarlink Semiconductor Inc.
Zarlink, ZL and the Zarlink Semiconductor logo are trademarks of Zarlink Semiconductor Inc.
Copyright 2004, Zarlink Semiconductor Inc. All Rights Reserved.
ZL10038
Data Sheet

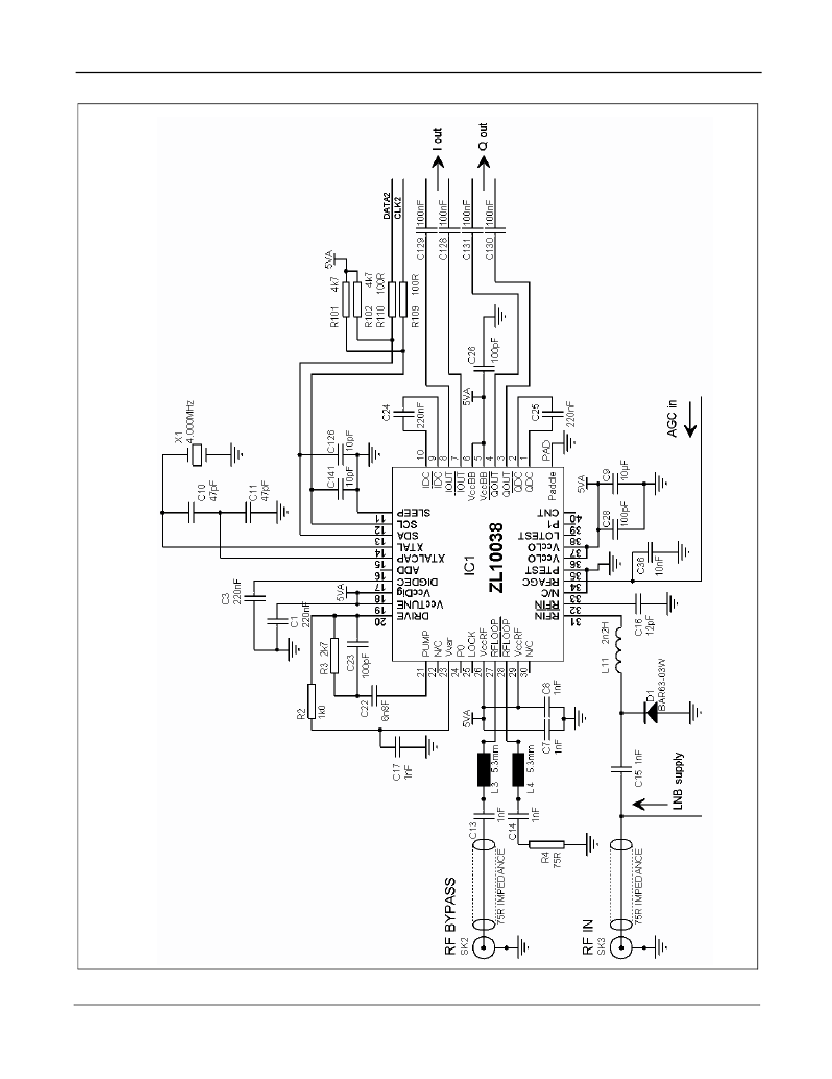

Figure 2 - Typical Application Circuit
2
Zarlink Semiconductor Inc.
ZL10038
