SMT–Power–Inductors
B82473
DATA SHEET
Rated inductance 10
µH
.. 470
µH
Construction
Ferrite core
Winding: enamel copper wire
Winding soldered to terminals
Plastic terminal carrier
Features
High rated current
Low DC resistance
Suitable for reflow soldering (IR and vapor phase)
Applications
Filtering of supply voltages
Coupling / decoupling
DC/DC converters
Automotive electronics
Terminals
Tinned
Marking
Marking on component:
Manufacturer, L value (in
µH)
Minimum marking on reel:
Manufacturer, part number, ordering code,
L value and tolerance
quantity, date of packing
Delivery mode
16–mm blister tape , reel packing
packaging quantity 1000pcs/reel
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
B82473–3–5976
05.09.2002
For the very latest product data and news visit angliac.com
1
Data downloaded from http://www.angliac.com - the website of Anglia - tel: 01945 474747
SMT–Power–Inductors
B82473
DATA SHEET
General technical data
Rated inductance L
R
Measured with HP 4284A ,
measuring voltage 100 mV
Rated current I
R
Maximum permissible DC with temperature increase
of
40 K at ambient temperature of 85
°C
Saturation current I
sat
Maximum permissible DC with inductance decrease
∆L/L
0
≈
10%
Climatic category
In accordance with IEC 60068–1 55/125/56
(–55
°C/
+125
°C/
56 days damp heat test)
Solderability
5s, 235°C, wetting > 90%
DC resistance R
max
Measured at 20
°C
ambient temperature
Weight
Approx. 1,5g

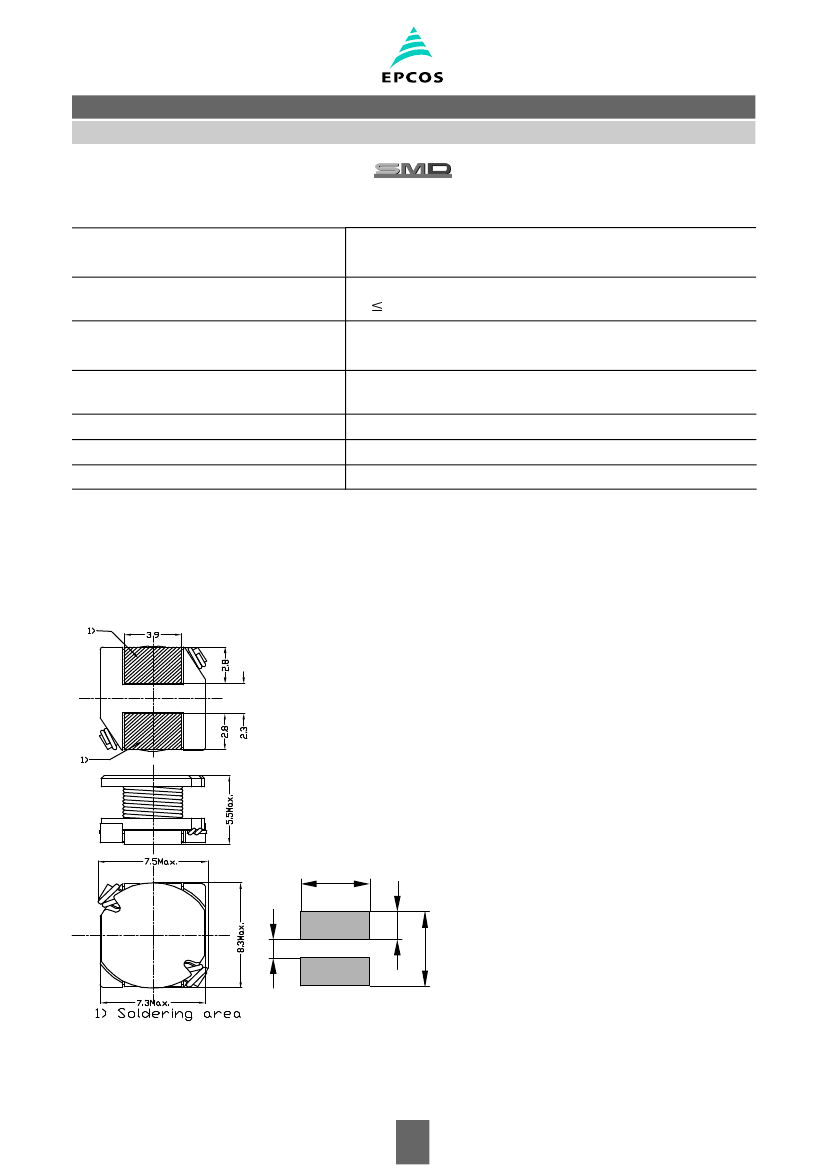

Dimensional drawing and layout recommendation
4,1
2,9
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
B82473–3–5976
05.09.2002
For the very latest product data and news visit angliac.com
3,6
2
8,4
¡
Data downloaded from http://www.angliac.com - the website of Anglia - tel: 01945 474747
SMT–Power–Inductors
B82473
DATA SHEET
Characteristics and ordering codes
L
R
f
L
Tolerance
I
R
I
Sat
R
max
Ordering code
µH
MHz
A
A
Ω
10
0,1
10 %
2,30
2,50
0,07
B82473–A1103–K
15
0,1
10 %
1,80
2,00
0,09
B82473–A1153–K
22
0,1
10 %
1,50
1,60
0,11
B82473–A1223–K
33
0,1
10 %
1,20
1,30
0,13
B82473–A1333–K
47
0,1
10 %
1,10
1,20
0,18
B82473–A1473–K
68
0,1
10 %
0,85
0,90
0,28
B82473–A1683–K
100
0,1
10 %
0,72
0,80
0,43
B82473–A1104–K
150
0,1
10 %
0,58
0,65
0,64
B82473–A1154–K
220
0,1
10 %
0,49
0,55
0,96
B82473–A1224–K
330
0,1
10 %
0,40
0,45
1,26
B82473–A1334–K
470
1
0,1
10 %
0,34
0,40
1,96
B82473–A1474–K
