ZDT694

Description
Power Bipolar Transistor, 0.5A I(C), 120V V(BR)CEO, 2-Element, NPN, Silicon, Plastic/Epoxy, 8 Pin, SM-8, 8 PIN
CategoryDiscrete semiconductor    The transistor
File Size60KB,3 Pages
ManufacturerDiodes Incorporated
Environmental Compliance
Download Datasheet Parametric Compare View All

ZDT694 Overview

Power Bipolar Transistor, 0.5A I(C), 120V V(BR)CEO, 2-Element, NPN, Silicon, Plastic/Epoxy, 8 Pin, SM-8, 8 PIN

ZDT694 Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerDiodes Incorporated
package instructionSM-8, 8 PIN
Contacts8
Reach Compliance Codecompli
ECCN codeEAR99
Maximum collector current (IC)0.5 A
Collector-emitter maximum voltage120 V
ConfigurationSEPARATE, 2 ELEMENTS
Minimum DC current gain (hFE)150
JESD-30 codeR-PDSO-G8
JESD-609 codee3
Humidity sensitivity level1
Number of components2
Number of terminals8
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Peak Reflow Temperature (Celsius)260
Polarity/channel typeNPN
Certification statusNot Qualified
surface mountYES
Terminal surfaceMATTE TIN
Terminal formGULL WING
Terminal locationDUAL
Maximum time at peak reflow temperature40
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)130 MHz

ZDT694 Preview

SM-8 DUAL NPN MEDIUM POWER
HIGH GAIN TRANSISTORS
ISSUE 1 - NOVEMBER 1995
C
1
C
1
C
2
C
2
PARTMARKING DETAIL – T694
B
1
E
1
B
2
E
2
ZDT694
SM-8
(8 LEAD SOT223)
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
Peak Pulse Current
Continuous Collector Current
Operating and Storage Temperature Range
SYMBOL
V
CBO
V
CEO
V
EBO
I
CM
I
C
T
j
:T
stg
VALUE
120
120
5
1
0.5
-55 to +150
UNIT
V
V
V
A
A
°C
THERMAL CHARACTERISTICS
PARAMETER
Total Power Dissipation at T
amb
= 25°C*
Any single die “on”
Both die “on” equally
Derate above 25°C*
Any single die “on”
Both die “on” equally
Thermal Resistance - Junction to Ambient*
Any single die “on”
Both die “on” equally
SYMBOL
P
tot
VALUE
2.25
2.75
18
22
55.6
45.5
UNIT
W
W
mW/ °C
mW/ °C
°C/ W
°C/ W
* The power which can be dissipated assuming the device is mounted in a typical manner
on a PCB with copper equal to 2 inches square.
3 - 342
ZDT694
ELECTRICAL CHARACTERISTICS (at T
amb
= 25°C).
PARAMETER
Collector-Base Breakdown
Voltage
Collector-Emitter
Breakdown Voltage
Emitter-Base Breakdown
Voltage
Collector Cutoff Current
Emitter Cutoff Current
SYMBOL
V
(BR)CBO
V
(BR)CEO
V
(BR)EBO
I
CBO
I
EBO
MIN.
120
120
5
0.1
0.1
0.25
0.5
0.9
0.9
500
400
150
130
200
9
80
2900
MHz
pF
pF
ns
ns
TYP.
MAX. UNIT
V
V
V
µ
A
µ
A
CONDITIONS.
I
C
=100
µ
A
I
C
=10mA*
I
E
=100
µ
A
V
CB
=100V
V
EB
=4V
I
C
=0.1A, I
B
=0.5mA*
I
C
=0.4A, I
B
=5mA*
I
C
=1A, I
B
=10mA*
I
C
=1A, V
CE
=2V*
I
C
=100mA, V
CE
=2V*
I
C
=200mA, V
CE
=2V*
I
C
=400mA, V
CE
=2V*
I
C
=50mA, V
CE
=5V
f=50MHz
V
EB
=0.5V, f=1MHz
V
CB
=10V, f=1MHz
I
C
=100mA, I
B1
=10mA
I
B2
=10mA, V
CC
=50V
Collector-Emitter Saturation V
CE(sat)
Voltage
Base-Emitter
Saturation Voltage
Base-Emitter
Turn-On Voltage
Static Forward Current
Transfer Ratio
Transition Frequency
Input Capacitance
Output Capacitance
Switching Times
V
BE(sat)
V
BE(on)
h
FE
V
V
V
V
f
T
C
ibo
C
obo
t
on
t
off
*Measured under pulsed conditions. Pulse width=300
µ
s. Duty cycle
2%
3 - 343
ZDT694

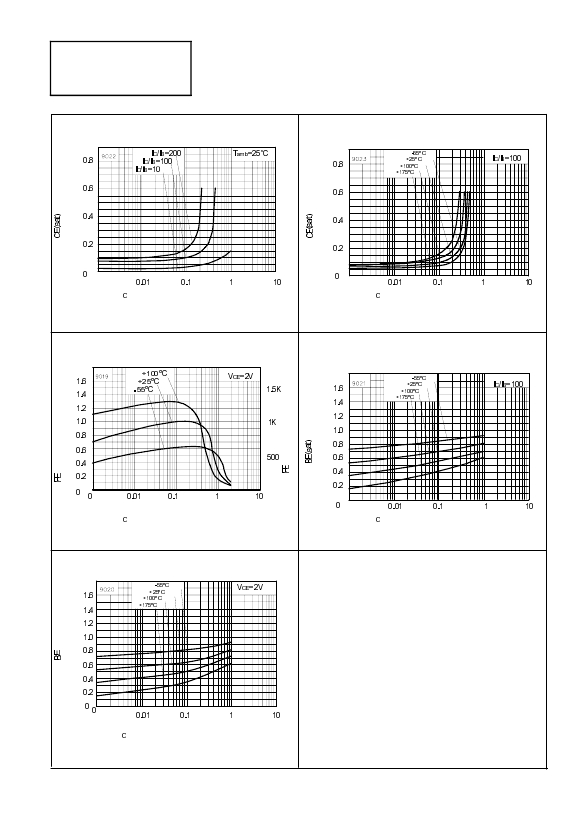

TYPICAL CHARACTERISTICS
I
C
/I
B
=200
0.8
I
C
/I
B
=10
I
C
/I
B
=100
T
amb
=25°C
0.8
-55°C
+25°C
+100°C
+175°C
I
C
/I
B
=100
- (Volts)
0.6
- (Volts)
V
0.01
0.1
1
10
0.6
0.4
0.4
V
0.2
0.2
0
0
0.01
0.1
1
10
I
+
-
Collector Current (Amps)
I
+
-
Collector Current (Amps)
V
CE(sat)
v I
C
V
CE(sat)
v I
C
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
+100°C
+25°C
-55°C
V
CE
=2V
1.5K
1.6
1.4
1.2
1.0
0.8
0.6
- Normalised Gain
-55°C
+25°C
+100°C
+175°C
I
C
/I
B
=100
1K
500
- Typical Gain
V
h
0.4
0.2
0
0.01
0.1
1
10
0
0.01
0.1
1
10
h
0
I
+
-
Collector Current (Amps)
- (Volts)
I
+
-
Collector Current (Amps)
h
FE
v I
C
V
BE(sat)
v I
C
1.6
1.4
-55°C
+25°C
+100°C
+175°C
V
CE
=2V
- (Volts)
V
1.2
1.0
0.8
0.6
0.4
0.2
0
0
0.01
0.1
1
10
I
+
-
Collector Current (Amps)
V
BE(on)
v I
C
3 - 344
