1.5KE6.8 ... 1.5KE440CA
1.5KE6.8 ... 1.5KE440CA
Unidirectional and bidirectional Transient Voltage Suppressor Diodes
Unidirectionale und bidirectionale Spannungs-Begrenzer-Dioden
Version 2006-05-10
Peak pulse power dissipation
Maximale Verlustleistung
Ø
5.4
±0.1
1500 W
6.8...440 V
Ø 5.4 x 7.5 [mm]
1.0 g
Standard breakdown voltage range
Standard Abbruch-Spannungsbereich
Plastic case
Kunststoffgehäuse
Weight approx.
Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
Standard Lieferform gegurtet in Ammo-Pack
62.5
±0.5
Ø
1.2
±0.05
Dimensions - Maße [mm]
For bidirectional types (suffix “C” or “CA”), electrical characteristics apply in both directions.
Für bidirektionale Dioden (Suffix “C” oder “CA”) gelten die elektrischen Werte in beiden Richtungen.
Maximum ratings and Characteristics
Peak pulse power dissipation (10/1000 µs waveform)
Impuls-Verlustleistung (Strom-Impuls 10/1000 µs)
Steady state power dissipation
Verlustleistung im Dauerbetrieb
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Max. instantaneous forward voltage
Augenblickswert der Durchlass-Spannung
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht – Anschluss
I
F
= 100 A
T
A
= 25°C
T
A
= 75°C
T
A
= 25°C
V
BR
≤
200 V
V
BR
> 200 V
7.5
±0.1
Type
Grenz- und Kennwerte
P
PPM
P
M(AV)
I
FSM
V
F
V
F
T
j
T
S
R
thA
R
thT
1500 W
1
)
6.5 W
2
)
200 A
3
)
< 3.5 V
3
)
< 5 V
3
)
-50...+175°C
-50...+175°C
< 19 K/W
2
)
< 8 K/W
1
2
3
Non-repetitive pulse see curve I
PP
= f (t
r
) / P
PP
= f (t
r
)
Höchstzulässiger Spitzenwert eines einmaligen Impulses, siehe Kurve I
PP
= f (t
r
) / P
PP
= f (t
r
)
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
Unidirectional diodes only – Nur für unidirektionale Dioden
http://www.diotec.com/
© Diotec Semiconductor AG
1
1.5KE6.8 ... 1.5KE440CA
120
[%]
100
100
[%]
80
80
t
r
= 10 µs
60
60
P
PPM
/2
I
PPM
/2
40
I
PP
20
P
PP
0
1
40
I
PP
20
P
PP
0
T
A
50
100
150
[°C]
0
0
t
P
1
2
3
[ms] 4

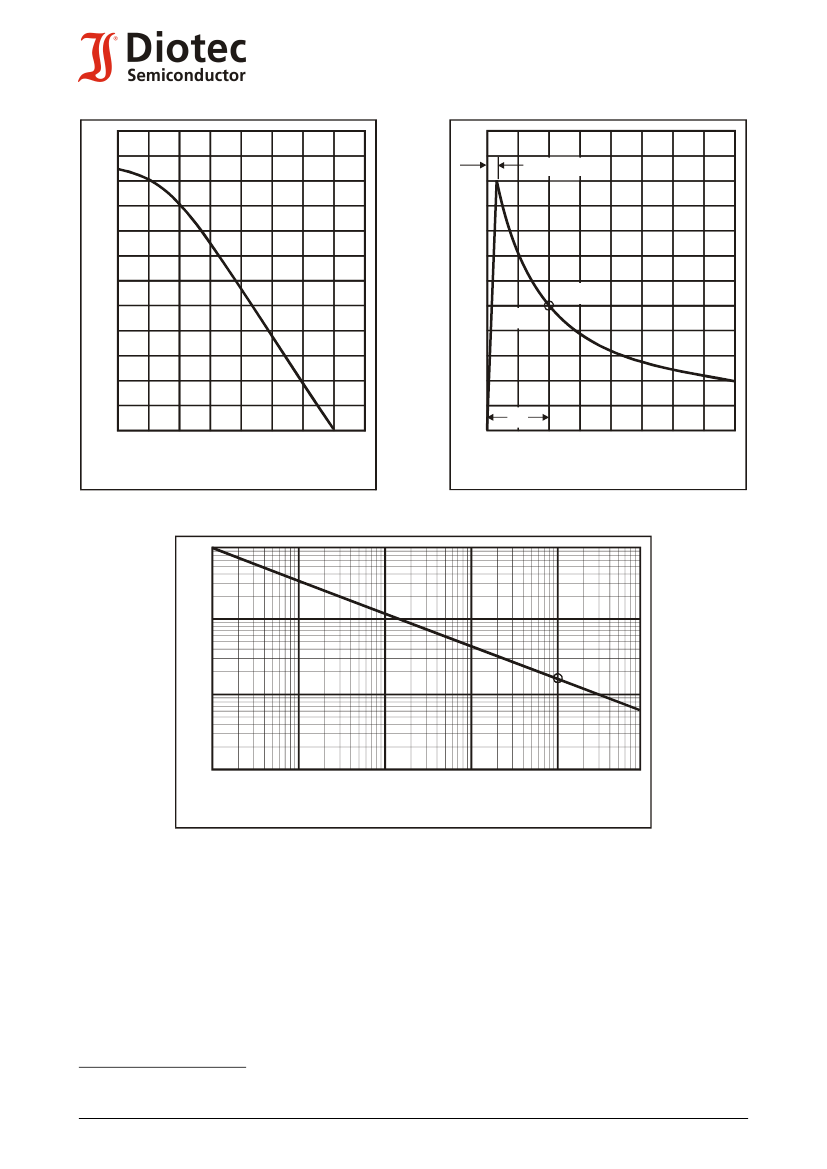

10/1000µs - pulse waveform
10/1000µs - Impulsform
Peak pulse power/current vs. ambient temperature
1
)
Impuls-Spitzenleistung/Strom vs. Umgebungstemp.
1
)
10
2
[kW]
10
1
P
PP
0.1
0.1µs
t
P
1µs
10µs
100µs
1ms
10ms
Non repetitive peak pulse power versus pulse width (10/1000 wave form)
Einzel-Impuls-Spitzenleistung in Abh. von der Pulsdauer (10/1000-Impuls)
The range of type numbers is graded to the international E 24 standard. The standard tolerance of the
breakdown voltage for each type is ± 10%. Suffix “A” denotes a tolerance of ± 5% for the breakdown
voltage.
e.g.:
1.5KE51C = bidirectional diode, V
BR
= 51 V (± 10%), V
WM
≥
41.3 V at I
D
= 5
μA
1.5KE9.1A = unidirectional diode, V
BR
= 9.1 V (± 5%), V
WM
≥
7.7 V at I
D
= 50
μA
Die Abstufung der Typen innerhalb der Reihe entspricht dem internationalen E 24-Standard. Die Toleranz der
Abbruchspannung jedes einzelnen Typs beträgt in der Standardausführung ± 10%. Suffix “A” kennzeichnet
eine Toleranz der Abbruchspannung von ± 5%.
1
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand von Gehäuse auf Umgebungstemperatur gehalten werden
http://www.diotec.com/
© Diotec Semiconductor AG
4
