LA1017
Typical Values
10 TO 1000 MHz
TO-8 LIMITING AMPLIFIER
LA1017
+13.5 dBm
+28 dBm
< 50
η
sec
High Output Level
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
High Third Order I.P.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fast Pulse Recovery Time
. . . . . . . . . . . . . . . . . . . . . . . . . .
Symmetrical Clipping; High Even-Order Suppression
High Performance Thin Film
Standard Size TO-8 Package

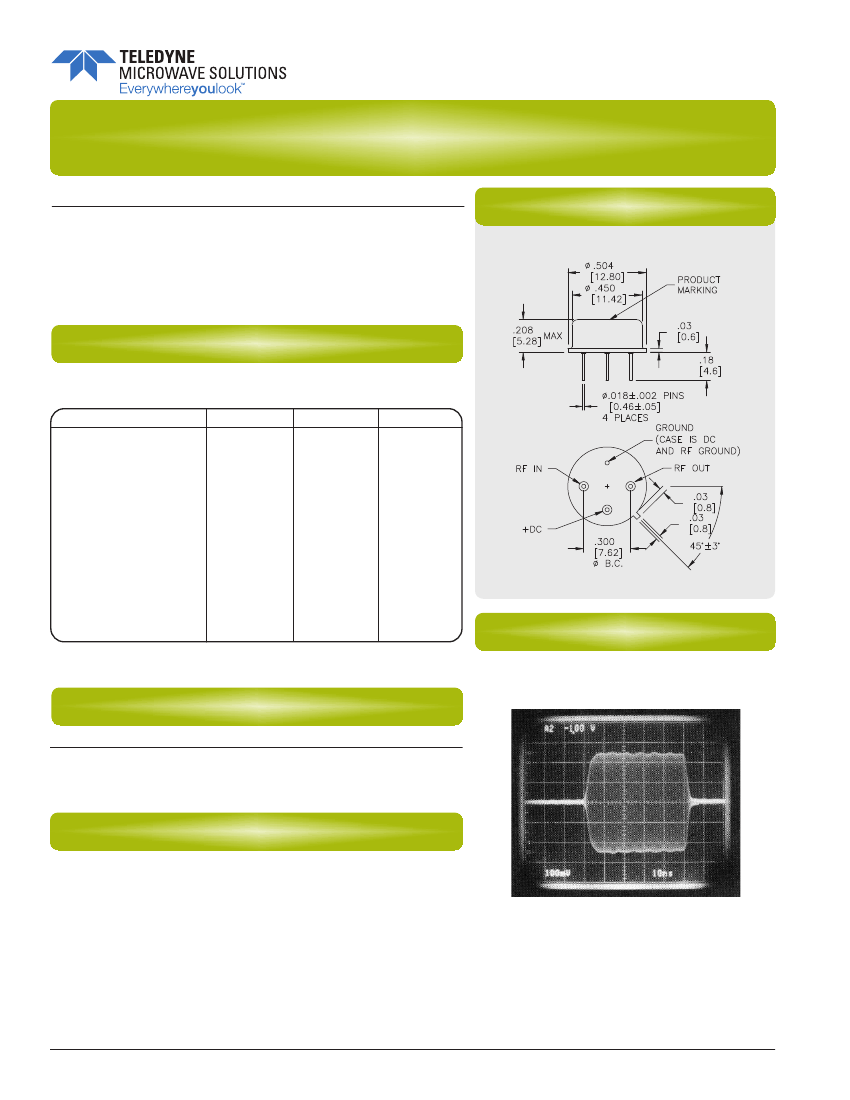

TO-8 Amplifier Package
TO-8 Package for Limiting Amplifiers
LA1017
SPECIFICATIONS
*
Parameter
Frequency (Min.)
Small Signal Gain (Min.)
Gain Flatness (Max.)
Noise Figure (Max.)
SWR (Max.)
Input/Output
Typical
10-1000 MHz
12.5 dB
< ±0.3 dB
5.5 dB
1.5:1
+15.5^ dBm
Guaranteed
0 to 50 °C
-55 to +85 °C
10-1000 MHz
11.5 dB
±0.5 dB
6.7 dB
1.7:1
+16.5^ dBm
10-1000 MHz
11.0 dB
±0.7 dB
7.2 dB
1.8:1
+17.0^ dBm
Output Limiting Level (Max.)
Pin = +20 dBm
Power Output (Min.)
@ 1dB comp.
DC Current (Max.)
+13.5 dBm
+12.5 dBm
+12.0 dBm
DIMENSIONS ARE IN INCHES [MILLIMETERS]
45 mA
48 mA
52 mA
RESPONSE TIME
* Measured in a 50-ohm system at +15 Vdc unless otherwise specified.
^ 2.0 dBm higher above 800 MHz.
Typical Response Time at 25 °C

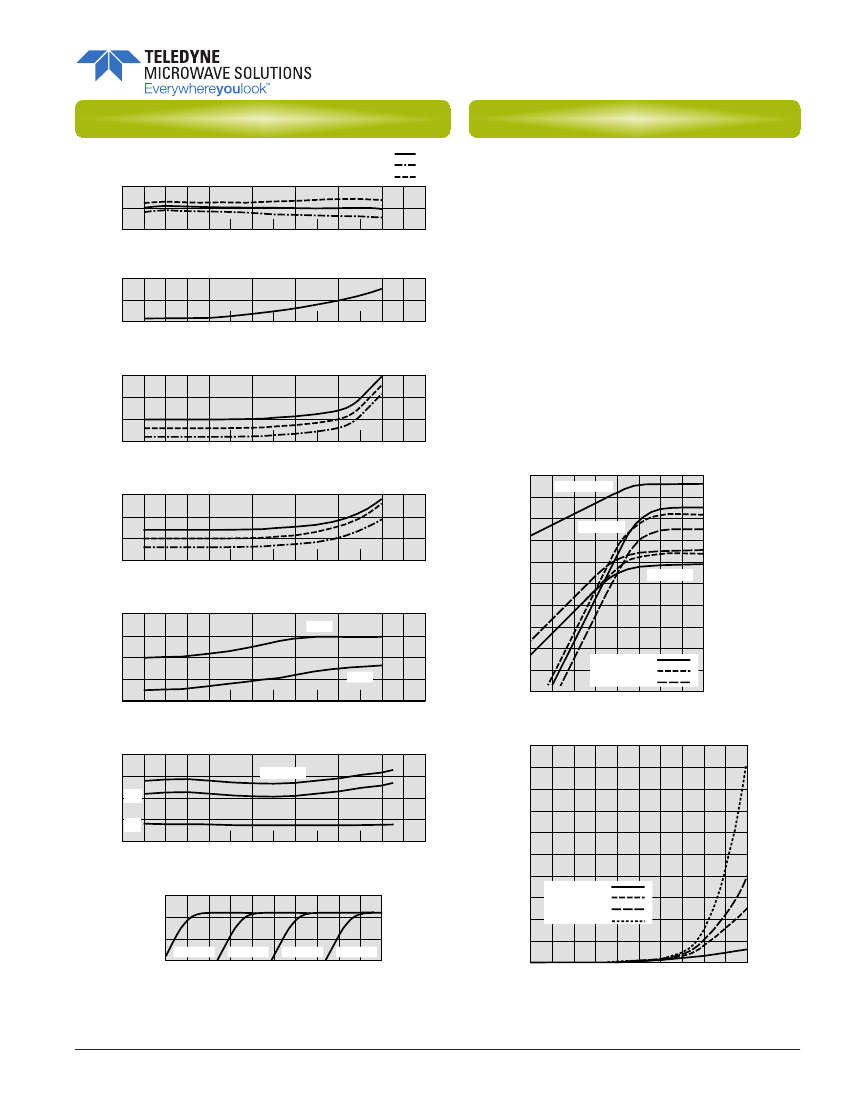

INTERMODULATION PERFORMANCE
Typical @ 25 °C
Linear Region Only
Teledyne Cougar • 408-522-3838 • 408-522-3839 fax
www.teledyne-cougar.com • cougar@teledyne.com
LA1017
+48 dBm
+42 dBm
+28 dBm
Second Order Harmonic Intercept Point.
. . . . . . . . . . . . . .
Second Order Two Tone Intercept Point
. . . . . . . . . . . . . . .
Third Order Two Tone Intercept Point
. . . . . . . . . . . . . . . . .
ABSOLUTE MAXIMUM RATINGS
Storage Temperature
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -62 to +125 °C
Maximum Case Temperature
. . . . . . . . . . . . . . . . . . . . . . . .
+125 °C
Maximum DC Voltage
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
+17 Volts
Maximum Continuous RF Input Power
. . . . . . . . . . . . . . . .
+23 dBm
Maximum Short Term Input Power
(1 Minute Max.) . . . . . . . 400 Milliwatts
Maximum Peak Power
(3 µsec Max.) . . . . . . . . . . . . . . . . . .
1 Watt
Burn-in Temperature
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
+100 °C
1
(θjc) . . . . . . . . . . . . . . . . . . . . . . . . . . .
Thermal Resistance
+46 °C/Watt
Junction Temperature Rise Above Case
(Tjc) . . . . . . . . . . .
+32.3 °C
1
Thermal
Frequency = 140 MHz
resistance is based on total power dissipation.
