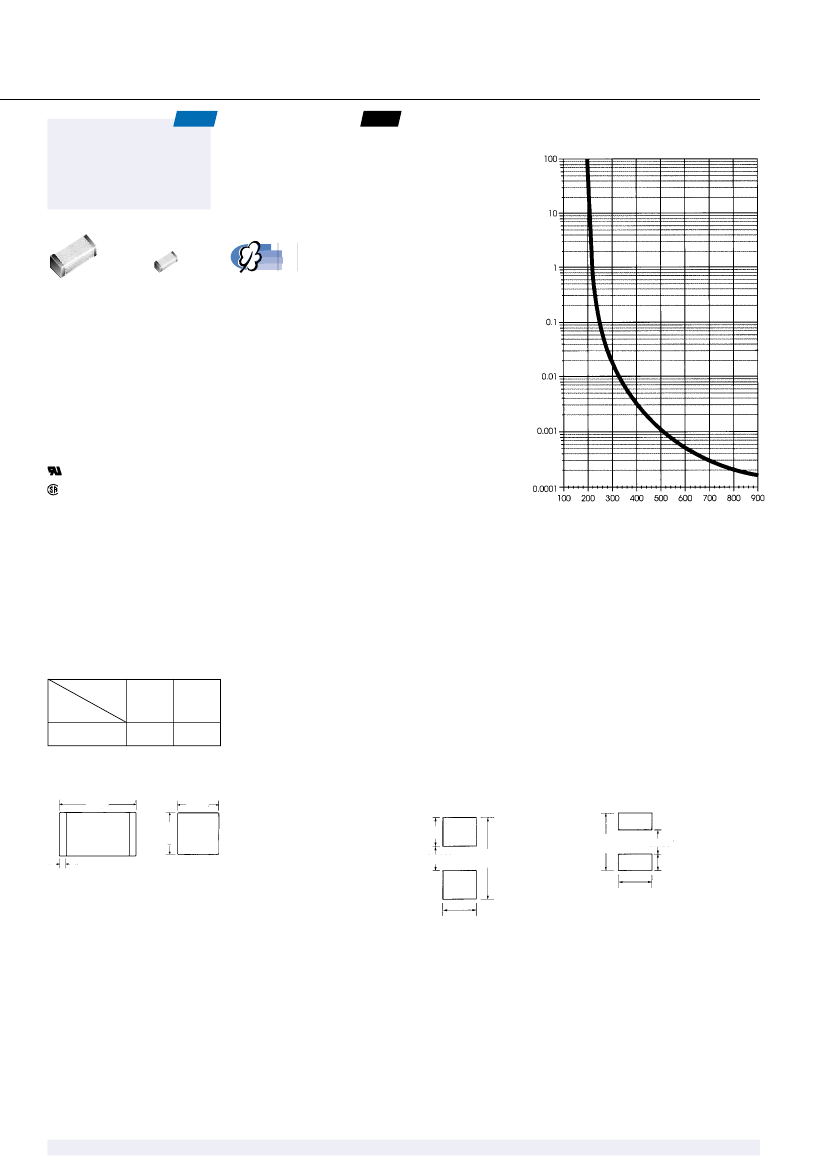

FUSES /
SICHERUNGEN
NEW
Sub-miniature
fuse
for surface mounting
Type MGA
super-quick-acting FF
NON RESETTABLE /
NICHT RÜCKSTELLEND
Kleinst-Sicherung
für Oberflächen-
montage
Typ MGA
superflink FF
NEU
Typical Time to Trip at 23˚C/
Typische Auslösezeiten bei 23˚C
1:1
50
75
100
Approvals, Patents /
Approbationen, Patente
UL
recognition 200mA–3A
1)
File # E153466
File # LR106903
CSA acceptance 200mA–3A
1)
1)
1)
4A–5A approvals pending /
4A–5A in Prüfung
Pre-arcing time in seconds t
s
Schmelzzeit in Sekunden t
s
• ‘‘Flip chip’’ design mounts
on any side
• Lowest resistance
• Very quick acting
• Hermetically sealed for
operating temperatures in
excess of 150 °C
• Low energy let-through
• Superior cycling
• Sicherung kann auf allen Sei-
ten montiert werden
• Kleinster Innenwiderstand
• Superflink
• Hermetisch dicht für Einsatz-
temperaturen bis zu 150 °C
• Kleine Verlustleistung
• Widerstandsfähig gegenüber
Umwelteinflüssen
US 4.749.980
US 4.860.437
US 4.926.543
US 5.001.451
US 5.027.101
US 5.032.817
US 5.040.284
US 5.097.245
US 5.122.774
US 5.131.137
US 5.155.462
US 5.224.261
US 5.272.804
Standards /
Normen
Percent of rated current I
n
/
Prozent des Nennstromes I
n
Patents in US. and in further countries /
Patente in U. S. und weiteren Ländern
Pre-arcing time/current
characteristic (at T
a
23 °C)
Rated
current I
n
/
Nennstrom I
n
UL 248-14
(formerly /
früher 198.G)
CSA C22.2 No. 248.14
(formerly /
früher 59.2 M)
Zeit-Strom-Charakteristik
(bei T
u
23 °C)
n · I
n
1 · I
n
"
4h
2,5 · I
n
!
5s
Solder pads for infrared soldering/
Anschlussflächen Infrarotlötung
200 mA–5 A
Standard 1206 SMT
package size /
Verpackungsgrösse
3.05
1.52
1.52
Solder pads for wave soldering/
Anschlussflächen Wellenlötung
Note: dimensions are in mm /
Hinweis: Dimensionen in mm
1.65
3.81
1.52
4.82
1.52
1.14
2.03
2.03
0.25
Technical data
Rated current
Time current characteristic
Interrupt capacity
Ambient temperature max.
Climatic category
Solderability
Soldering heat resistance
Material: Housing
Terminals
Packaging
see chart
super-quick-acting
50 A AC, 300 A DC
+ 150 °C
hermetically sealed
reflow: 260 °C / 30 sec. max;
wave 260 °C / 10 sec. max.
60 seconds above 200 °C, max. 260 °C
ceramic
nickel, tin-lead coated
8 mm tape and reel per EIA-RS481
(equivalent to IEC 60286-3)
Technische Daten
Nennstrom
Auslösecharakteristik
Ausschaltvermögen
Max. Umgebungstemperat.
Klimakategorie
Lötbarkeit
Lötwärmebeständigkeit
Material: Gehäuse
Anschluss
Verpackung
siehe Tabelle
superflink
50 A AC, 300 A DC
+ 150 °C
hermetisch dicht
Reflow: 260 °C / 30 sek. max;
Wellenlötung 260 °C / 10 sek. max.
60 Sekunden über 200 °C, max. 260 °C
Keramik
Nickel, Zinn–Blei-Legierung
8 mm Blisterband gemäss EIA-RS481
(vergleichbar zu IEC 60286-3)
50
SCHURTER AG Switzerland,
¤
(+)++41
+41 369 31 11
Fax
(+)++41
+41 369 34 03 E-mail: contact@schurter.ch Internet: http.//www.schurter.ch
FUSES /
SICHERUNGEN
Order No. /
Bestell-Nr.
Rated current I
n
Breaking capacity /
Rated voltage U
n
/
Nennstrom I
n
Ausschaltvermögen
Nenn-
spannung U
n
at /
bei I
n
A~
mA / A / V ~
AC / DC
200 mA / 125 V
250 mA / 125 V
375 mA / 125 V
500 mA / 125 V
750 mA / 125 V
1
A / 125 V 50 A AC/
1,5
A / 125 V 300 A DC
2
A / 125 V
2,5
A / 125 V
3
A / 125 V
4
A / 32 V
5
A / 32 V
Voltage drop /
Spannungsfall
at /
bei I
n
typ.
mV
212
176
140
126
118
135
123
117
115
112
110
108
NON RESETTABLE /
NICHT RÜCKSTELLEND
Resistance /
Widerstand
at /
bei
!
10% I
n
Ohms /
Ohm
0,87
0,63
0,32
0,20
0,12
0,10
0,06
0,04
0,03
0,02
0,02
0,01
Pre-arcing
l
2
t /
Schmelz I
2
t
at /
bei 4 · I
n
typ.
A
2
s
0,0013
0,0027
0,0039
0,0066
0,015
0,042
0,12
0,20
0,35
0,55
0,85
1,0
Packaging
Order No. Suffix /
Verpackung
3410.0021.XX
3410.0022.XX
3410.0025.XX
3410 0027.XX
3410.0029.XX
3410.0031.XX
3410.0033.XX
3410.0035.XX
3410.0036.XX
3410.0037.XX
3410.0140.XX
3410.0141.XX
100 pieces taped & bagged:
100 Stück gegurtet
750 pieces taped & reeled:
750 Stück Gegurtet auf Rollen
3000 pieces taped & reeled:
3000 Stück Gegurtet auf Rollen
12000 pieces taped & reeled:
12000 Stück Gegurtet auf Rollen
.XX = .01
.XX = .01
.XX = .02
.XX = .02
.XX = .03
.XX = .03
.XX = .04
.XX = .04
All ratings measured at 125 V, ambient temperature 25 °C +/–3 °C /
Alle Werte gemessen bei 125 V, Umgebungstemperatur 25 °C ± 3 °C
AC with unity power factor. DC with time constant less than 1 msec. /
AC mit Einheits cos
!.
DC mit einer Zeitkonstanten < 1 msec.
Order No.
Rated current I
n
Breaking capacity /
Telecom
Rated voltage U
n
/
(MGA 125 V)
Ausschaltvermögen
Meets UL 1459
test requirem.
at /
bei I
n
Bestell-Nr.
Nennstrom I
n
Nenn-
spannung U
n
A~
mA / A / V ~
AC / DC
3410.0022.XX 250 mA / 125 V 50 A AC / 300 A DC
Voltage drop /
Spannungsfall
at /
bei 1,25 · I
n
typ.
mV
176
Resistance /
Widerstand
at /
bei
!
10% I
n
Ohms /
Ohm
0,632
Pre-arcing
l
2
t /
Schmelz I
2
t
at /
bei 4 · I
n
Packaging
Order No. Suffix /
Verpackung
typ.
A
2
s
0.0027
same as above /
wie oben
All ratings measured at 125 V, ambient temperature 25 °C +/–3 °C /
Alle Werte gemessen bei 125 V, Umgebungstemperatur 25 °C ± 3 °C
SCHURTER AG Switzerland,
¤
(+)++41
+41 369 31 11
Fax
(+)++41
+41 369 34 03 E-mail: contact@schurter.ch Internet: http.//www.schurter.ch
51
