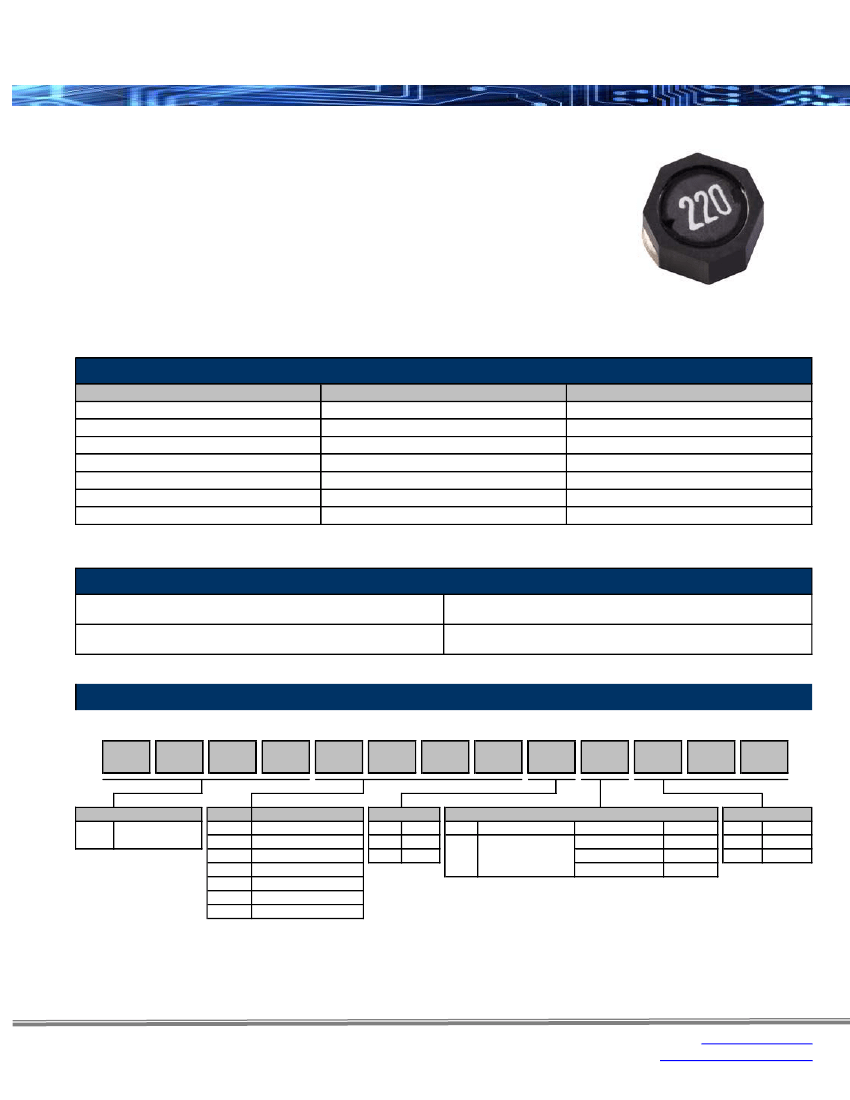

PDRH Series
SMD Shielded Power Inductor
Stackpole Electronics, Inc.
Resistive Product Solutions
Features:
•
•
•
•
Electrode directly connected to ferrite core
Low profile to meet height restrictions
Provide high saturation for surface mounting
Contact factory for inductance values outside those
listed in the datasheet
Notebook computers
LCD televisions
DC/DC converters
Handheld communications
Power supplies
Applications:
•
•
•
•
•
Inductance and Current Ranges
Type
PDRH0301
PDRH0302
PDRH0303
PDRH0415
PDRH0502
PDRH0503
PDRH0603
Electrical specifications at 25ºC
Inductance (μH)
1 ~ 820
0.47 ~ 2200
1 ~ 6800
1 ~ 100
0.47 ~ 6800
0.47 ~ 2500
1 ~ 27000
Range (A)
1.6 ~ 0.06
1.84 ~ 0.035
1.9 ~ 0.017
1.5 ~ 0.1
2.33 ~ 0.03
4.82 ~ 0.045
4.7 ~ 0.026
Performance Characteristics
Rated DC Current
Operating Temperature Range
The current when the inductance becomes 30% lower
than its initial value
-40 ~ 85ºC
How to Order
1
2
3
4
5
6
7
8
9
10
11
12
13
P
D
R
H
0
3
0
3
M
T
1
0
1
Product Series
SMD Shielded
PDRH
Power Inductor
Code
0301
0302
0303
0415
0502
0503
0603
Dimensions (mm)
3.85 x 3.85 x 1.25
3.85 x 3.85 x 2
3.85 x 3.85 x 3
3.85 x 3.85 x 1.5
5.3 x 5.3 x 2
5.3 x 5.3 x 3
5.9 x 5.9 x 3
Tolerance
Code Tol
M ±20%
N
±30%
Packaging
Code
T
Description
13"
Tape and Reel
Size
0301, 0302,
0303, 0415,
0603
Quantity
3,500
2,500
2,000
Inductance
1R1
1.1μH
470
47μH
101
100μH
Rev Date: 06/07/2011
This specification may be changed at any time without prior notice.
Please confirm technical specifications before you order and/or use.
1
www.seielect.com
marketing@seielect.com
PDRH Series
SMD Shielded Power Inductor
Stackpole Electronics, Inc.
Resistive Product Solutions

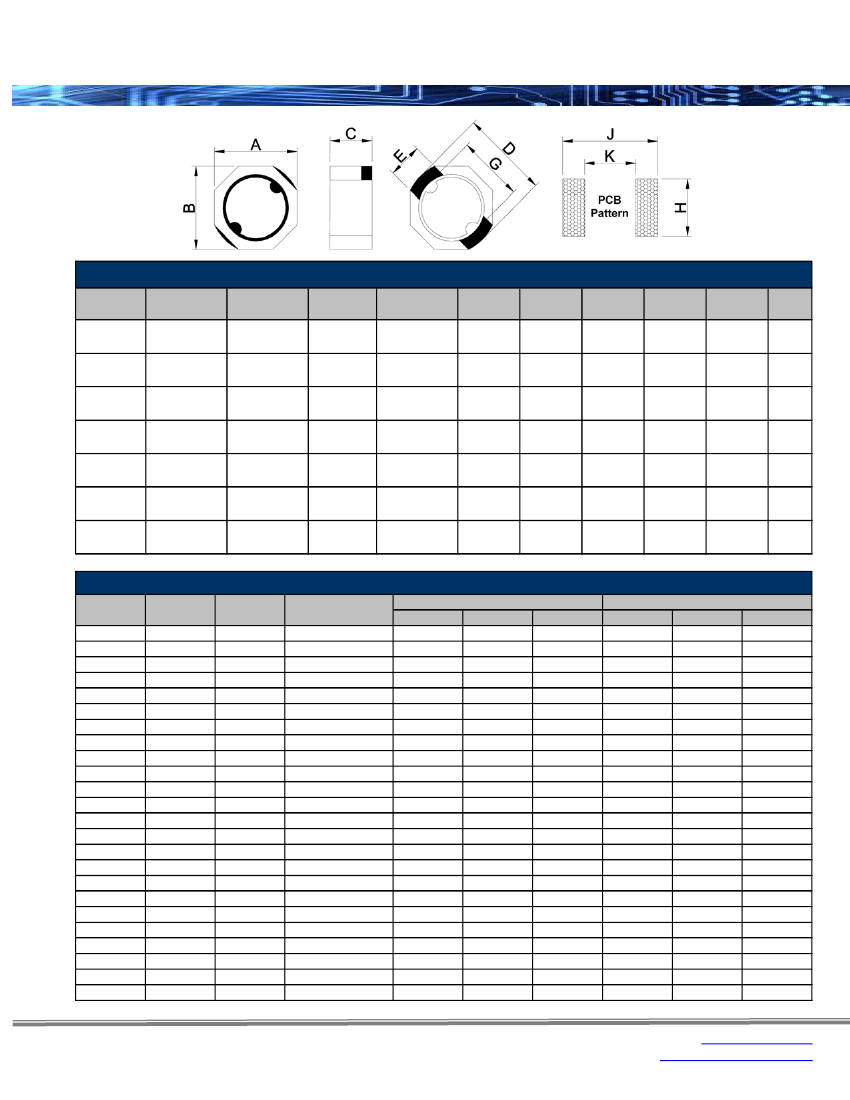

Mechanical Specifications
Type / Code
PDRH0301
PDRH0302
PDRH0303
PDRH0415
PDRH0502
PDRH0503
PDRH0603
A
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.209 max
5.3 max
0.209 max
5.3 max
0.232 ± 0.008
5.9 ± 0.2
B
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.152 ± 0.012
3.85 ± 0.3
0.209 max
5.3 max
0.209 max
5.3 max
0.232 ± 0.008
5.9 ± 0.2
C
Max.
0.049
1.25
0.079
2.00
0.118
3.00
0.059
1.50
0.079
2.00
0.118
3.00
0.118
3.00
D
0.154 ± 0.008
3.9 ± 0.2
0.154 ± 0.008
3.9 ± 0.2
0.154 ± 0.008
3.9 ± 0.2
0.189 max
4.8 max
0.224 ± 0.016
5.7 ± 0.4
0.224 ± 0.016
5.7 ± 0.4
0.252 ± 0.012
6.4 ± 0.3
E
0.063
1.6
0.063
1.6
0.063
1.6
0.063
1.6
0.063
1.6
0.063
1.6
0.094
2.4
G
0.126
3.2
0.126
3.2
0.126
3.2
0.118
3.0
0.165
4.2
0.165
4.2
0.185
4.7
H
0.075
1.9
0.075
1.9
0.075
1.9
0.079
2.0
0.075
1.9
0.075
1.9
0.106
2.7
K
0.118
3.0
0.118
3.0
0.118
3.0
0.102
2.6
0.154
3.9
0.154
3.9
0.173
4.4
J
0.179
4.55
0.179
4.55
0.179
4.55
0.205
5.2
0.224
5.7
0.224
5.7
0.256
6.5
Units
inches
mm
inches
mm
inches
mm
inches
mm
inches
mm
inches
inches
inches
inches
Electrical Specifications – PDRH 0301, 0302, 0303
Code
R47
1R0
1R2
1R5
1R8
2R0
2R2
2R4
2R5
2R7
3R3
3R5
3R9
4R7
5R6
6R2
6R8
8R2
100
120
150
180
220
270
Inductance
(μh)
0.47
1
1.2
1.5
1.8
2
2.2
2.4
2.5
2.7
3.3
3.5
3.9
4.7
5.6
6.2
6.8
8.2
10
12
15
18
22
27
Tolerance
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
M
M
M
M
M
M
Test Condition
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
DCR (Ω) Max
0301
-
0.06
0.065
0.077
0.093
-
0.125
0.139
-
-
0.187
0.21
0.22
0.24
0.32
-
0.35
0.47
0.57
0.75
0.81
1.06
1.15
1.67
0302
0.017
0.03
0.043
0.052
0.056
0.057
0.058
0.059
0.059
0.06
0.064
0.127
-
0.146
0.176
0.22
0.238
0.272
0.299
-
0.472
0.552
0.592
0.63
0303
-
0.009
0.01
0.013
-
0.016
0.025
-
0.018
0.02
0.03
0.025
0.033
0.039
0.044
-
0.051
0.065
0.092
0.1
0.113
0.125
0.146
0.176
0301
-
1.6
1.4
1.24
1.22
-
1.2
0.98
-
-
0.89
0.85
0.78
0.71
0.62
-
0.57
0.52
0.47
0.43
0.38
0.35
0.32
0.29
IDC (A) Max.
0302
1.84
1.8
1.7
1.6
1.55
1.51
1.5
1.41
1.4
1.35
1.3
1.3
-
1.1
0.95
0.91
0.9
0.8
0.7
-
0.61
0.58
0.52
0.44
0303
-
1.9
1.75
1.45
-
1.25
1.15
-
1.05
1
0.96
0.95
0.87
0.78
0.74
-
0.68
0.57
0.43
0.38
0.33
0.3
0.28
0.26
Rev Date: 06/07/2011
This specification may be changed at any time without prior notice.
Please confirm technical specifications before you order and/or use.
2
www.seielect.com
marketing@seielect.com
PDRH Series
SMD Shielded Power Inductor
Stackpole Electronics, Inc.
Resistive Product Solutions
Electrical Specifications – PDRH 0301, 0302, 0303
Code
330
390
470
500
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
122
152
182
222
272
332
392
472
562
682
Inductance
(μh)
33
39
47
50
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1522
1800
2200
2700
3300
3900
4700
5600
6800
Tolerance
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
Test Condition
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
0301
1.84
2.31
2.63
2.7
2.86
3.94
4.9
5.74
7.31
9.08
9.5
-
-
20.99
-
-
-
-
54.03
-
-
-
-
-
-
-
-
-
-
-
DCR (Ω) Max
0302
1.075
1.269
1.309
-
1.96
2.613
2.95
3.255
3.35
3.55
4
4.9
-
7.28
-
-
-
13.37
-
19.55
-
36.15
57.62
84.43
-
-
-
-
-
-
0303
0.214
0.225
0.304
-
0.324
0.472
0.539
0.608
0.757
0.882
1.13
1.269
1.57
1.93
2.36
2.77
3.52
4.25
4.83
6.26
7.86
9.98
12.17
-
16.12
22.04
27.5
30.8
35.94
44.01
0301
0.28
0.25
0.22
0.21
0.2
0.18
0.16
0.14
0.13
0.12
0.11
-
-
0.08
-
-
-
-
0.06
-
-
-
-
-
-
-
-
-
-
-
IDC (A) Max.
0302
0.43
0.37
0.34
-
0.29
0.25
0.2
0.19
0.15
0.12
0.1
0.09
-
0.08
-
-
-
0.07
-
0.065
-
0.038
0.036
0.035
-
-
-
-
-
-
0303
0.23
0.21
0.19
-
0.17
0.156
0.142
0.128
0.116
0.106
0.095
0.087
0.08
0.078
0.073
0.068
0.065
0.056
0.05
0.047
0.043
0.039
0.036
-
0.029
0.026
0.022
0.02
0.019
0.017
Electrical Specifications – PDRH 0415
Code
1R0
1R2
2R2
3R3
3R9
4R7
5R6
6R8
8R2
100
150
220
330
470
680
101
Inductance
(μh)
1
1.2
2.2
3.3
3.9
4.7
5.6
6.8
8.2
10
15
22
33
47
68
100
Tolerance
N
N
N
N
N
N
N
N
N
N
N
M
M
M
M
M
Test Condition
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
100KHz, 0.1V
DCR (Ω) Max
0.058
0.07
0.082
0.105
0.12
0.15
0.18
0.22
0.24
0.255
0.39
0.61
0.92
1.13
1.52
2.12
IDC (A) Max.
1.5
1.4
1
0.92
0.8
0.76
0.69
0.62
0.56
0.5
0.4
0.32
0.28
0.2
0.15
0.1
Rev Date: 06/07/2011
This specification may be changed at any time without prior notice.
Please confirm technical specifications before you order and/or use.
3
www.seielect.com
marketing@seielect.com
PDRH Series
SMD Shielded Power Inductor
Stackpole Electronics, Inc.
Resistive Product Solutions
Electrical Specifications – PDRH 0502, 0503, 0603
Code
R47
1R0
1R1
1R2
1R5
1R8
2R0
2R2
2R4
2R7
3R3
3R9
4R1
4R7
5R6
6R8
8R2
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
122
152
182
222
252
272
332
392
472
562
682
822
103
123
153
183
223
273
Inductance
(μh)
0.47
1
1.1
1.2
1.5
1.8
2
2.2
2.4
2.7
3.3
3.9
4.1
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1522
1800
2200
2500
2700
3300
3900
4700
5600
6800
8200
10000
12000
15000
18000
22000
27000
Tolerance
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
N
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
M
Test Condition
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
100KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
1KHz, 0.25V
DCR (Ω) Max
0502
0.015
0.024
-
0.044
-
-
0.046
0.059
0.062
-
0.073
0.081
0.087
-
-
0.105
0.139
0.15
-
0.21
-
0.275
0.452
0.455
-
0.73
-
0.935
1.3
1.5
1.91
2.68
3.04
3.52
4.38
5.56
-
7.82
-
-
15
-
-
-
-
-
-
-
-
89.88
101.12
115
152
-
-
-
-
-
-
-
0503
0.01
0.015
0.02
0.022
-
-
0.027
0.029
0.034
-
0.04
-
0.045
0.052
-
0.068
0.084
0.09
0.12
0.142
0.192
0.208
0.222
0.257
0.32
0.352
0.459
0.525
0.77
0.801
0.85
1.1
1.19
1.53
-
2.03
3
3.5
4.08
-
-
-
8.5
10
13.15
19
20
-
-
-
-
-
-
-
-
-
-
-
-
-
0603
-
0.014
-
0.016
0.018
0.019
0.022
0.022
0.024
0.027
0.03
0.034
-
0.042
0.048
0.054
0.058
0.065
0.082
0.096
0.11
0.14
0.17
0.21
0.24
0.28
0.34
0.41
0.49
0.55
0.7
0.78
0.96
1.08
1.36
1.82
2.05
2.58
3.16
4.04
4.9
6
7.6
9.44
11.7
13.4
-
17.3
22.1
24.4
30.1
33.5
44.4
50.7
65.5
74.2
92.3
104.1
154.5
175.4
0502
2.33
2.27
-
2.15
-
-
1.9
1.63
1.5
-
1.34
1.2
1.14
-
-
0.95
0.9
0.76
-
0.63
-
0.56
0.48
0.44
-
0.35
-
0.3
0.27
0.23
0.22
0.21
0.2
0.195
0.193
0.19
-
0.18
-
-
0.12
-
-
-
-
-
-
-
-
0.042
0.038
0.036
0.03
-
-
-
-
-
-
-
IDC (A) Max.
0503
4.82
4
3.87
3.8
-
-
2.92
2.41
2.36
-
1.95
-
1.87
1.6
-
1.51
1.38
1.33
1.06
1.05
0.9
0.86
0.75
0.72
0.64
0.62
0.53
0.51
0.48
0.43
0.34
0.26
0.24
0.2
-
0.19
0.16
0.15
0.14
-
-
-
0.07
0.065
0.062
0.05
0.045
-
-
-
-
-
-
-
-
-
-
-
-
-
0603
-
4.7
-
3.9
3.52
3.25
2.95
2.95
2.75
2.55
2.45
2.35
-
2.25
2.05
1.85
1.65
1.45
1.35
1.25
1.15
0.98
0.9
0.8
0.72
0.7
0.66
0.58
0.52
0.46
0.42
0.36
0.34
0.32
0.28
0.24
0.22
0.2
0.18
0.16
0.14
0.13
0.12
0.1
0.098
0.095
-
0.086
0.078
0.074
0.072
0.066
0.062
0.048
0.044
0.038
0.034
0.03
0.028
0.026
Rev Date: 06/07/2011
This specification may be changed at any time without prior notice.
Please confirm technical specifications before you order and/or use.
4
www.seielect.com
marketing@seielect.com
京公网安备 11010802033920号
EEWORLD
