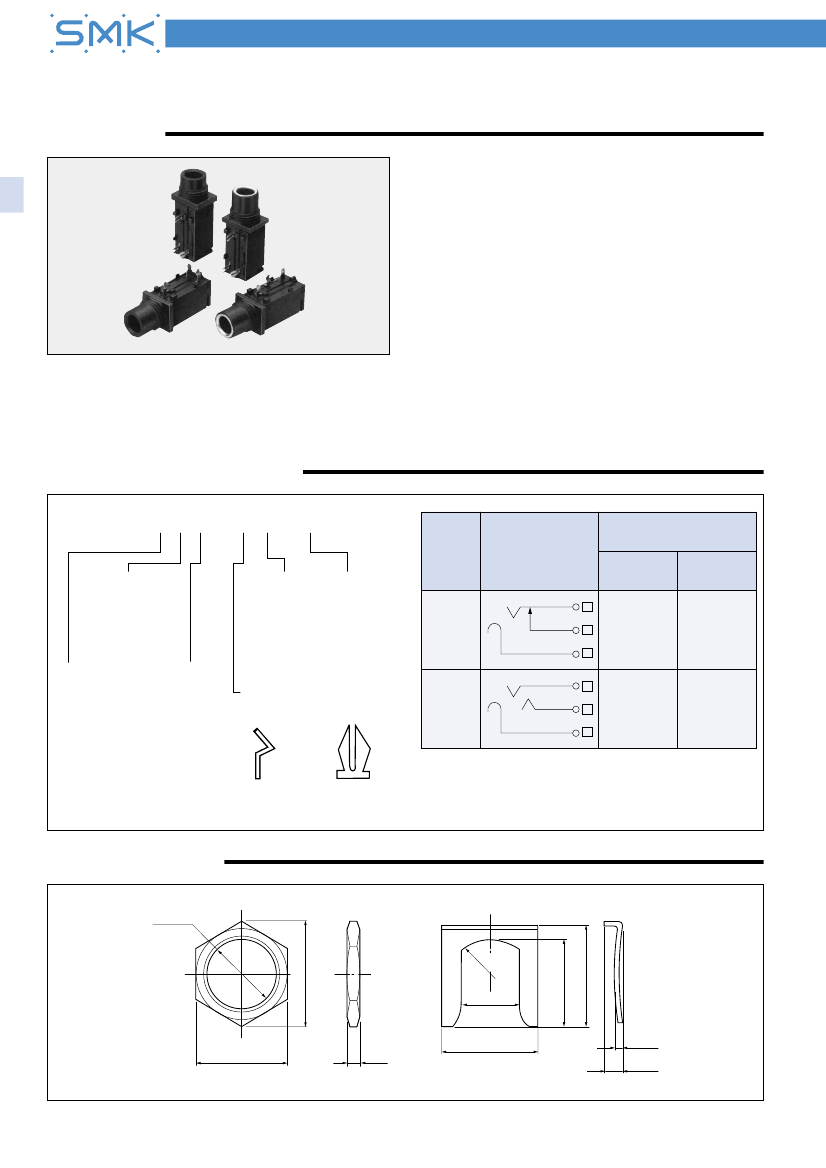

Phone Jack, LGR4500 Series (Slim Type)
特長・Features
1.
単回路専用品でセットの小型化に貢献します。
2.
回路構成、取付方法、スリーブ長さなど、豊富なレパー
トリーを揃えています。
3.
パネルへの取付けはマウントプレート、六角ナットにて
容易にできます。
4.
基板自立型のため取付けが容易です。
1. Slim jacks are designed for use in single circuit and
contribute to set miniaturization.
2. A large variety of slim jacks with different circuit
configurations, mountings and heights from the P½W½B
are available.
3. Mounts to panels easily with a mounting plate and
hexagon nut.
4. Upright mounting on P½W½B makes mounting easy.
PHONE JACKS
図番構成・Numbering
System
ＬＧＲ４□□□−□□０□
回路No.
Circuit No.
＜口金の有無＞
0：口金無し
1：口金有り
(Metal Sleeve)
0：Without Metal
1：With Metal
＜基板からの高さ＞
5：6.5mm
7：12.5mm
(Above the Board)
5：6.5mm
7：12.5mm
＜スリーブ長さ＞ ＜付属品＞
0：無し
0：9mm
1：マウントプレート
1：11.5mm
2：六角ナット
(Sleeve Length)
(Accessories)
0：9mm
0：None
1：11.5mm
1：Mounting Plate
1：モノラル
2：Hexagon Nut
2：ステレオ
＜端子½状＞
1：Circuit No.1 ＜Terminal Shape＞
7：
2：Circuit No.2 5：
回路図
Circuits
H=6.5
口金無し
Without Metal
2
口金有り
With Metal
1
4
1
3
LGR4501
LGR4511
2
2
1
LGR4502
LGR4512
キンク端子
Kink Terminal
すり割り端子
Slotted Terminal
付属品・Accessories
六角ナット（
Hexagon Nut
）
M12X1
マウントプレート（
Mounting Plate
）
.
R6
16.2
9
15
18
17
14
2
2
1
2.5

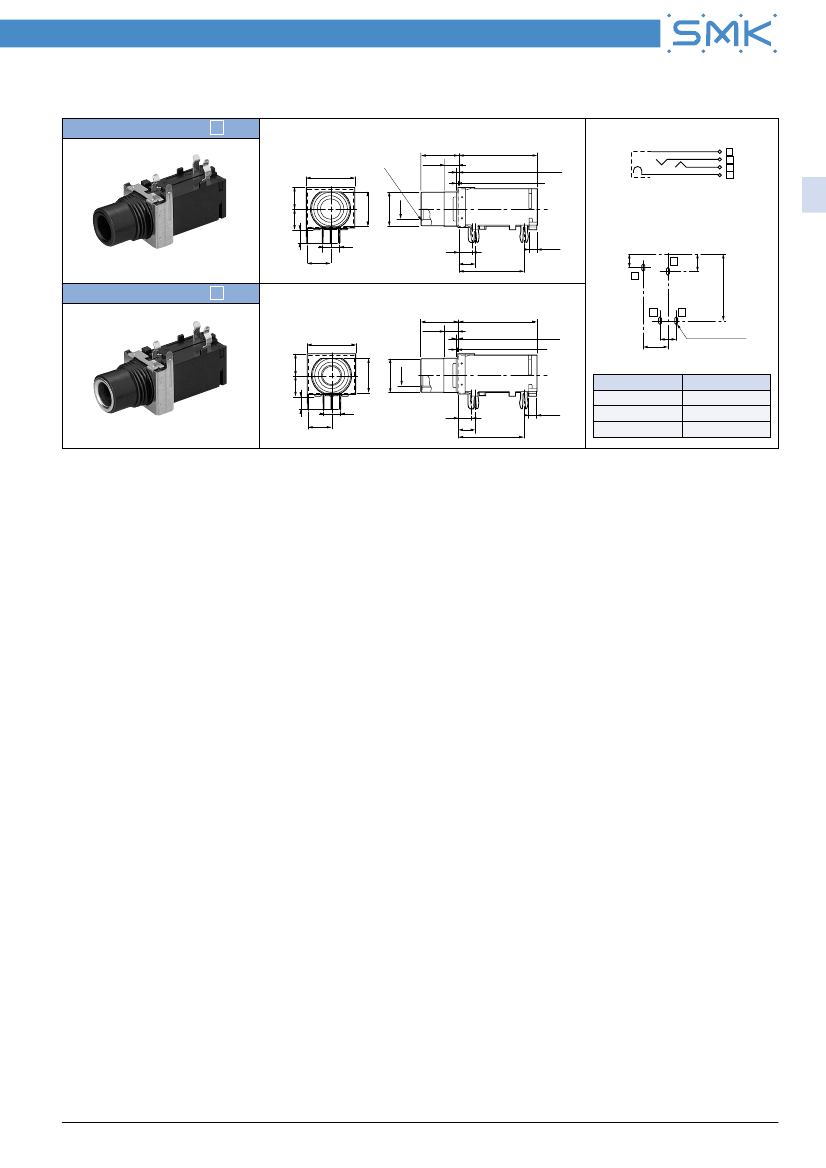

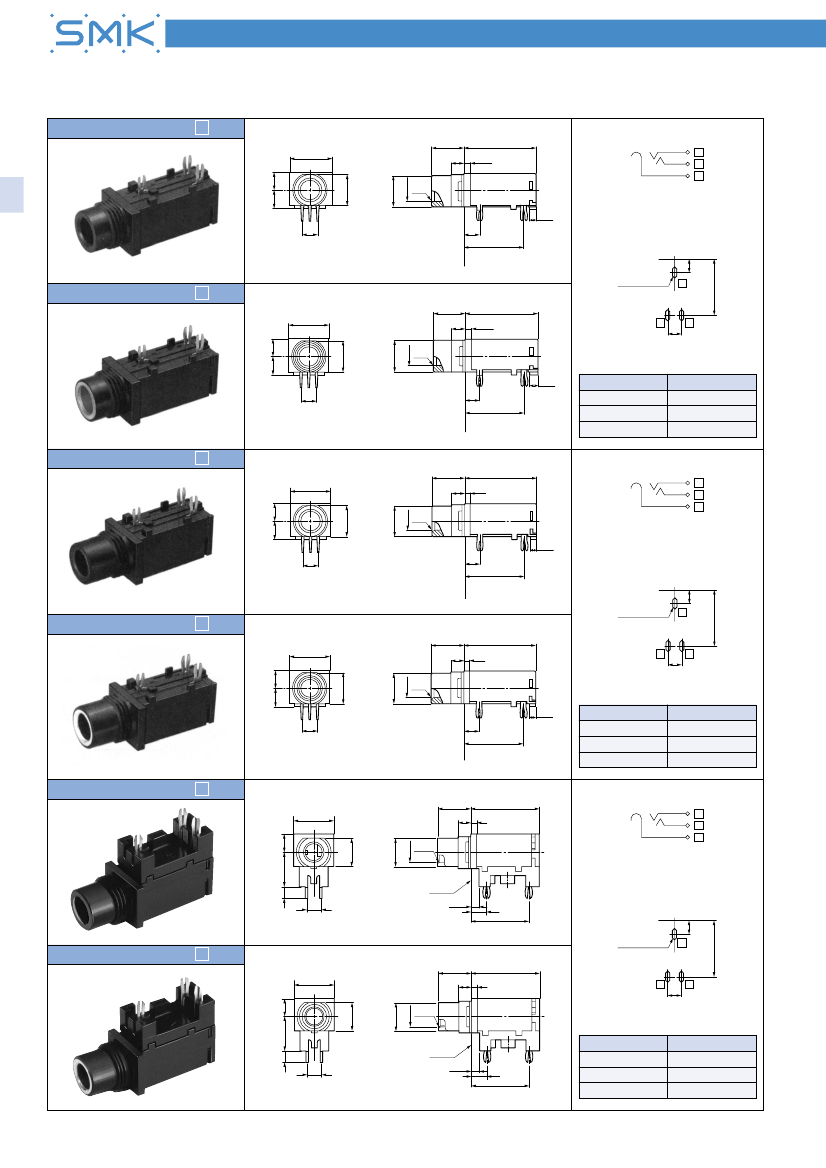

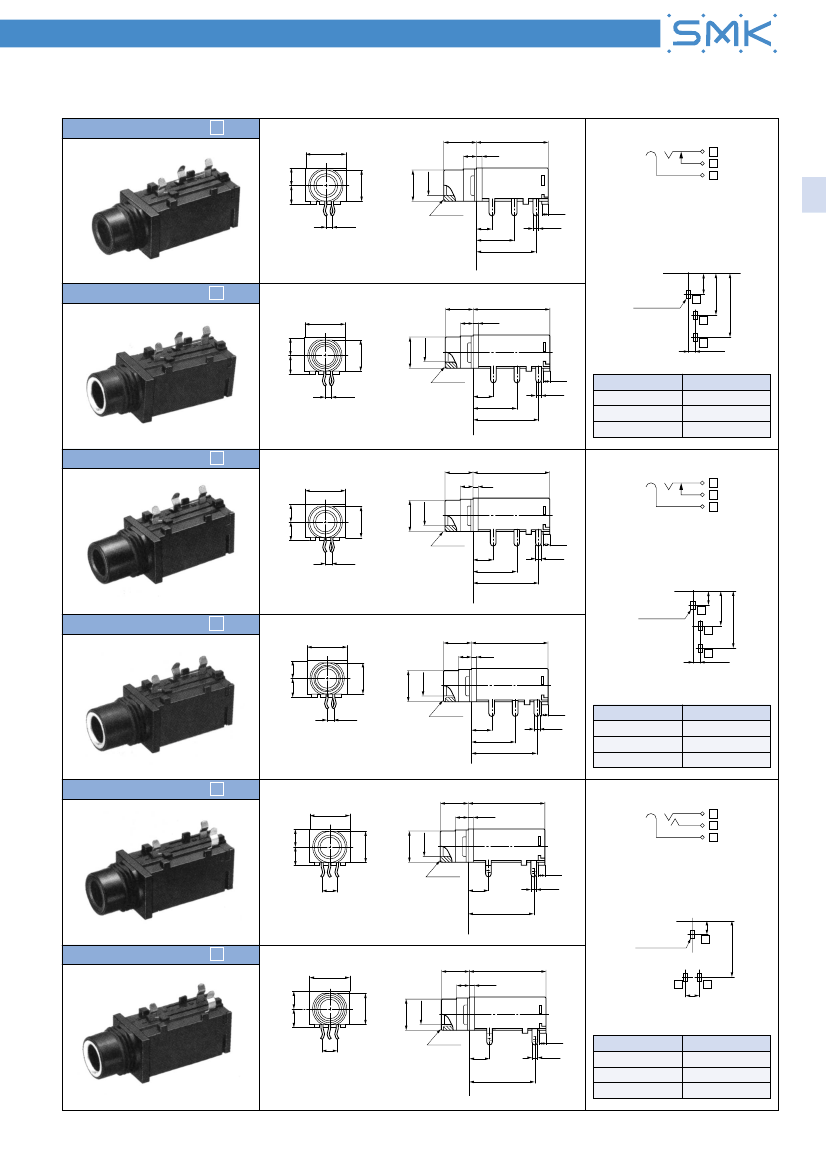

Phone Jack, LGR4500 Series (Slim Type)
LGR4502-730
ノイズ対策品（アースプレート付）
Noise-Resistant Designed (With Earth Plate)
回路 Circuits
S
3
2
1
11.5
4.5
14.8
4 6.5 6.7
10.6
ø10.4
ø6.43
C0
.6
24
0.7(No thread point)
0.2(Shield plate)
5
7.3
4
5
20
2.4
パターン側（The
Pattern Side）
4
S
LGR4512-730
ノイズ対策品（アースプレート付）
Noise-Resistant Designed (With Earth Plate)
11.5
4.5
14.8
4 6.5 6.7
ø10.4
ø6.43
10.6
24
0.7(No thread point)
0.2(Shield plate)
3
2
7.3
5
4-2.2
±
0.05
x0.8
品番Variation
No.
付属品Accessories
0
None
Mounting Plate
Hexagon Nut
5
7.3
4
5
20
2.4
1
2
Without Metal
20
Without Metal
5
1
PHONE JACKS
基板取付参考図（Recommended
P.W.Board Dimension）
