2N4400H1TA

Description
Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92
CategoryDiscrete semiconductor    The transistor
File Size520KB,16 Pages
ManufacturerFairchild
Websitehttp://www.fairchildsemi.com/
Download Datasheet Parametric Compare View All

2N4400H1TA Overview

Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92

2N4400H1TA Parametric

Parameter NameAttribute value
MakerFairchild
package instructionCYLINDRICAL, O-PBCY-T3
Reach Compliance Codeunknow
ECCN codeEAR99
Maximum collector current (IC)0.6 A
Collector-emitter maximum voltage40 V
ConfigurationSINGLE
Minimum DC current gain (hFE)20
JEDEC-95 codeTO-92
JESD-30 codeO-PBCY-T3
Number of components1
Number of terminals3
Package body materialPLASTIC/EPOXY
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typeNPN
Certification statusNot Qualified
surface mountNO
Terminal formTHROUGH-HOLE
Terminal locationBOTTOM
transistor applicationsSWITCHING
Transistor component materialsSILICON
Maximum off time (toff)255 ns
Maximum opening time (tons)35 ns

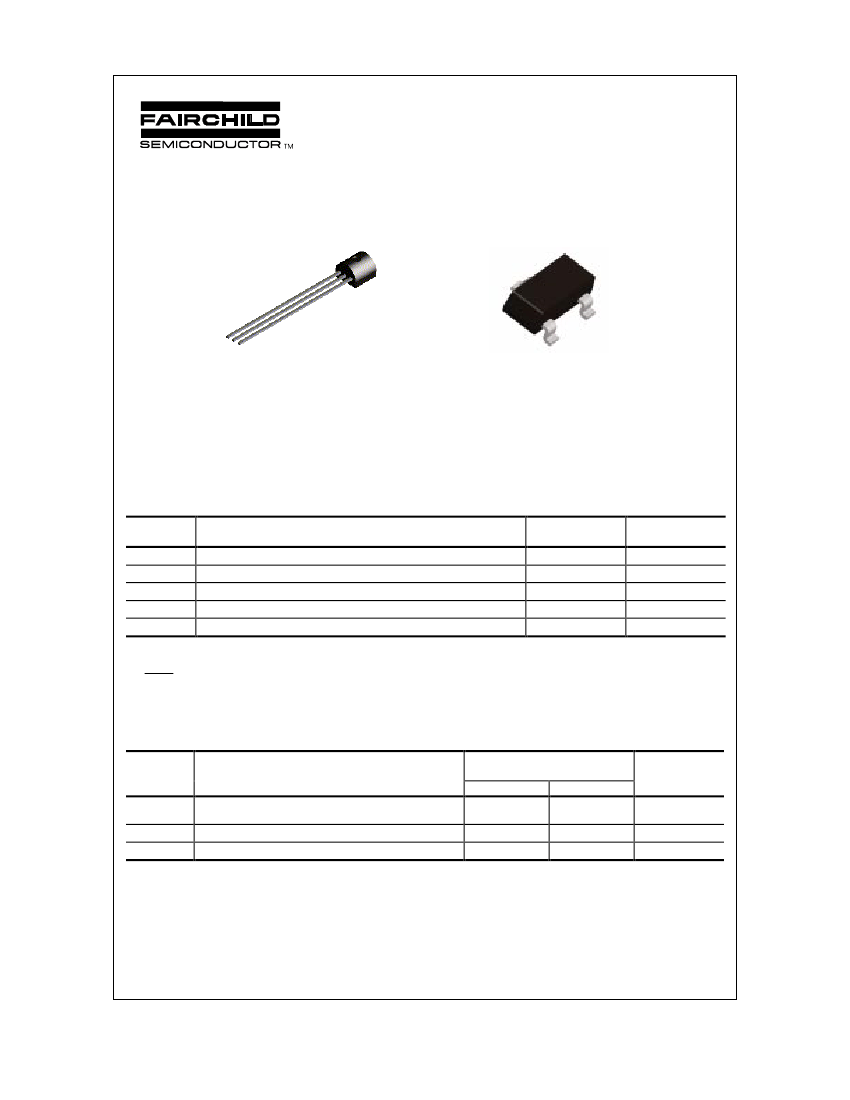

2N4400 / MMBT4400
2N4400
MMBT4400
C
E
C
B
TO-92
E
SOT-23
Mark: 83
B
NPN General Purpose Amplifier
This device is designed for use as general purpose amplifiers
and switches requiring collector currents to 500 mA.
Absolute Maximum Ratings*
Symbol
V
CEO
V
CBO
V
EBO
I
C
T
J
, T
stg
Collector-Emitter Voltage
Collector-Base Voltage
Emitter-Base Voltage
Collector Current - Continuous
TA = 25°C unless otherwise noted
Parameter
Value
40
60
6.0
600
-55 to +150
Units
V
V
V
mA
°C
Operating and Storage Junction Temperature Range
*
These ratings are limiting values above which the serviceability of any semiconductor device may be impaired.
NOTES:
1)
These ratings are based on a maximum junction temperature of 150 degrees C.
2)
These are steady state limits. The factory should be consulted on applications involving pulsed or low duty cycle operations.
Thermal Characteristics
Symbol
P
D
R
θJC
R
θJA
TA = 25°C unless otherwise noted
Characteristic
Total Device Dissipation
Derate above 25°C
Thermal Resistance, Junction to Case
Thermal Resistance, Junction to Ambient
2N4400
625
5.0
83.3
200
Max
*MMBT4400
350
2.8
357
Units
mW
mW/°C
°C/W
°C/W
©
2001 Fairchild Semiconductor Corporation
2N4400/MMBT4400, Rev A

2N4400H1TA Related Products

2N4400H1TA 2N4400D27Z 2N4400D74Z 2N4400D26Z 2N4400D75Z 2N4400H1TF 2N4400J05Z 2N4400J18Z MMBT4400D87Z
Description Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92 Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92, TO-92, 3 PIN Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, TO-92, TO-92, 3 PIN Small Signal Bipolar Transistor, 0.6A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon
package instruction CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 CYLINDRICAL, O-PBCY-T3 SMALL OUTLINE, R-PDSO-G3
Reach Compliance Code unknow unknow unknow unknow unknow unknow unknow unknow unknown
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
Maximum collector current (IC) 0.6 A 0.6 A 0.6 A 0.6 A 0.6 A 0.6 A 0.6 A 0.6 A 0.6 A
Collector-emitter maximum voltage 40 V 40 V 40 V 40 V 40 V 40 V 40 V 40 V 40 V
Configuration SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 20 20 20 20 20 20 20 20 20
JESD-30 code O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 O-PBCY-T3 R-PDSO-G3
Number of components 1 1 1 1 1 1 1 1 1
Number of terminals 3 3 3 3 3 3 3 3 3
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape ROUND ROUND ROUND ROUND ROUND ROUND ROUND ROUND RECTANGULAR
Package form CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL CYLINDRICAL SMALL OUTLINE
Polarity/channel type NPN NPN NPN NPN NPN NPN NPN NPN NPN
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
surface mount NO NO NO NO NO NO NO NO YES
Terminal form THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE THROUGH-HOLE GULL WING
Terminal location BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM BOTTOM DUAL
transistor applications SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING
Transistor component materials SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON
Maximum off time (toff) 255 ns 255 ns 255 ns 255 ns 255 ns 255 ns 255 ns 255 ns 255 ns
Maximum opening time (tons) 35 ns 35 ns 35 ns 35 ns 35 ns 35 ns 35 ns 35 ns 35 ns
JEDEC-95 code TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 TO-92 -
Maximum operating temperature - 150 °C 150 °C 150 °C 150 °C - 150 °C 150 °C 150 °C
Base Number Matches - 1 1 1 1 1 1 1 -
