Kombinierte RAST-5-Messer-/Buchsenleiste, stehend, mit
Zwischenwänden/-räumen und Null- und/oder Schutzleiter-
brücke in Schneidklemmtechnik (SKT)
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktmesser
ohne Schneidklemmanschluss
mit Schneidklemmanschluss
Kontaktfeder
3. Mechanische Daten
Messerleiste
Kontaktmesser
Kontaktierung mit
6,3 x 0,8 mm nach DIN 46244
Steckverbindern 3611, 3615, 3623,
3626, 3647,
Steckverbindern nach RAST-5-
Standard
PA GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
CuSn, unternickelt und verzinnt
CuSn, verzinnt
-40 °C/+120 °C
Buchsenleiste
≤
4,0 N
Steckkraft/Kontakt
2
≥
1,0 N
Ziehkraft/Kontakt
2
Ausdrückkraft/Kontakt aus Kontaktträger
≥
4,0 N
Messerleisten 3618, 3647,
Kontaktierung mit
Messerleisten nach RAST-5-Standard
Brückenleiter
4. Elektrische Daten
(bei T
U
20 °C)
Durchgangswiderstand
Bemessungsstrom
Bemessungsspannung
3
Isolierstoffgruppe
3
Kriechstrecke
Luftstrecke
Isolationswiderstand
1
Schaltlitze LiY 0,75 mm
2
nach H05V-K
≤
5 mΩ
10 A bei T
U
70 °C
250 V AC
IIIa (CTI
≥
350)
≥
4,0 mm
≥
4,0 mm
> 10 GΩ
2
3
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
gemessen mit einem polierten Stahlflachstift, Nennmaß 0,8 mm
nach DIN EN 60664/IEC 60664
Reg.-Nr. 116633
*a K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage

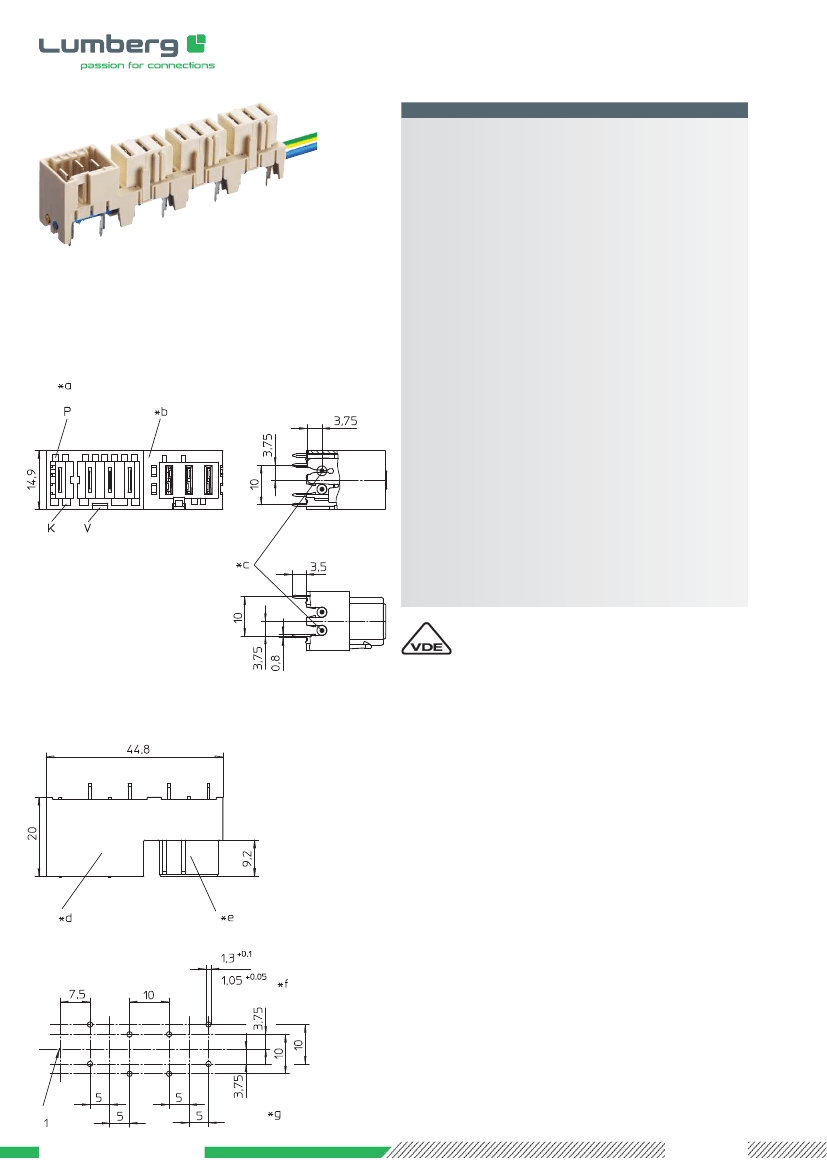

*b Zwischenraum für Wände der Messerleisten
space for frames of tab headers
emplacement pour cadres des réglettes à couteaux
*c Null- und Schutzleiterbrücke
neutral and protective conductor bridge
conducteurs neutre et de protection pontés
*d Messerleiste
tab header
réglette à couteaux
*e Buchsenleiste
socket board
réglette à prises femelles
*f Maß für Presssitz auf der Leiterplatte
measure for press-fit on printed circuit board
mesure pour autofixation sur carte imprimée par pression
*g Lochbild in der Leiterplatte, von der Bauteilseite gesehen
printed circuit board layout, components side view
modèle de la carte imprimée, vue du côté à équiper
www.lumberg.com
11/2012
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3680
Combined RAST 5 tab and socket board, upright, with par-
titions and neutral and/or protective conductor bridge in
insulation displacement technology (IDT)
1. Temperature range
2. Materials
PA GF, V0 according to UL 94
Insulating body
Contact tab
without insulation displacem. terminal CuZn, pre-nickeled and tinned
with insulation displacement terminal CuSn, pre-nickeled and tinned
Contact spring
CuSn, tinned
3. Mechanical data
Tab header
Contact tab
Mating with
6.3 x 0.8 mm according to DIN 46244
connectors 3611, 3615, 3623, 3626,
3647,
connectors acc. to RAST 5 standard
1
3680
Réglette combinée à couteaux et prises femelles RAST 5,
droite, avec séparations et conducteur neutre et/ou de pro-
tection pontés en technologie de déplacement d’isolant
1. Température d’utilisation
2. Matériaux
Corps isolant
1
PA GF, V0 suivant UL 94
Contact à couteau
sans terminal à déplacement d’isolant CuZn, sous-nickelé et étamé
avec terminal à déplacement d’isolant CuSn, sous-nickelé et étamé
Ressort de contact
CuSn, étamé
3. Caractéristiques mécaniques
Réglette à couteaux
Contact à couteau
Raccordement avec
6,3 x 0,8 mm suivant DIN 42644
connecteurs 3611, 3615, 3623, 3626,
3647,
connecteurs suivant standard RAST 5
-40 °C/+120 °C
-40 °C/+120 °C
Socket board
≤
4.0 N
Insertion force/contact
2
≥
1.0 N
Withdrawal force/contact
2
Expression force/contact from body
≥
4.0 N
Mating with
tab headers 3618, 3647,
tab headers acc. to RAST 5 standard
Conductor bridge
4. Electrical data
(at T
amb
20 °C)
Contact resistance
Rated current
Rated voltage
3
Material group
3
Creepage distance
Clearance
Insulation resistance
1
2
3
stranded wire LiY 0.75 mm
2
according to H05V-K
Réglette à prises femelles
≤
4,0 N
Force d’insertion/contact
2
≥
1,0 N
Force de séparation/contact
2
Force d’expression/contact du corps isolant
≥
4,0 N
réglettes à couteaux 3618, 3647,
Raccordement avec
réglettes à couteaux suivant standard
RAST 5
fil multibrin LiY 0,75 mm
2
suivant H05V-K
4. Caractéristiques électriques
(à T
amb
20 °C)
Conducteur de pontage
Résistance de contact
Courant assigné
Tension assignée
3
Groupe de matériau
3
Distance d’isolement
Ligne de fuite
Résistance d’isolement
1
2
3
≤
5 mΩ
10 A at T
amb
70 °C
250 V AC
IIIa (CTI
≥
350)
≥
4.0 mm
≥
4.0 mm
> 10 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
measured with a polished flat steel pin, nominal thickness 0.8 mm
according to DIN EN 60664/IEC 60664
≤
5 mΩ
10 A à T
amb
70 °C
250 V AC
IIIa (CTI
≥
350)
≥
4,0 mm
≥
4,0 mm
> 10 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
mesurée avec une tige plate d’acier poli, épaisseur nominale 0,8 mm
suivant DIN EN 60664/CEI 60664

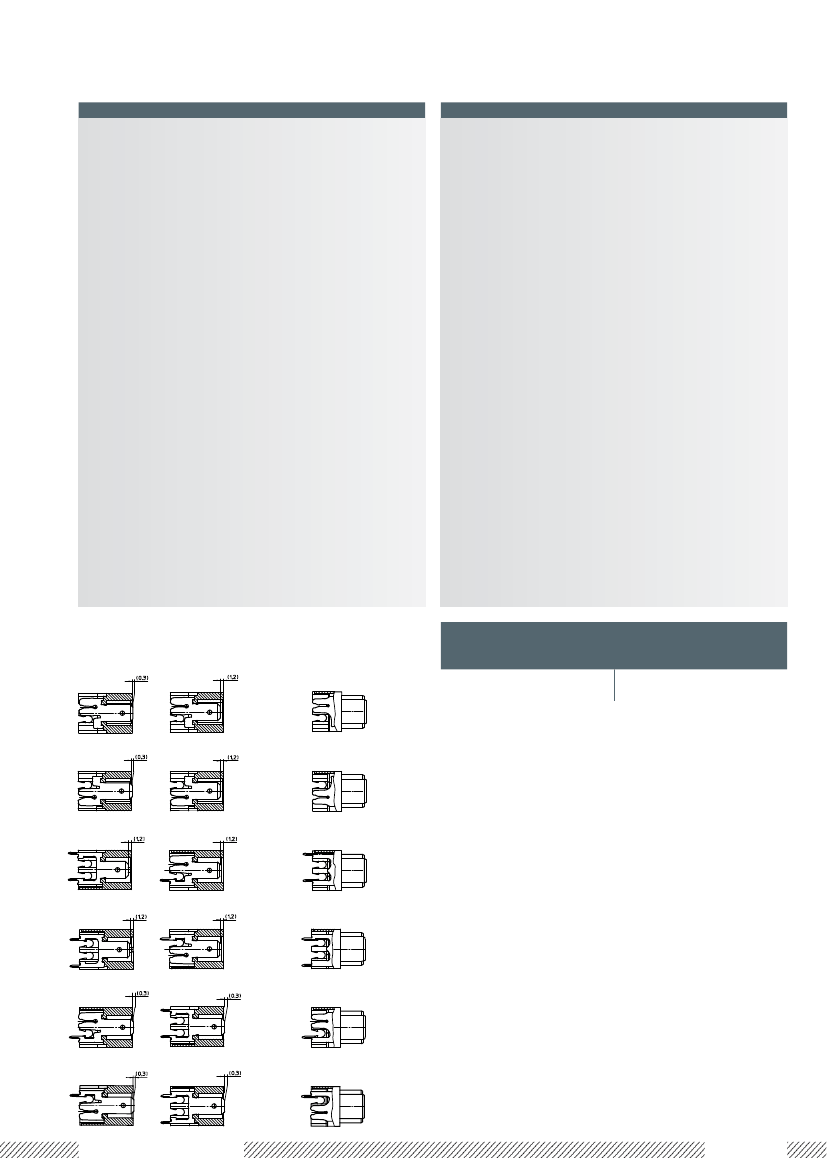

Messerkontakttypen
types of tab contacts
types de contacts à couteau
Buchsenkontakttypen
types of socket contacts
types de contacts femelles
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
3680
a
g
a
*
2–25
Die Bestellbezeichnung wird projektbezogen ergänzt.
A project-specific suffix to the designation will be assigned.
Un suffixe spécifique au projet sera ajouté à la désignation.
Verpackung: im Karton
Packaging: in a cardboard box
Emballage: dans un carton
b
h
b
Die Messer- und Buchsenleisten 367... und 368... bilden ein
frei konfigurierbares Steckverbindersystem. Die gezeigten
Abbildungen sind Beispiele. Neben der Kodierung nach
RAST-5-Standard (vgl. Umschlaginnenseite und Seite 5.84)
sind die Zwischenwände und -räume sowie die Positionen
der gebrückten Null- und Schutzleiterkontakte frei wählbar.
The tab headers and socket boards 367... and 368... make
up a connector system free to configure. The given illust-
rations are examples. Besides keying according to RAST 5
standard (see inner cover and page 5.84) the partitions
and the positions of the bridged neutral and protective
conductor contacts are free to choose.
Les réglettes à couteaux et prises femelles 367... et 368...
forment un système de connecteurs configurable à libre
choix. Les images montrent des exemples. Outre le codage
suivant le standard RAST 5 (voir au côté intérieur de la
couverture à la page 5.84) les séparations et les positions
des contacts des conducteurs neutre et de protection pontés
sont à libre choix.
11/2012
c
i
c
d
k
d
e
l
e
f
