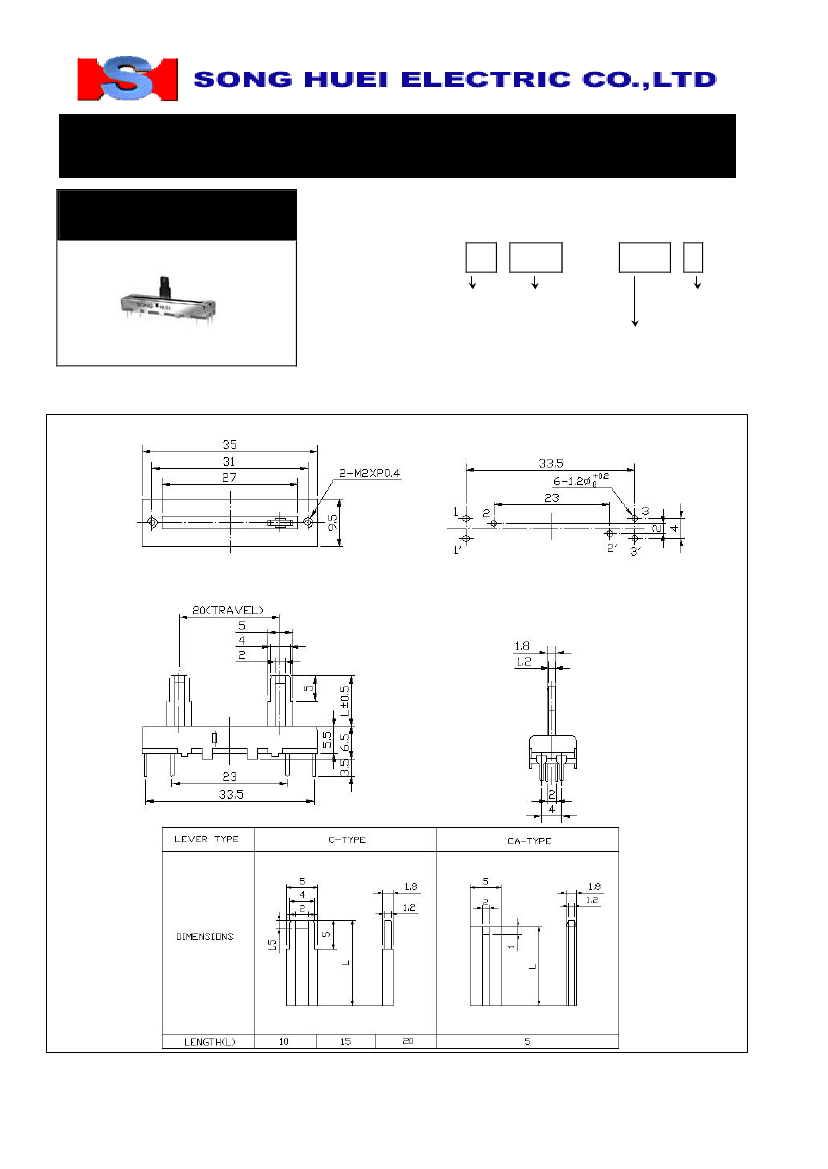

Standard Type Plastic Shaft Slide Potentiometers
一般型塑膠軸滑動可變電阻
GSL-20V1
Part Number
GSL-20V1 - B
50K , L -
20
C
Taper Resistance Value
線性
阻值
Shaft Type
軸型
Shaft Length
軸長
Dimensions
規 格 尺 寸
http://www.song-huei.com.tw
9mm Metal Shaft Rotary Potentiometer (9mm
金 屬 軸 旋 ½ 電 ½ 器)
Standard Type Plastic Shaft Slide Potentiometers
一般型塑膠軸滑動可變電阻
Electrical Characteristics
電 氣 特 性
Total Resistance
½阻值
Total Resistance Tolerance
½阻值誤差
Resistance Taper
線性
Resistance Taper Characteristics
阻值變化特性範圍
Rated Power
定 格 電 力
5KΩ ~2MΩ
±
20% (more than
1MΩ±
30%)
A. B. C. D. W. Taper
A50%
15-25%
B50%
40-60%
C50%
75-85%
D50%
2-15%
W50%
45-55%
B Taper: AC200V 0.1 W; Other Tapers: AC150V 0.05 W
R
≥
250KΩ 0.1%
250KΩ> R
>
10KΩ
10KΩ≥ R
-40 ~ 0 db
≦
3db
100mV Max.
Residual Resistance
殘留阻值
Gang Error
聯 動 誤 差
Noise
雜音
絕緣阻抗
耐電壓
20Ω max. ( between Term. 1, 2)
20Ωmax. ( between Term. 2, 3)
Insulation Resistance
Withstand Voltage
Sliding Life
DC 250V 10MΩ
1 minute at AC 300V
15,000 Cycles
滑動½½
Mechanical Characteristics
機 械 特 性
Overall Travel
全 滑 動 距 離
Stopper Strength
全 滑 動 止 強 度
Operating Force
½動力
20 mm
±
0.5 mm
5 kgf.cm max. / 3 sec.
0.2 ~ 2.0N (20~200gf.cm)
3.0 kgf.cm max./10 sec.
2( 2*L)/20 mm max. (L: lever length both side)
25mN.m (250gf.cm)
50gf.cm ~ 350gf.cm
300℃, 3s. (Only for Hand-Soldering)
0.5 max. ( one side)
Lever Push-Pull Strength
軸心壓入拉起強度
Lever Wobble
軸心搖動接受力
Bending Moment
瞬間½曲
Click slip-out force
脫出力
Soldering Heat
焊 錫 耐 熱 性
Lever Deviation
柄 的 偏 心 度
http://www.song-huei.com.tw
