MJRF-64DB

Description
Telecom and Datacom Connector, 6 Contact(s), Male, Right Angle, Solder Terminal, Locking, Jack
CategoryThe connector    The connector
File Size190KB,1 Pages
ManufacturerRatioplast Electronics
Download Datasheet Parametric Compare View All

MJRF-64DB Overview

Telecom and Datacom Connector, 6 Contact(s), Male, Right Angle, Solder Terminal, Locking, Jack

MJRF-64DB Parametric

Parameter NameAttribute value
MakerRatioplast Electronics
Reach Compliance Codecompliant
ECCN codeEAR99
Board mount optionsSPLIT BOARD LOCK
body width0.551 inch
subject depth0.834 inch
body length0.547 inch
Body/casing typeJACK
Connector typeTELECOM AND DATACOM CONNECTOR
Contact to complete cooperationAU ON NI
Contact point genderMALE
Contact materialPHOSPHOR BRONZE
Contact resistance20 mΩ
Contact styleTELCOM, MODULAR
Dielectric withstand voltage1400VAC V
Durability500 Cycles
Insulation resistance500000000 Ω
Insulator colorBLACK
insulator materialGLASS FILLED POLYBUTYLENE TEREPHTHALATE
Manufacturer's serial numberMJRF
Installation option 1LOCKING
Installation option 2MOUNTING FLANGE
Installation methodRIGHT ANGLE
Installation typeBOARD
Number of ports1
Maximum operating temperature85 °C
Minimum operating temperature-40 °C
PCB contact patternSTAGGERED
Plating thickness50u inch
Rated current (signal)1.5 A
GuidelineUL
reliabilityCOMMERCIAL
Shell surfaceNICKEL
Shell materialBRASS
Terminal length0.128 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts6

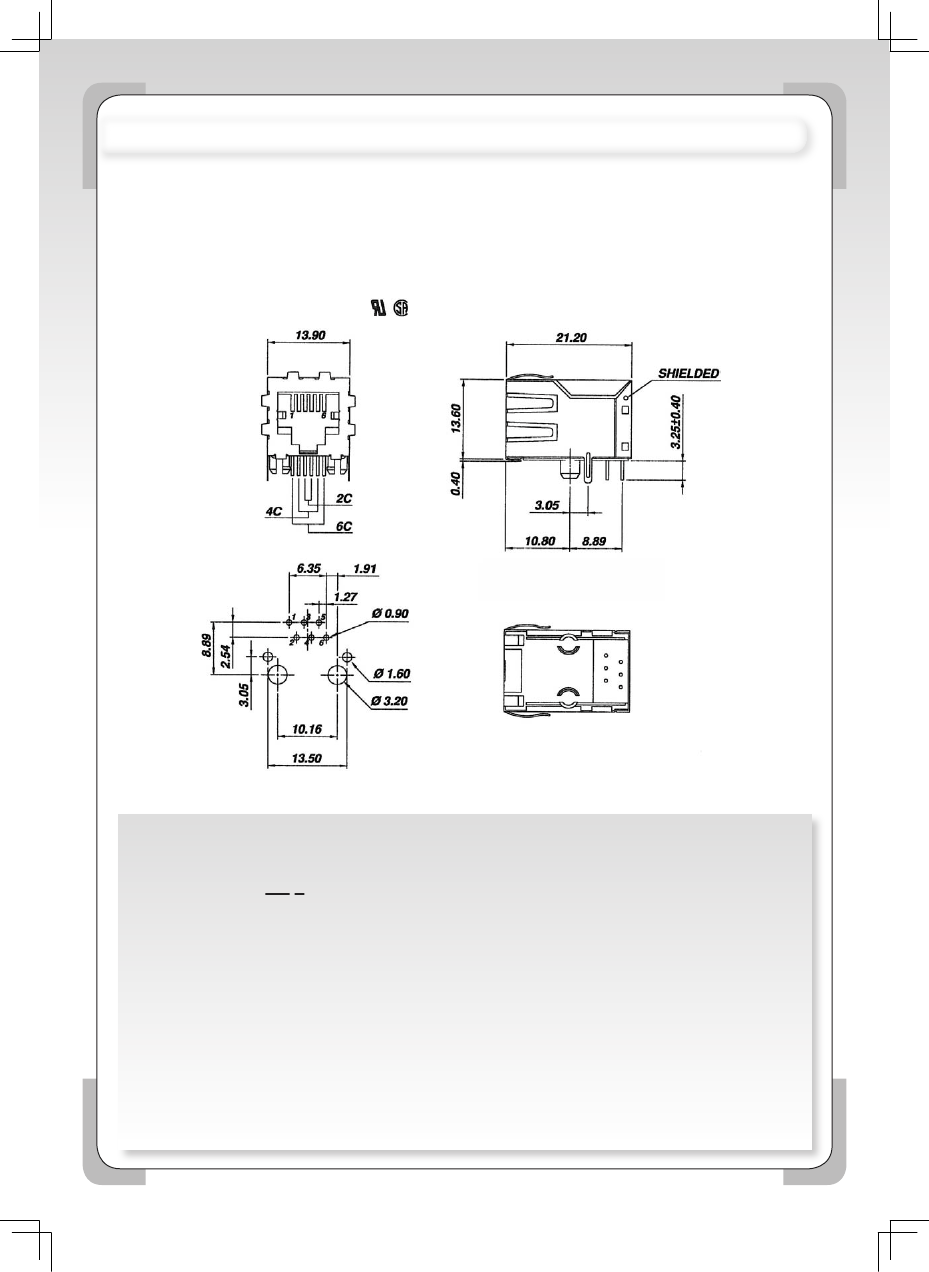

SIDE ENTRY MODULAR PCB JACK WITH ROUND PINS 6P PROFILE=13.60MM
(FULLY SHIELDED)
SPECIFICATIONS
Insulation Resistance:
500MΩ
Min.
Contact Resistance:
20mΩ
Max.
Rating Current:
1.5A Max.
Rating Voltage:
120V AC.
Dielectric Voltage:
1000 Vrms 60 Sec. Min.
Temperature Range:
-40ºc / +85ºc
Durability:
500 Mating cycles Min.
MATERIALS
Housing:
PBT Glass Filled (UL 94V-0)
Soldering Temperature:
235ºc
Color:
Black
Spring Wire:
Phosphor Bronze
Gold plating Over Nickel
Shield:
Brass plating Nickel Alloy
All materials must be RoHS compliant.
Recommended P.C.Board Layout
(TOP VIEW)
ORDERING INFORMATION:
P/N M J R F - x x x B
1 2
1. NO. OF POSITIONS & CONTACTS:
"66" 6P6C
"64" 6P4C
2. CONTACT FINISH:
"A" 6 MICROINCH GOLD
"B" 15 MICROINCH GOLD
"C" 30 MICROINCH GOLD
"D" 50 MICROINCH GOLD
NOTE: P/N MJRFHT-6xxB for High Temp. Version
J060
