星合电子
ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳ
1N4727
THRU
1N4764
特性：
◆ 小电流下的½纳阻抗½
◆ 高可靠性
◆ 耐焊接热
250℃ / 10S，
机械性½:
◆ 封
◆端
◆ 极
装: 玻璃封装
子：电镀可焊性符合
MIL-STD-202E,
方法
208C
性：色环表示阴极
◆ 安装½½：任意
最大额定值及特性
( 测量环境温度 25℃，除非另有规定 ).
参 数 名 称
½纳电流
耗散功率@TL=75℃
(
注释
1 )
最大正向压降@IF=200mA
热阻抗
(
结至周围环境
,注释 1)
½用及储存温度范围
符 号
I
Z
MAX
Pt
VF
R
θ（ja）
T
J
,
T
STG
数 值
见表
1.0
1.5
32
-55½+200
单 ½
mA
W
V
℃/W
℃
1
ＧＡＯＭＩ ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳＣＯ．，ＬＴＤ． ＷＷＷ．ＳＤＤＺＧ．ＣＯＭ ＴＥＬ：０５３６－２２１０３５９ ＱＱ：４６４７６８０１７
星合电子
ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳ
1N4727
THRU
1N4764
电特性
(
测量环境温度为
25℃，除非另有规定 )
½纳电压
型 号
(
注释
1)
V Z＠IZT
V
1N4727
1N4728
1N4729
1N4730
1N4731
1N4732
1N4733
1N4734
1N4735
1N4736
1N4737
1N4738
1N4739
1N4740
1N4741
1N4742
1N4743
1N4744
1N4745
1N4746
1N4747
1N4748
1N4749
1N4750
1N4751
1N4752
1N4753
1N4754
1N4755
1N4756
1N4757
1N4758
注
释
:
测量电流
IZT
mA
83
76
69
64
58
53
49
45
41
37
31
31
28
25
23
21
19
17
15.5
14
12.5
11.5
10.5
9.5
8.5
7.5
7.0
6.5
6.0
5.5
5.0
4.5
Z ZT
＠IZT
(
注释
2 )
Ω
10
10
10
9
9
8
7
5
2
3.5
4.0
4.5
5.0
7
8
9
10
14
16
20
22
23
25
35
40
45
50
60
70
80
95
110
最大½纳阻抗
Z ZK
＠IZK
(注释 3 )
Ω
400
400
400
400
400
500
550
600
700
700
700
700
700
700
700
700
700
700
700
750
750
750
750
750
1000
1000
1000
1000
1500
1500
1500
2000
I ZK
mA
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
0.5
0.5
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
最大反向
漏 电 流
IR＠VR
μA
150
100
100
50
10
10
10
10
10
10
10
10
10
10
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
VR
V
1
1
1
1
1
1
1
2
3
4
5
6
7
76
8.4
9.1
9.9
11.4
12.2
13.7
15.2
16.7
18.2
20.6
22.8
25.1
27.4
29.7
32.7
35.8
38.8
42.6
最大直流
½纳电流
I ZM
＠50℃
(
注释
4)
mA
275
275
252
234
217
193
178
162
146
133
121
110
100
91
83
76
69
61
57
50
45
41
38
34
30
27
25
23
22
19
18
16
3.3
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
10
11
12
13
15
16
18
20
22
24
27
30
33
36
39
43
47
51
56
1.
标准型的½纳电压值偏差为
10%；附加标“A”的特选型，其偏差为 5%
。
2.
3.
4.
对于½纳阻抗，
I ( ac rms ) = 10% Izt
对于½纳拐点阻抗，I
(ac rms ) = 10% Izk
这里的最大½纳电流值并非是绝对的，在实际稳态应用中，应保证电压和电流的乘积不超过额定功率值。
2
ＧＡＯＭＩ ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳＣＯ．，ＬＴＤ． ＷＷＷ．ＳＤＤＺＧ．ＣＯＭ ＴＥＬ：０５３６－２２１０３５９ ＱＱ：４６４７６８０１７
星合电子
ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳ
1N4727
THRU
1N4764
电特性
(
测量环境温度为
25℃，除非另有规定 )
½纳电压
型 号
(
注释
1)
V Z＠IZT
V
1N4759
1N4760
1N4761
1N4762
1N4763
1N4764
注
释
:
测量电流
IZT
mA
4.0
3.7
3.3
3.0
2.8
2.5
Z ZT
＠IZT
(
注释
2 )
Ω
125
150
175
200
250
350
最大½纳阻抗
Z ZK
＠IZK
(注释 3 )
Ω
2000
2000
2000
3000
3000
3000
I ZK
mA
0.25
0.25
0.25
0.25
0.25
0.25
最大反向
漏 电 流
IR＠VR
μA
5
5
5
5
5
5
VR
V
47.1
51.7
56.0
62.2
69.2
76.0
最大直流
½纳电流
I ZM
＠50℃
(
注释
4 )
mA
14
13
12
11
10
9
62
68
75
82
91
100
1.
标准型的½纳电压值偏差为
10%；附加标“A”的特选型，其偏差为 5%
。
2.
3.
4.
对于½纳阻抗，
I ( ac rms ) = 10% Izt
对于½纳拐点阻抗，I
(ac rms ) = 10% Izk
这里的最大½纳电流值并非是绝对的，在实际稳态应用中，应保证电压和电流的乘积不超过额定功率值。
3
ＧＡＯＭＩ ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳＣＯ．，ＬＴＤ． ＷＷＷ．ＳＤＤＺＧ．ＣＯＭ ＴＥＬ：０５３６－２２１０３５９ ＱＱ：４６４７６８０１７
星合电子
ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳ
1N4727
THRU
1N4764
4
ＧＡＯＭＩ ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳＣＯ．，ＬＴＤ． ＷＷＷ．ＳＤＤＺＧ．ＣＯＭ ＴＥＬ：０５３６－２２１０３５９ ＱＱ：４６４７６８０１７

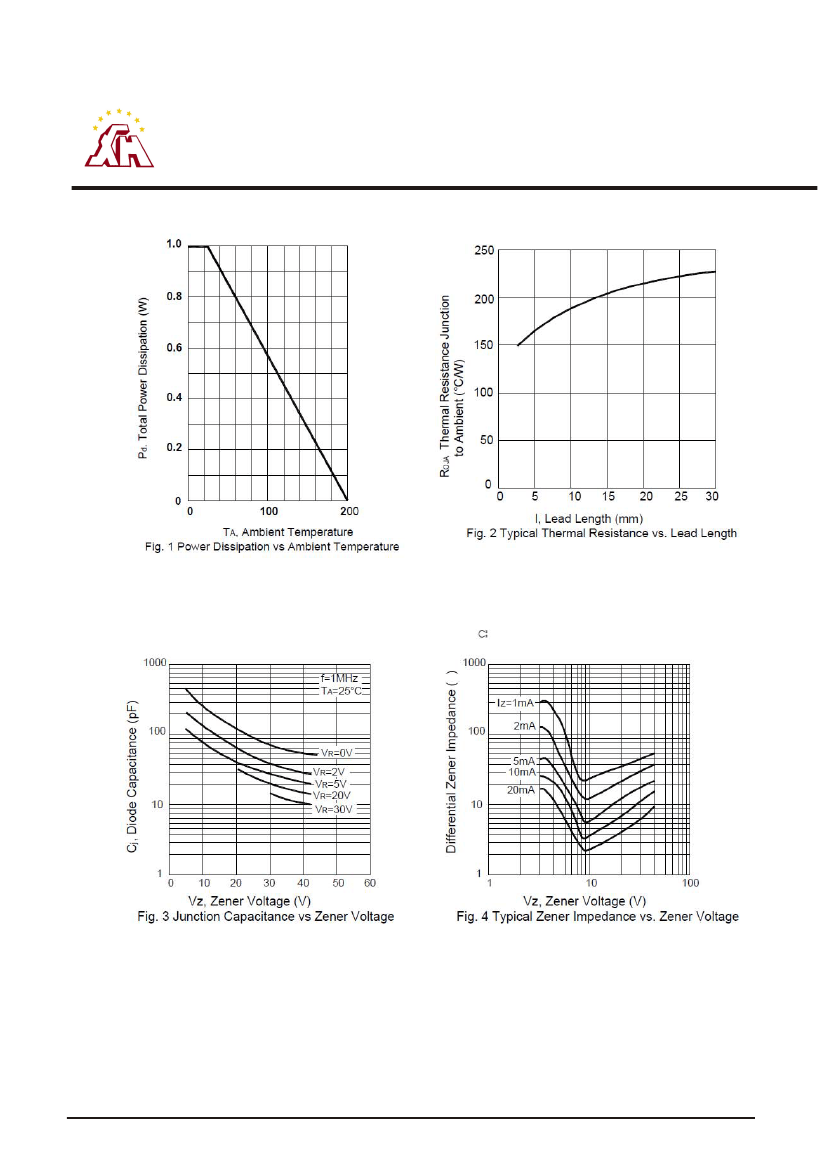

星合电子
ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳ
1N4727
THRU
1N4764
5
ＧＡＯＭＩ ＸＩＮＧＨＥ ＥＬＥＣＴＲＯＮＩＣＳＣＯ．，ＬＴＤ． ＷＷＷ．ＳＤＤＺＧ．ＣＯＭ ＴＥＬ：０５３６－２２１０３５９ ＱＱ：４６４７６８０１７
