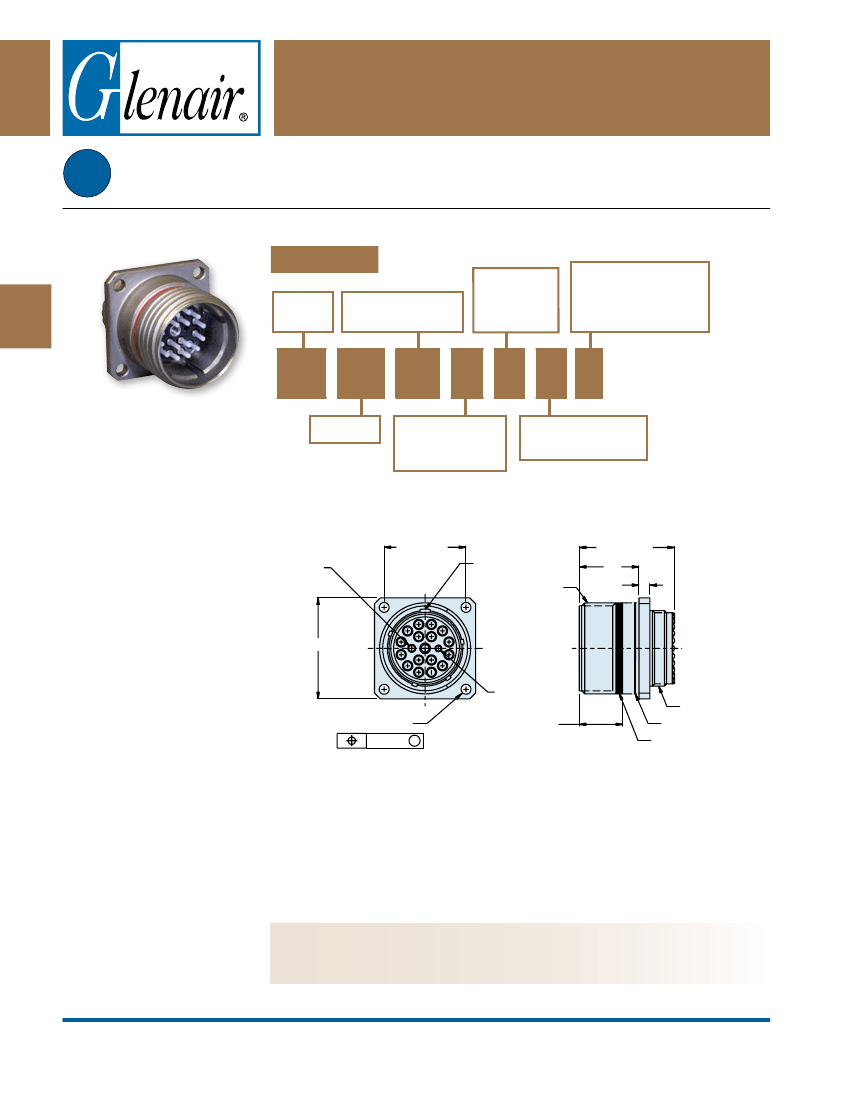

D38999 Style Square Flange Receptacle with Standard Holes
Glenair
High
Density
180-122 (H7)
GHD • Glenair High Density
Fiber Optic Connection System
Glenair High Density
Fiber Optic System
GHD Square flange receptacle with standard (round) holes
How To Order
Shell Size
(Table II,
page C-5)
Alternate Key Position
per MIL-DTL-38999
A, B, C, D,
or E
N
= Normal
C
Product
Series
Material and Finish
(Table I, page C-5)
180
-
122
Basic No.
NF H7
-
15
-
16 N
H7 = Wall Mount
Receptacle with
Standard Holes
Insert Arrangement
(Table II, Page C-5)
Alignment
Pin Hole,
Large
2x C BSC
Master Keyway
A Thread
1.240 Max
H
G
B SQ
Alignment
Pin Hole,
Small
4x ØK Holes
Ø .005
M
.510 Max
Full Mate
Indicator
J Thread
Yellow Color Band
Red Color Band
Full Mate Indicator
H7 - Wall Mount Receptacle
with Standard Holes
Material and Finish
Shell: See Table I, Page C-5
Insert: High grade rigid dielectric, or Al Alloy/Anodized - MFR’s option
© 2012 Glenair, Inc.
U.S. CAGE Code 06324
Printed in U.S.A.
GLENAIR, INC.
•
1211 AIR WAY
•
GLENDALE, CA 91201-2497
•
818-247-6000
•
FAX 818-500-9912
www.glenair.com
C-8
E-Mail: sales@glenair.com
D38999 Style Square Flange Receptacle with Standard Holes
Table II: Shell Size
Shell
Size
Code
B
C
D
E
F
G
H
J
Shell
Size
11
13
15
17
19
21
23
25
A
Thread
.7500 -.1P -.3L-TS-2A
.8750 -.1P - .3L-TS-2A
1.0000 -.1P -.3L-TS-2A
1.1875 -.1P - .3L-TS-2A
1.2500 -.1P -.3L-TS-2A
1.3750 -.1P - .3L-TS-2A
1.5000 -.1P -.3L-TS-2A
1.6250 -.1P - .3L-TS-2A
B
SQ
C
BSC
G
.144 (3.7)
.083 (2.1)
.144 (3.7)
.083 (2.1)
.144 (3.7)
.083 (2.1)
.144 (3.7)
.083 (2.1)
.144 (3.7)
.083 (2.1)
.171 (4.3)
.083 (2.1)
.171 (4.3)
.083 (2.1)
.171 (4.3)
.083 (2.1)
H
.823 (20.9)
.768 (19.5)
.823 (20.9)
.768 (19.5)
.823 (20.9)
.768 (19.5)
.823 (20.9)
.768 (19.5)
.823 (20.9)
.768 (19.5)
.791 (20.1)
.736 (18.7)
.791 (20.1)
.736 (18.7)
.791 (20.1)
.736 (18.7)
J
Thread
M15 X 1.0-6g 0.100R
M18 X 1.0-6g 0.100R
M22 X 1.0-6g 0.100R
M25 X 1.0-6g 0.100R
M28 X 1.0-6g 0.100R
M31 X 1.0-6g 0.100R
M34 X 1.0-6g 0.100R
M37 X 1.0-6g 0.100R
ØK
Holes
.136 (3.5)
.120 (3.0)
.136 (3.5)
.120 (3.0)
.136 (3.5)
.120 (3.0)
.136 (3.5)
.120 (3.0)
.136 (3.5)
.120 (3.0)
.136 (3.5)
.120 (3.0)
.162 (4.1)
.146 (3.7)
.162 (4.1)
.146 (3.7)
1.043 (26.5)
.812 (20.6)
1.019 (25.9)
1.138 (28.9)
.906 (23.0)
1.114 (28.3)
1.232 (31.3)
.969 (24.6)
1.208 (30.7)
1.323 (33.6)
1.062 (27.0)
1.299 (33.0)
1.449 (36.8)
1.425 (36.2)
1.575 (40.0)
1.551 (39.4)
1.701 (43.2)
1.677 (42.6)
1.823 (46.3)
1.799 (45.7)
1.156 (29.4)
1.250 (31.8)
1.375 (34.9)
1.500 (38.1)
Table III: Mounting Holes For Wall Mount Receptacles
4 X
Ø
P Holes
.005 M
Shell
Size
Code
B
C
D
E
Shell
Size
11
13
15
17
19
21
23
25
ØM
Min
.796 (20.2)
.922 (23.4)
1.047 (26.6)
1.219 (31.0)
1.297 (32.9)
1.422 (36.1)
1.547 (39.3)
1.672 (42.5)
ØN
Min
.625 (15.9)
.750 (19.1)
.906 (23.0)
1.016 (25.8)
1.141 (29.0)
1.266 (32.2)
1.375 (34.9)
1.484 (37.7)
ØP
Holes
.133 (3.4)
.123 (3.1)
.133 (3.4)
.123 (3.1)
.133 (3.4)
.123 (3.1)
.133 (3.4)
.123 (3.1)
.133 (3.4)
.123 (3.1)
.133 (3.4)
.123 (3.1)
.159 (4.0)
.149 (3.8)
.155 (3.9)
.145 (3.7)
R
BSC
.812 (20.6)
.906 (23.0)
.969 (24.6)
1.062 (27.0)
1.156 (29.4)
1.250 (31.8)
1.375 (34.9)
1.500 (38.1)
Printed in U.S.A.
R
R
BACK PANEL
MOUNTING
Ø
M Min
Ø
N Min
FRONT PANEL
MOUNTING
F
G
H
J
RECOMMENDED PANEL CUTOUT
WALL MOUNT RECEPTACLES
(See Table III)
