SHEET 1 OF 1
1.27
[.050 in] TYP.
7.40
4.90
[.291 in] [.193 in]
.76
[.030 in]
1.25
[.049 in]

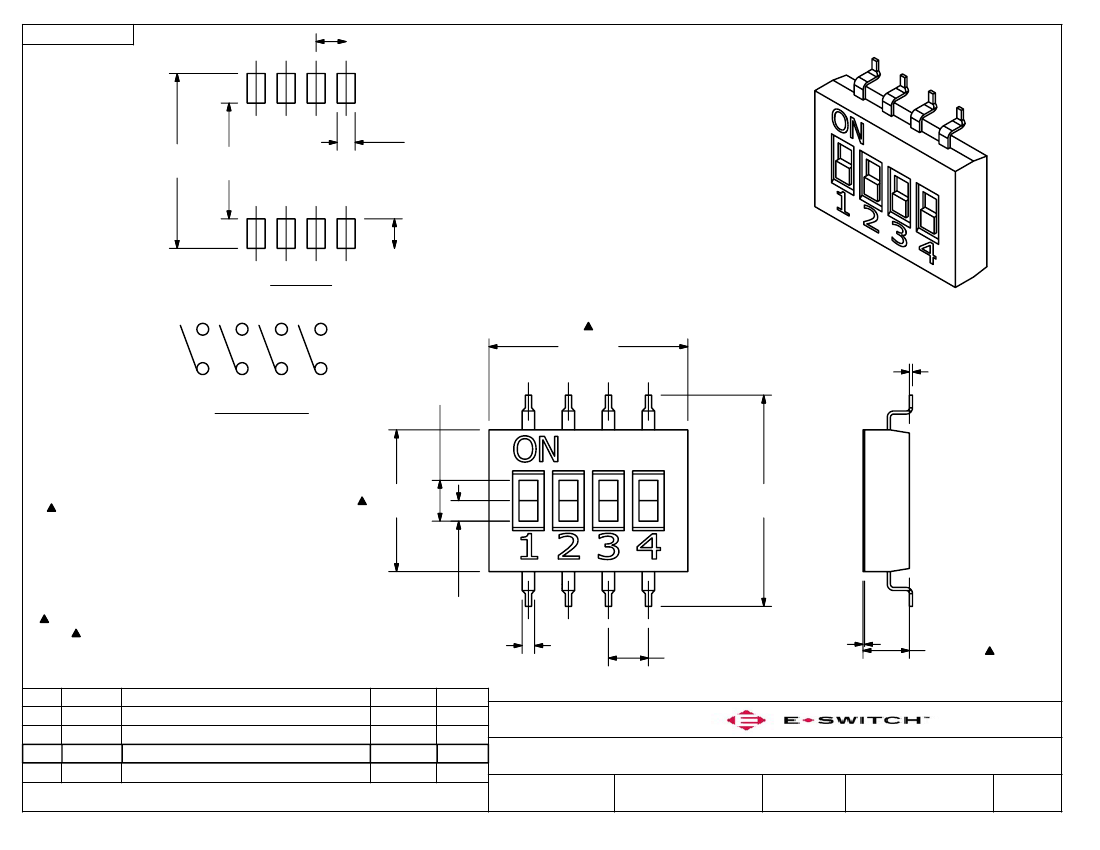

PC LAYOUT
2
4
6
8
6.31
[.248 in]
1
3
5
7
1.30
[.051 in]
.10
[.004 in]
2
4
6
8
ISOMETRIC
CIRCUIT LAYOUT
NOTE:
1. ALL DIMENSIONS IN MM [INCH]
2. GENERAL TOLERENCE: X.X=
`
0.4
X.XX=
`
0.25
3. TERMINAL NUMBERS FOR REF. ONLY.
4. OPERATING FORCE: 500
`
100 gf
5. TRAVEL: 0.6
`
0.25 mm
6. CONTACT RATING: 25mA, 24VDC
7. CONTACT RESISTANCE: 100m
W
MAX.
8. INSULATION RESISTANCE: 100M
W
MIN @ 500VDC
9. DIELECTRIC STRENGTH: 300VAC 1 MIN.
10. LIFE: 1,000 CYCLES.
11. OPERATING TEMPERATURE: -40
~
C TO 85
~
C
12. PACKAGING: 75 PCS TUBE
13. DENOTES CRITICAL PARAMETER.
14. 2002/95/EC (ROHS) COMPLIANT
15. ALL SWITCHES SHIPPED IN THE 'ON' POSITION
D
C
B
A
REV
17465
16914
16912
15871
PCR NO
'ON' POSITION NOTE ADDED
REMOVE DIP NOTE
DIP FROM FRONT TO BACK SIDE
RELEASED FOR PRODUCTION
DESCRIPTION
4.50
[.177 in]
6.70
[.264 in]
.65
[.026 in]
.40
[.016 in]
1
3
5
7
.05
[.002 in] TAPE
1.27
[.050 in] TYP.
1.47
[.058 in]
7/13/07
1/24/07
1/23/07
3/16/06
DATE
BLR
TN
TN
PH
BY
TITLE
SCALE
KAN1104RT
8:1
DATE
DR
DWG
REV
THE INFORMATION CONTAINED IN THIS DOCUMENT IS PROPRIETARY
TO E-SWITCH AND IS NOT TO BE COPIED OR TRANSFERRED
7/13/2007
BLR
N111202
D
