BC818-25

Description
500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR
CategoryDiscrete semiconductor    The transistor
File Size329KB,2 Pages
ManufacturerCentral Semiconductor
Download Datasheet Parametric Compare View All

BC818-25 Online Shopping

Suppliers Part Number Price MOQ In stock
BC818-25 - - View Buy Now

BC818-25 Overview

500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR

BC818-25 Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
MakerCentral Semiconductor
package instructionSMALL OUTLINE, R-PDSO-G3
Reach Compliance Code_compli
ECCN codeEAR99
Is SamacsysN
Maximum collector current (IC)0.5 A
Collector-emitter maximum voltage25 V
ConfigurationSINGLE
Minimum DC current gain (hFE)40
JESD-30 codeR-PDSO-G3
JESD-609 codee0
Number of components1
Number of terminals3
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typeNPN
surface mountYES
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formGULL WING
Terminal locationDUAL
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)100 MHz
Base Number Matches1
BC817 SERIES
BC818 SERIES
SURFACE MOUNT SILICON
NPN TRANSISTORS
w w w. c e n t r a l s e m i . c o m
DESCRIPTION:
The CENTRAL SEMICONDUCTOR BC817 and BC818
series devices are silicon NPN transistors, epoxy
molded in a surface mount package, designed for
general purpose switching and amplifier applications.
MARKING CODE: SEE MARKING CODE TABLE ON
FOLLOWING PAGE

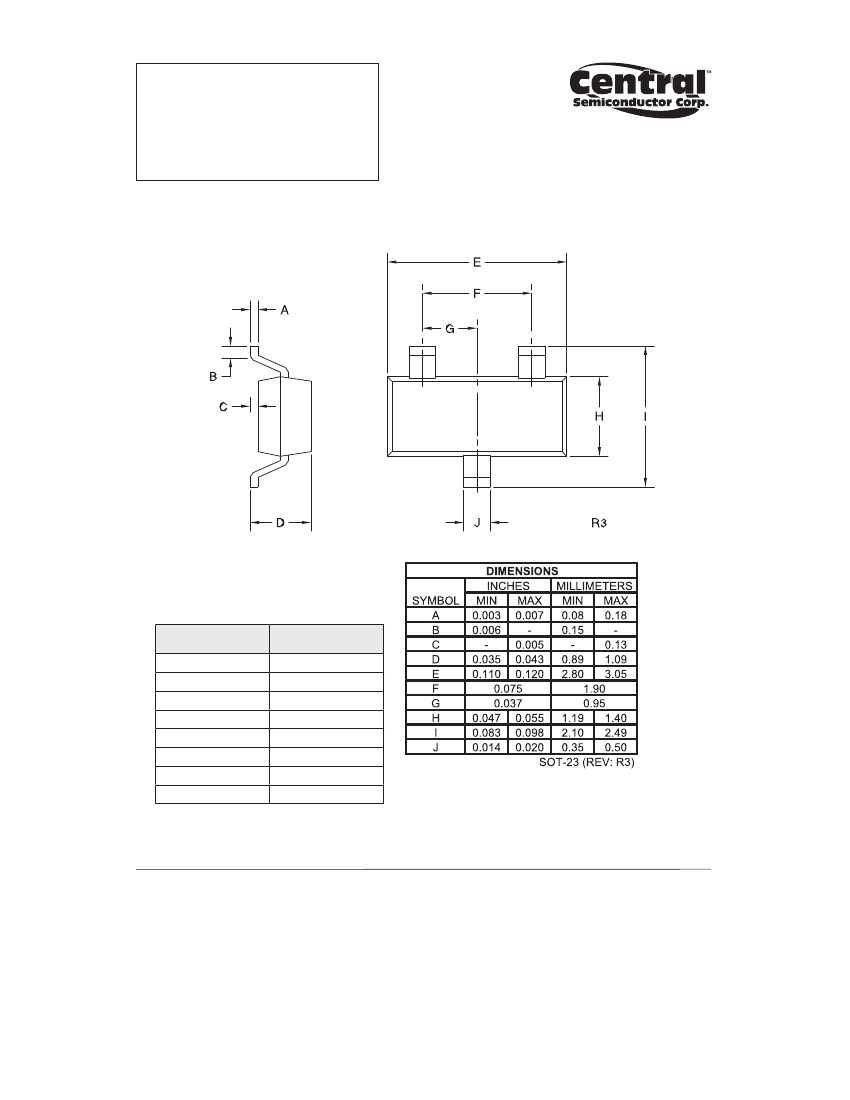

SOT-23 CASE
MAXIMUM RATINGS:
(TA=25°C)
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
Continuous Collector Current
Peak Collector Current
Peak Base Current
Power Dissipation
Operating and Storage Junction Temperature
Thermal Resistance
ELECTRICAL
SYMBOL
ICBO
ICBO
IEBO
BVCES
BVCES
BVCEO
BVCEO
BVEBO
VCE(SAT)
VBE(ON)
fT
Cob
SYMBOL
VCBO
VCEO
VEBO
IC
ICM
IBM
PD
TJ, Tstg
Θ
JA
BC817
50
45
5.0
500
1.0
200
350
-65 to +150
357
BC818
30
25
UNITS
V
V
V
mA
A
mA
mW
°C
°C/W
CHARACTERISTICS:
(TA=25°C unless otherwise noted)
TEST CONDITIONS
MIN
TYP
VCB=20V
VCB=20V, TJ=150°C
VEB=5.0V
IC=10μA (BC817)
IC=10μA (BC818)
IC=10mA (BC817)
IC=10mA (BC818)
IE=1.0μA
IC=500mA, IB=50mA
VCE=1.0V, IC=500mA
VCE=5.0V, IC=10mA, f=100MHz
VCB=10V, IE=0, f=1.0MHz
50
30
45
25
5.0
MAX
100
5.0
100
UNITS
nA
μA
nA
V
V
V
V
V
0.7
1.2
100
10
BC817-16
BC818-16
MIN
MAX
100
250
40
-
BC817-25
BC818-25
MIN MAX
160
400
40
-
V
V
MHz
pF
BC817-40
BC818-40
MIN MAX
250
600
40
-
hFE
hFE
VCE=1.0V, IC=100mA
VCE=1.0V, IC=500mA
BC817
BC818
MIN
MAX
100
600
40
-
R1 (11-November 2013)

BC818-25 Related Products

BC818-25 BC817-16 BC817-40 BC818 BC818-16 BC817 BC817-25 BC818-40
Description 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 45 V, NPN, Si, SMALL SIGNAL TRANSISTOR 500 mA, 25 V, NPN, Si, SMALL SIGNAL TRANSISTOR
Is it Rohs certified? incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible
package instruction SMALL OUTLINE, R-PDSO-G3 PLASTIC PACKAGE-3 PLASTIC PACKAGE-3 SMALL OUTLINE, R-PDSO-G3 PLASTIC PACKAGE-3 SOT-23, 3 PIN PLASTIC PACKAGE-3 PLASTIC PACKAGE-3
Reach Compliance Code _compli _compli _compli _compli _compli unknow _compli _compli
Maximum collector current (IC) 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A
Collector-emitter maximum voltage 25 V 45 V 45 V 25 V 25 V 45 V 45 V 25 V
Configuration SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 40 40 40 100 40 100 40 40
JESD-30 code R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3 R-PDSO-G3
JESD-609 code e0 e0 e0 e0 e0 e0 e0 e0
Number of components 1 1 1 1 1 1 1 1
Number of terminals 3 3 3 3 3 3 3 3
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Polarity/channel type NPN NPN NPN NPN NPN NPN NPN NPN
surface mount YES YES YES YES YES YES YES YES
Terminal surface Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb)
Terminal form GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING
Terminal location DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL
Transistor component materials SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 100 MHz 100 MHz 100 MHz 200 MHz 100 MHz 200 MHz 100 MHz 100 MHz
Maker Central Semiconductor Central Semiconductor Central Semiconductor - Central Semiconductor Central Semiconductor Central Semiconductor Central Semiconductor
ECCN code EAR99 EAR99 EAR99 - EAR99 - EAR99 EAR99
transistor applications SWITCHING SWITCHING SWITCHING - SWITCHING - SWITCHING SWITCHING
