Material:
• Conductor(X4C): 26AWG (0.12X12) Bare Copper
• Insulation(X4C):PP6331 ID 0.95-1.0
• Jacket: PVC NO UL 80P
• Package: Individual PE Bag
E
F
F
Scale
1:1
Drawn
Approved
12.19.11
Name
Chappell
Item No.
G
TOLERANCE
X.X
X.XX
X.XXX
±0.40
±0.25
±0.15
±3°

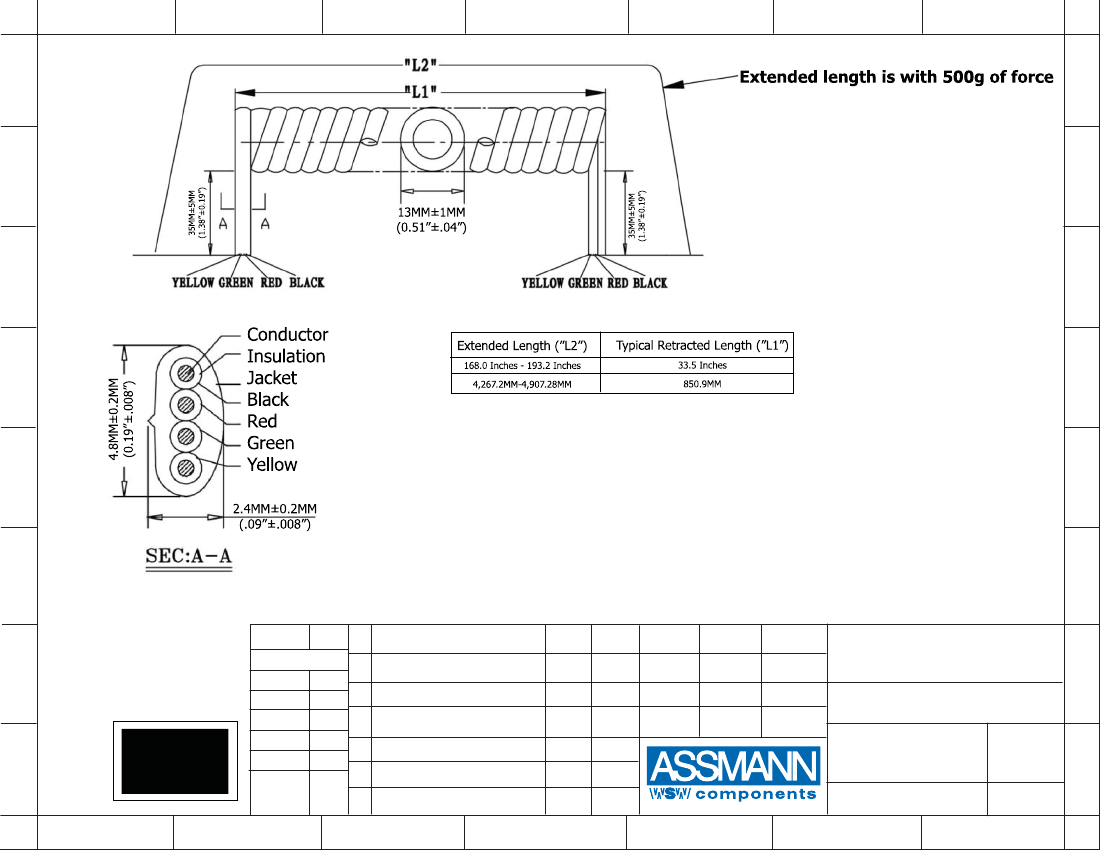

AT-K-C-26-4-B/14-R
Title
NON-UL 26AWG (0.16/7)*4C,
O.D.: 2.4*4.8MM, Pre-Cut, 14Ft., Black
