“xx”
Scale
X.X
X.XX
1:1
±0.40
±0.25
Date
19.10.11
Name
Chappell

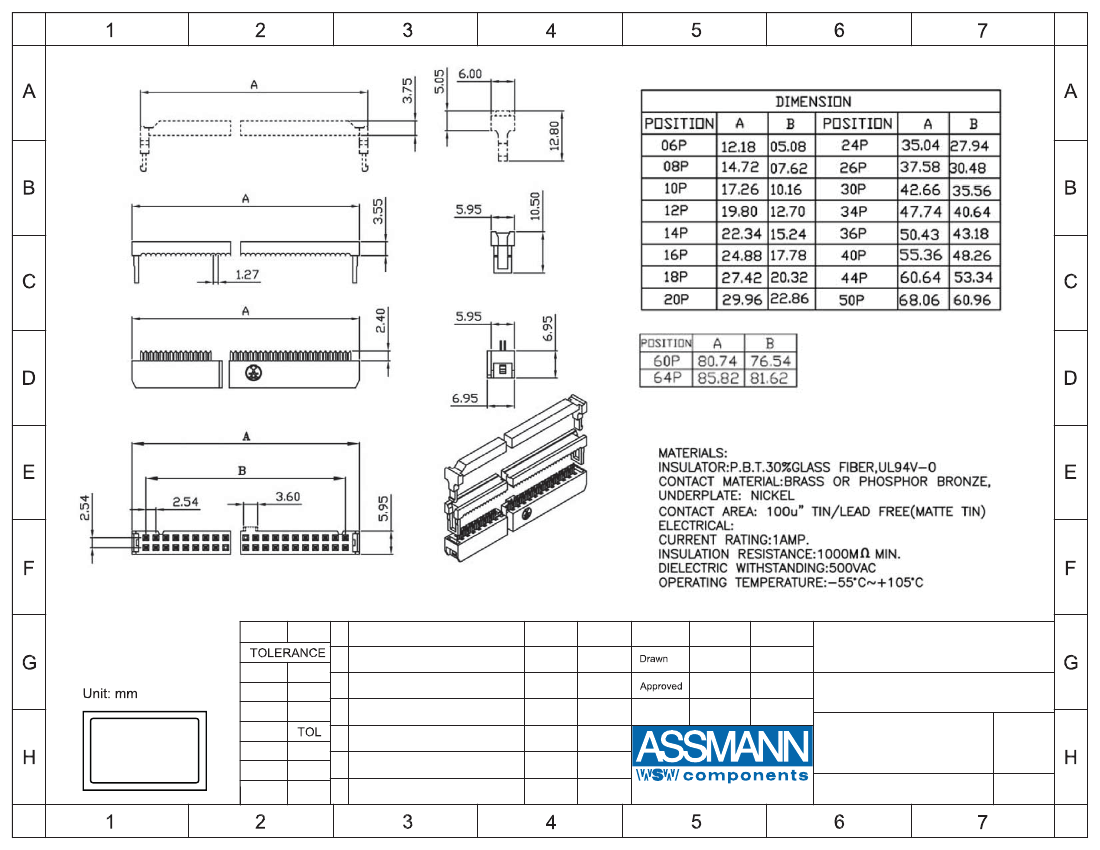

Title
IDC Socket
Tin, 2.54mm pitch, w/central polarisation
ASSMANN WSW-No.
RoHS
Compliant
X.XXX ±0.15
DIM
X.°
X.X°
Angle
±3°
±X°
TOL
Id.
Updated part numbers
Modification
09.08.13
Date
Wilson
AWPxx-7540-T
w/o Strain Relief
AWPxx-7541-T
w/Strain Relief
Drawing-No.
rev00
Replace
Name
1840 W. Drake Drive, Suite 101 • Tempe, AZ 85283
Toll Free: 1-877-277-6266 • Email: info@assmann.us
Sheet
1/1
