Q800306

Description
All Dimension In MM
File Size23KB,1 Pages
ManufacturerE-Switch
Websitehttp://www.e-switch.com
Download Datasheet View All

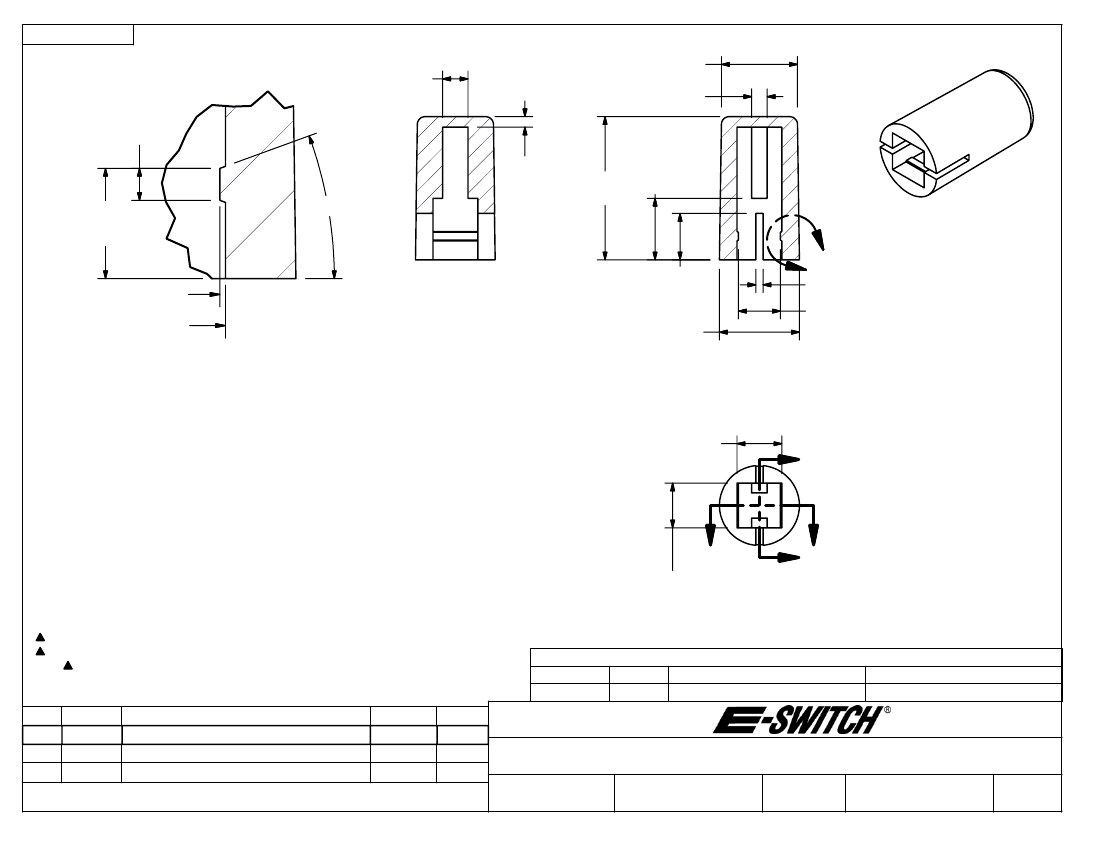

Q800306 Overview

All Dimension In MM

SHEET 1 OF 1
1.60
[.063 in]
.51
[.020 in]
TYP.
.66
[.026 in]
1.75
[.069 in]
TYP.
20.0° TYP.
4.82
[.190 in]
1.00
[.039 in]
9.09
[.358 in]
3.91
[.154 in]
TYP.
C
2.67
[.105 in]
2.85
[.112 in]
SECTION B-B
SCALE 4 : 1
2.95
[.116 in]
TYP.
n
[.200 in]
5.08
.46
[.018 in] TYP.
2.67
[.105 in]
DETAIL C
SCALE 16 : 1
SECTION A-A
SCALE 4 : 1
2.84
`
.05
[.112
`
.002
in]
B
A
2.84
`
.05
[.112
`
.002
in]
A
B
NOTES:
1. ALL DIMENSIONS IN MM [INCH]
2. GENERAL TOLERANCE: X.XX=
`
0.15
3. MATERIAL: ABS, UL94V0
4. COLOR: BLACK, PANTONE 3C
5.
DENOTES CRITICAL PARAMETER.
Parts List
ITEM
1
9/8/05
5/11/05
2/14/05
DATE
QTY
1
Q800300
PART NUMBER
1RBLK
DESCRIPTION
C
B
A
REV
15253
14913
14691
PCR NO
REVISED DESCRIPTION ADDED BOM
CHANGED TITLE BLOCK
RELEASED FOR PRODUCTION
DESCRIPTION
PH
JB
AR
BY
TITLE
SCALE
1RBLK-94V0
4:1
DATE
DR
DWG
REV
THE INFORMATION CONTAINED IN THIS DOCUMENT IS PROPRIETARY
TO E-SWITCH AND IS NOT TO BE COPIED OR TRANSFERRED
2/14/2005
AR
Q800306
