Dieses Bauteil wird für ein Design-in bei Neuprojekten nicht mehr empfohlen. Sprechen Sie uns an, wir beraten Sie gerne zu Alternativen.
This component is no longer recommended for design-in of new projects. Please contact us, we will be pleased to provide alternatives.
Ce composant n’est plus recommandé pour de nouvelles implantations. Nous restons à votre disposition pour vous proposer des solutions alternatives. 12/2010

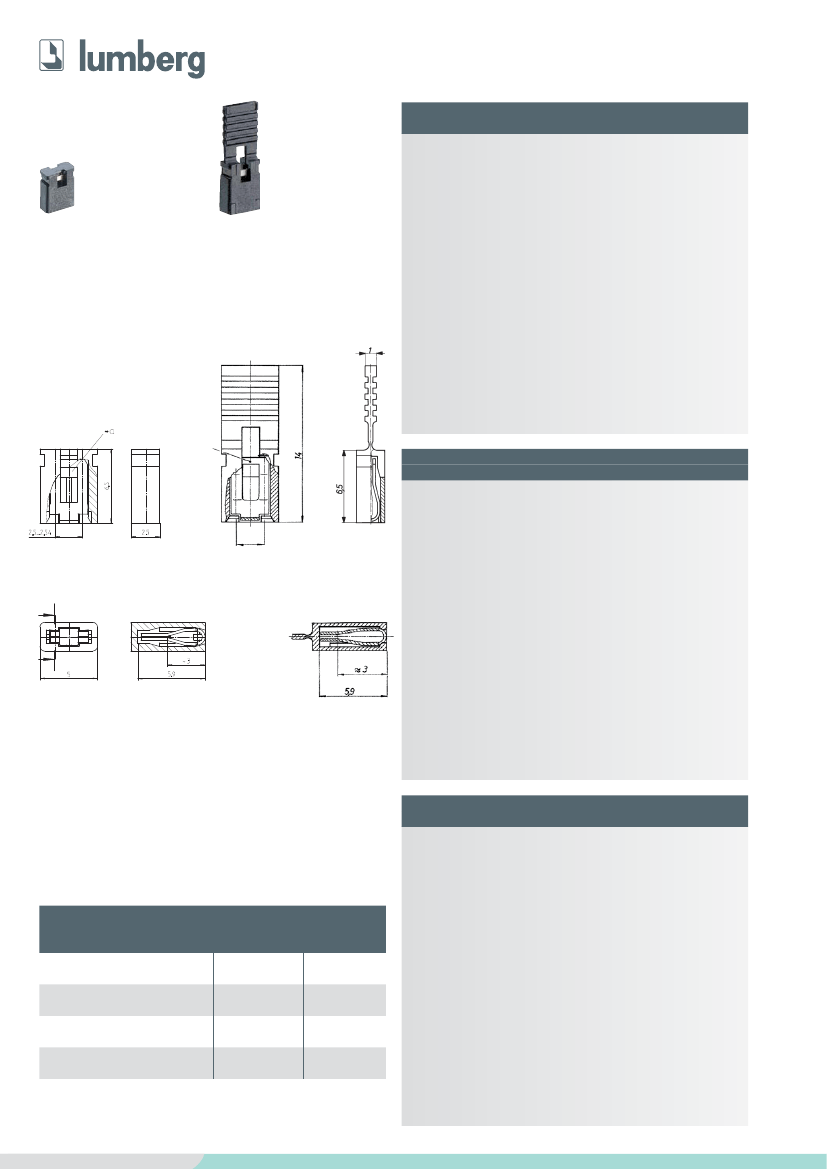

Kurzschlussbrücken, Raster 2,5/2,54 mm
Shorting links, pitch 2.5/2.54 mm
Pontets de court-circuit, pas 2,5/2,54 mm
2,54 MKB
2,54 MKBL
Kurzschlussbrücke, mit Prüfabgriff
2,54 MKB: ohne Grifflasche
2,54 MKBL: mit Grifflasche
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Kontaktfeder
2,54 MKB, 2,54 MKBL
2,54 MKB/V, 2,54 MKBL/V
3. Mechanische Daten
Steckkraft
1
Ziehkraft
1
Steckzyklen
2
Kontaktierung mit
-25 °C/+100 °C
PA 6.6, V2 nach UL 94
2,54 MKB
2,54 MKBL
CuSn, verzinnt
CuSn, unternickelt und vergoldet
2,54 MKB(L)
2,54 MKB(L)/V
≤
5N
≤
4N
≥
2N
≥
2N
≥
25
≥
150
Stiftleisten 2,5 MS..., 385...,
Kontaktstift 0,6 mm x 0,6 mm,
Kontaktstift 0,64 mm x 0,64 mm
2,54 MKB(L)/V
4. Elektrische Daten
(bei T
U
25 °C)
2,54 MKB(L)
≤
10 mΩ
≤
5 mΩ
Durchgangswiderstand
2
Bemessungsstrom
2,5 A
2,5 A
I (CTI
≥
600)
I (CTI
≥
600)
Isolierstoffgruppe
3
Isolationswiderstand
> 1 GΩ
> 1 GΩ
1
gemessen mit einem polierten Stahlstift, Nennmaß 0,64 mm x 0,64 mm
2
gemessen mit passenden Gegenstücken, verzinnt bzw. vergoldet
3
nach DIN EN 60664/IEC 60664
*a
2,54 MKB
2,54 MKBL
Shorting link, with test pick-up
2,54 MKB: without handle latch
2,54 MKBL: with handle latch
2,5...2,54
1. Temperature range
2. Materials
Insulating body
Contact spring
2,54 MKB, 2,54 MKBL
2,54 MKB/V, 2,54 MKBL/V
3. Mechanical data
Insertion force
1
Withdrawal force
1
Mating cycles
2
Mating with
-25 °C/+100 °C
PA 6.6, V2 according to UL 94
CuSn, tinned
CuSn, pre-nickeled and gilded
2,54 MKB(L)
2,54 MKB(L)/V
≤
5N
≤
4N
≥
3N
≥
2N
≥
25
≥
150
pin headers 2,5 MS..., 385...,
contact pin 0.6 mm x 0.6 mm
contact pin 0.64 mm x 0.64 mm
2,54 MKB(L)
2,54 MKB(L)/V
4. Electrical data
(at T
amb
25 °C)
≤
10 mΩ
≤
5 mΩ
Contact resistance
2
Rated current
2.5 A
2.5 A
I (CTI
≥
600)
I (CTI
≥
600)
Material group
3
Insulation resistance
> 1 GΩ
> 1 GΩ
1
mesasured with a polished steel pin, nominal size 0.64 mm x 0.64 mm
2
mesasured with a proper counterpart, tinned resp. gilded
3
according to DIN EN 60664/IEC 60664
*a Testabgrif
test pick-up
prise de test
2,54 MKB
2,54 MKBL
Pontet de court-circuit, avec prise de test
2,54 MKB: sans languette de maniement
2,54 MKBL: avec languette de maniement
1. Température d’utilisation
1. Matériaux
Corps isolant
Ressort de contact
2,54 MKB, 2,54 MKBL
2,54 MKBL/V, 2,54 MKBL/V
3. Caractéristiques mécaniques
Force d’insertion
1
Force d’extraction
1
Nombre de manœuvres
2
Raccordement avec
-25 °C/+100 °C
PA 6.6, V2 suivant UL 94
Bestellbezeichnung
Designation
Désignation
Verpackungseinheit
Package unit
Unité d’emballage
2,54 MKB
2,54 MKBL
2,54 MKB/V
2,54 MKBL/V
5000
5000
5000
5000
Verpackung: lose im Kunststoffbeutel, im Karton
Packaging: in bulk, in a plastic bag, in a cardboard box
Emballage: en vrac, dans un sac en plastique, dans un carton
CuSn, étamé
CuSn, sous-nickelé et doré
2,54 MKB(L)
2,54 MKB(L)/V
≤
5N
≤
4N
≥
3N
≥
2N
≥
25
≥
150
réglettes à broches 2,5 MS..., 385...,
contacts à broche
0,6/0,64 mm x 0,6/0,64 mm
2,54 MKB(L)/V
4. Caractérist. électr.
(à T
amb
25 °C)
2,54 MKB(L)
≤
10 mΩ
≤
5 mΩ
Résistance de contact
2
Courant assigné
2,5 A
2,5 A
I (CTI
≥
600)
I (CTI
≥
600)
Groupe de matériau
3
Résistance d’isolement
> 1 GΩ
> 1 GΩ
1
mesurée avec une tige d’acier poli, cote nominale 0,64 mm x 0,64 mm
2
mesurée avec propre pendant, étamé resp. doré
3
suivant DIN EN 60664/CEI 60664
