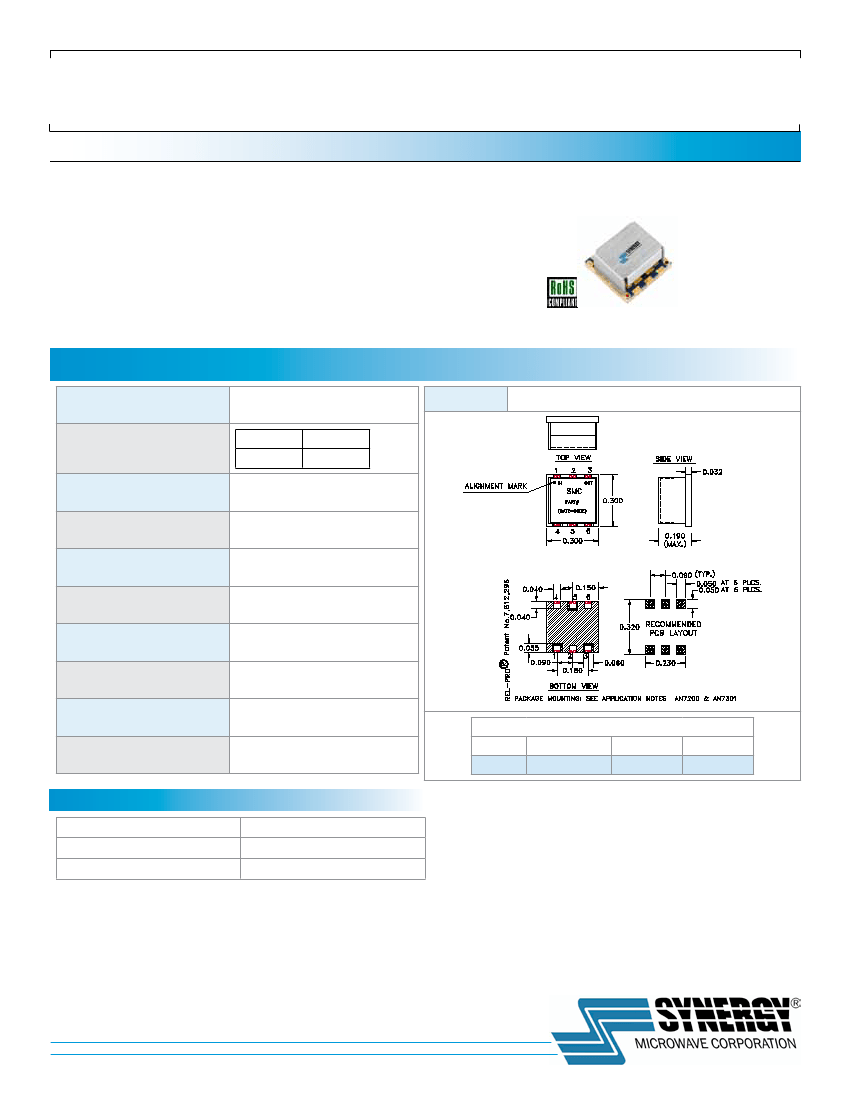

PHASE SHIFTER
SURFACE MOUNT MODEL:
PS2122A
OPTIMIZED BANDWIDTH
FEATURES:
►
Over 90º of Phase Shift
►
Low Control Voltage
►
Low VSWR
►
Lead Free Patented REL-PRO
®
Technology
2100 - 2200 MHz
SPECIFICATIONS (Rev. C 08/23/11)
Frequency
2100 - 2200 MHz
Typ.
2.1
DC to 10 MHz
0 - 5 Volts
20 uA (Max.)
90º (Min.)
1.3:1 (Typ.)
0 dBm (Max.)
50 Ohms (Nom.)
-40 to +85 °C
Input
1
Max.
2.4
Package #
306
Insertion Loss (dB)
Control Bandwidth
Control Voltage
Control Current
Phase Shift
VSWR
RF Power
Impedance
Operating Temperature Range
PORT CONFIGURATION
Output
3
CTRL
5
GND
All Others
Absolute Maximum Ratings
Storage Temp. Range
RF Input Power
Contol Voltage
-55 to +100 ºC
20 dBm
+20 V
Copyright © Synergy Microwave Corporation
201 McLean Boulevard • Paterson, New Jersey 07504 • Tel: (973) 881-8800 • Fax: (973) 881-8361
E-Mail: sales@synergymwave.com • World Wide Web: http://www.synergymwave.com
[ 1 of 3 ]
PHASE SHIFTER
SURFACE MOUNT MODEL:
PS2122A
OPTIMIZED BANDWIDTH
2100 - 2200 MHz

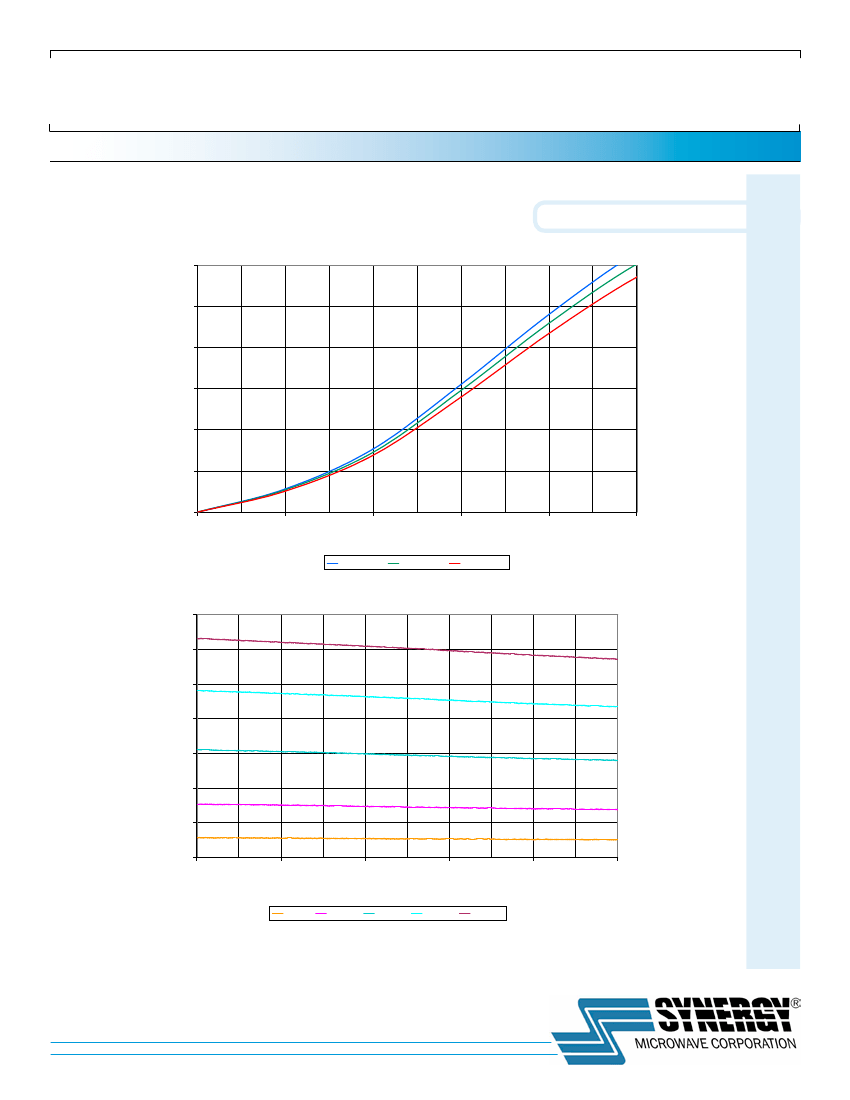

Data @ 25ºC
120
PERFORMANCE PLOTS
100
Phase Shift (deg.)
80
60
40
20
0
0
1
2
2100 MHz
2150 MHz
3
2200 MHz
4
5
Control Voltage (Vdc)
140
120
Phase Shift/Volt (degrees)
100
80
60
40
20
0
2100
2120
2140
2160
2180
2200
Frequency (MHz)
1 Volt
2 Volts
3 Volts
4 Volts
5 Volts
Copyright © Synergy Microwave Corporation
201 McLean Boulevard • Paterson, New Jersey 07504 • Tel: (973) 881-8800 • Fax: (973) 881-8361
E-Mail: sales@synergymwave.com • World Wide Web: http://www.synergymwave.com
[ 2 of 3 ]
PHASE SHIFTER
SURFACE MOUNT MODEL:
PS2122A
OPTIMIZED BANDWIDTH
2100 - 2200 MHz

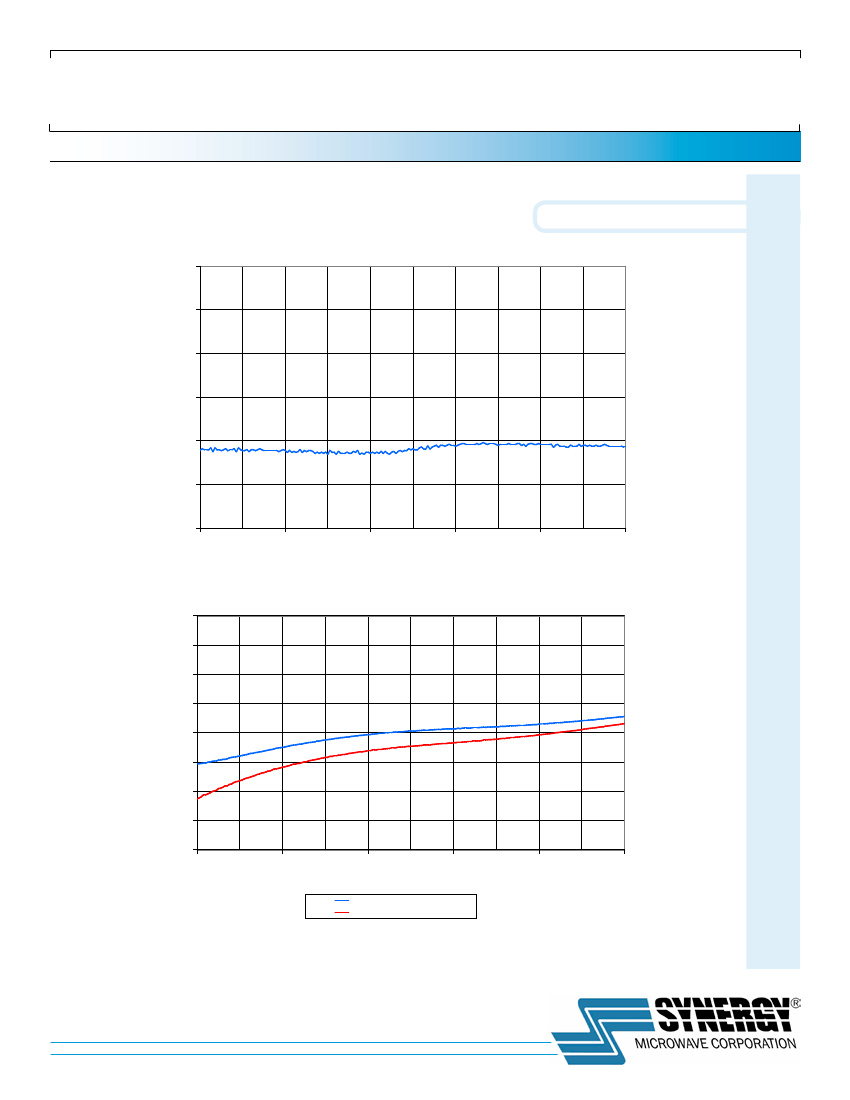

Data @ 25ºC
0.0
PERFORMANCE PLOTS
0.5
Insertion Loss (dB)
1.0
1.5
2.0
2.5
3.0
2100
2120
2140
2160
2180
2200
Frequency (MHz)
0
5
10
Return Loss (dB)
15
20
25
30
35
40
2100
2120
2140
2160
2180
2200
Frequency (MHz)
S22 RETURN LOSS
S11 RETURN LOSS
