Ratioplast-Electronics
Serie
Homepage: www.ratioplast.de / E-Mail: info@ratioplast.de
Tel.: +49 (0) 5741 / 23 661-0 / Fax: +49 (0) 5741 / 23 661-20
041
STIFTLEISTEN
PIN HEADERS

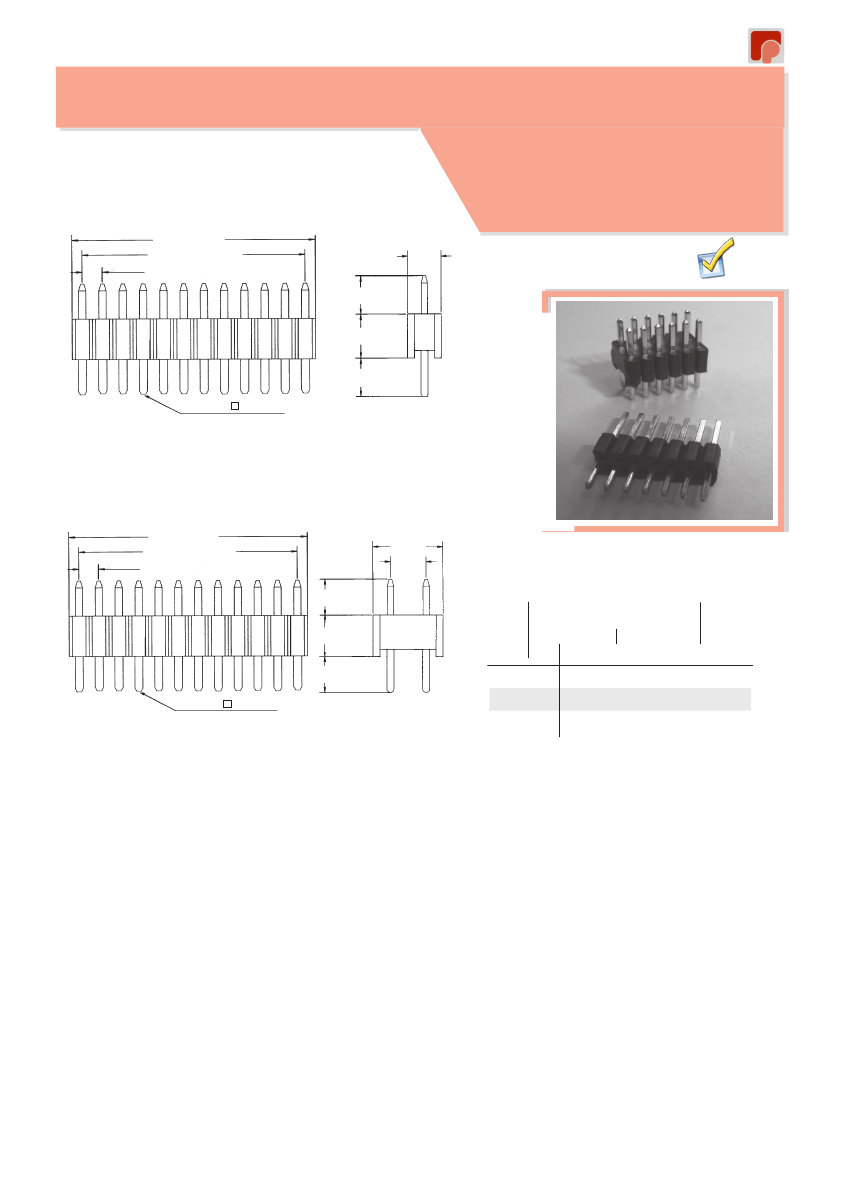

1-, 2-REIHIG, GERADE, Raster = 1,27 mm
1-, 2-ROW, STRAIGHT, Pitch = 1,27 mm
Steckbereich mit Vierkantstift 0,46 mm,
passend zu Serie 121 bzw. 122/129
Contact area square pin 0,46 mm,
mating series 121 or 122/129
Nx1,27
(N-1)x1,27
1,27
B
2,5
RoHs
H
C
0,46
N/2x1,27
(N/2-1)x1,27
1,27
B
5,0
2,54
Abmessung/Dimensions
Codierte Stiftlänge/
Länge Lötbereich/
Encoded pin length
Length solder area
Länge Steckbereich/
Length contact area
H
B
C
C
2,60
3,00
2,60
-0
-1
-2
2,80
6,00
6,00
0,53
0,46
30
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
Ratioplast-Electronics
Serie
Homepage: www.ratioplast.de / E-Mail: info@ratioplast.de
Tel.: +49 (0) 5741 / 23 661-0 / Fax: +49 (0) 5741 / 23 661-20
041
STIFTLEISTEN
PIN HEADERS
Nylon 6T
UL94-V0
1-, 2-REIHIG, GERADE, Raster = 1,27 mm
1-, 2-ROW, STRAIGHT, Pitch = 1,27 mm
Technische Daten
Isolierkörper
Farbe
Kontaktmaterial
Nennspannung
Nennstrom
Temperaturbereich
Lötwärmebeständigkeit
Empfohlenes Leiterplatten-Layout/
Recommended P.C.B Layout
1,27+0,05
Weitere technische Informationen zu den Produkten erhalten Sie auf Anfrage
Ø 0,75+0,05
Raster / Pitch
1,27mm
Technical Data
Insulator
Colour
Contact Material
Current Voltage
Current Rating
Temperature Range
Resistance to soldering
Nylon 6T
UL94-V0
2-reihig / 2-row
1,27+0,05
2,54
More technical Information on request
Ø 0,75+0,05
BESTELLBEISPIEL
HOW TO ORDER
BITTE ERSETZEN SIE `X`DURCH UNTEN AUFGEFÜHRTEN CODE
PLEASE REPLACE `X`WITH CODING LISTED BELOW
041
1H = Isolierkörperhöhe (H) 1,7mm - Height of insulator (H) 1,7mm
2H = Isolierkörperhöhe (H) 2,5mm - Height of insulator (H) 2,5mm
Veredelung - Plating
FL = Flash Vergoldet - Flash gold plated
(Andere Veredelungen auf Anfrage - Other platings on request)
1= 1- reihig -1- row
2= 2- reihig - 2- row
1 = 1,27 mm Raster - Pitch
9 = Sonderraster - Other pitch
Polzahl - Number of contacts
(003... 050) (1- reihig - 1- row))
(006...100) (2- reihig - 2- row))
XX
XX
X
1
X
XXX - X
Inhaltsverzeichnis
Tabel of content
(Au)
Codierte Pinlänge (siehe Tabelle) -
Encoded pin length (see table)
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request.
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
31
IC Sockel /
IC sockets
Raster / Pitch
2,54mm
Raster / Pitch
2,0mm
Black
Phosphor Bronze
250 V AC
1A
- 40°C ... +105°C
235°C (30-60 sec.)
max. 260°C (10 sec.)
Raster / Pitch
1,0mm
Schwarz
Phosphor Bronze
250 V AC
1A
- 40°C ... +105°C
235°C (30-60 sek.)
max. 260°C (10 sek.)
1-reihig / 1-row
