5 mm (T1 ¾) LED, Diffused
LR 5460, LS 5460, LY 5460, LG 5460
Besondere Merkmale
•
Gehäusetyp:
eingefärbtes, diffuses
5 mm (T1 ¾) Gehäuse
•
Besonderheit des Bauteils:
Lötspieße ohne
Aufsetzebene
•
Wellenlänge:
645 nm (rot),
628 nm (super-rot), 587 nm (gelb),
570 nm (grün)
•
Abstrahlwinkel:
50°
•
Technologie:
GaAlP
•
optischer Wirkungsgrad:
0,4 lm/W (rot),
1,5 lm/W (super-rot, gelb), 2,5 lm/W (grün)
•
Gruppierungsparameter:
Lichtstärke
•
Lötmethode:
Wellenlöten (TTW)
•
Verpackung:
Schüttgut, gegurtet lieferbar
Anwendungen
• optischer Indikator
• Hinterleuchtung (LCD, Handy, Schalter,
Tasten, Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
Features
•
package:
colored, diffused 5 mm (T1 ¾)
package
•
feature of the device:
solder leads without
stand-off
•
wavelength:
645 nm (red),
628 nm (super-red), 587 nm (yellow),
570 nm (green)
•
viewing angle:
50°
•
technology:
GaAlP
•
optical efficiency:
0.4 lm/W (red),
1.5 lm/W (super-red, yellow), 2.5 lm/W (green)
•
grouping parameter:
luminous intensity
•
soldering methods:
TTW soldering
•
packing:
bulk, available taped on reel
Applications
• optical indicators
• backlighting (LCD, cellular phones, switches,
keys, displays, illuminated advertising, general
lighting)
• interior automotive lighting (e.g. dashboard
backlighting, etc.)
• marker lights (e.g. steps, exit ways, etc.)
2001-03-12
1
LR 5460, LS 5460, LY 5460, LG 5460
Typ
Type
Emissions-
farbe
Color of
Emission
Gehäuse-
farbe
Color of
Package
Lichtstärke
Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
0.45 ...
1.12 ...
1.80 ...
1.12 ...
2.8
1.8
2.8
7.1
Lichtstrom
Luminous
Flux
I
F
= 10 mA
Φ
V
(mlm)
4 (typ.)
3 (typ.)
5 (typ.)
6 (typ.)
35 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
35 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
20 (typ.)
12 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
Bestellnummer
Ordering Code
LR 5460-DG
LR 5460-F
LR 5460-G
LR 5460-FJ
LS 5460-HL
LS 5460-J
LS 5460-K
LS 5460-L
LS 5460-JM
LY 5460-HL
LY 5460-J
LY 5460-K
LY 5460-L
LY 5460-JM
LG 5460-GK
LG 5460-H
LG 5460-J
LG 5460-K
LG 5460-HL
red
red diffused
Q62703-Q1392
Q62703-Q1393
Q62703-Q1394
Q62703-Q1395
Q62703-Q1396
Q62703-Q1746
Q62703-Q1397
Q62703-Q1398
Q62703-Q3225
Q62703-Q1400
Q62703-Q1401
Q62703-Q1402
Q62703-Q2403
Q62703-Q1403
Q62703-Q1407
Q62703-Q1406
Q62703-Q1867
Q62703-Q2014
Q62703-Q3190
super-red
red diffused
2.80 ... 18.0
4.50 ... 7.1
7.10 ... 11.2
11.20 ... 18.0
4.50 ... 28.0
2.80 ... 18.0
4.50 ... 7.1
7.10 ... 11.2
11.20 ... 18.0
4.50 ... 28.0
1.80 ... 11.2
2.80 ... 4.5
4.50 ... 7.1
7.10 ... 11.2
2.80 ... 18.0
yellow
yellow diffused
green
green diffused
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 % ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and a tolerance of ±11 %.
Anm.: Die Standardlieferform von Serientypen beinhaltet eine untere bzw. eine obere Familiengruppe oder
mindestens zwei Einzelgruppen.
In einer Verpackungseinheit / Gurt ist immer nur eine Helligkeitsgruppe enthalten.
Die technologiebedingte Helligkeits-Streuung der heutigen LED-Herstellprozesse über einen längeren
Fertigungszeitraum (Halbleitermaterial - Chipherstellung - Montageprozesss) erlaubt keine Zusage einer
einzelnen Helligkeitsgruppe. Daher müssen mindestens zwei Helligkeitsgruppen vorgesehen werden!
Note:
The standard shipping format for serial types includes a lower or upper family group or at least two individual
groups.
No packing unit / tape ever contains more than one luminous intensity group.
Luminosity variations caused by the technology used in current LED manufacturing processes over a
protracted manufacturing period (semiconductor material - chip fabrication - assembly process) mean that it is
not possible to assign LEDs to a single luminous intensity group. For this reason at least two luminous intensity
groups must be provided!
2001-03-12
2
LR 5460, LS 5460, LY 5460, LG 5460
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power consumption
T
A
≤
25 °C
Symbol
Symbol
LR
Wert
Value
LS, LY, LG
– 55 … + 100
– 55 … + 100
+ 100
45
40
0.5
°C
°C
°C
mA
A
Einheit
Unit
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
95
5
130
V
mW
Wärmewiderstand
1)
Thermal resistance
Sperrschicht/Umgebung
R
th JA
Junction/ambient
R
th JS
Sperrschicht/Lötpad
Junction/soldering point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
Minimale Beinchenlänge
Minimum lead length
1)
400
180
K/W
K/W
R
th
erhöht sich um 13 K/W pro mm Beinchenlänge.
Each additional 1 mm of lead length increases R
th
by 13 K/W.
2001-03-12
3
LR 5460, LS 5460, LY 5460, LG 5460
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA
Dominantwellenlänge
1)
Dominant wavelength
I
F
= 10 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
2)
Forward voltage
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
1)
Symbol
Symbol
LR
(typ.)
Wert
Value
LS
635
LY
586
LG
572
660
Einheit
Unit
nm
λ
peak
λ
dom
∆λ
(typ.)
645
628
587
570
nm
(typ.)
35
45
45
25
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
50
1.6
1.9
0.01
10
0.03
50
2.0
2.5
0.01
10
0.11
50
2.0
2.5
0.01
10
0.10
50
2.0
2.5
0.01
10
0.11
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
µ
A
µ
A
nm/K
(typ.)
TC
λdom
0.06
0.07
0.07
0.07
nm/K
(typ.)
TC
V
– 1.4 – 1.9 – 1.9 – 1.4 mV/K
(typ.)
η
opt
0.4
1.5
1.5
2.5
lm/W
Wellenlängen werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±1 nm ermittelt.
Wavelengths are tested at a current pulse duration of 25 ms and a tolerance of ±1 nm.
Spannungswerte werden mit einer Stromeinprägedauer von 1 ms und einer Genauigkeit von ±0,1 V ermittelt.
Voltages are tested at a current pulse duration of 1 ms and a tolerance of ±0.1 V.
2)
2001-03-12
4
LR 5460, LS 5460, LY 5460, LG 5460

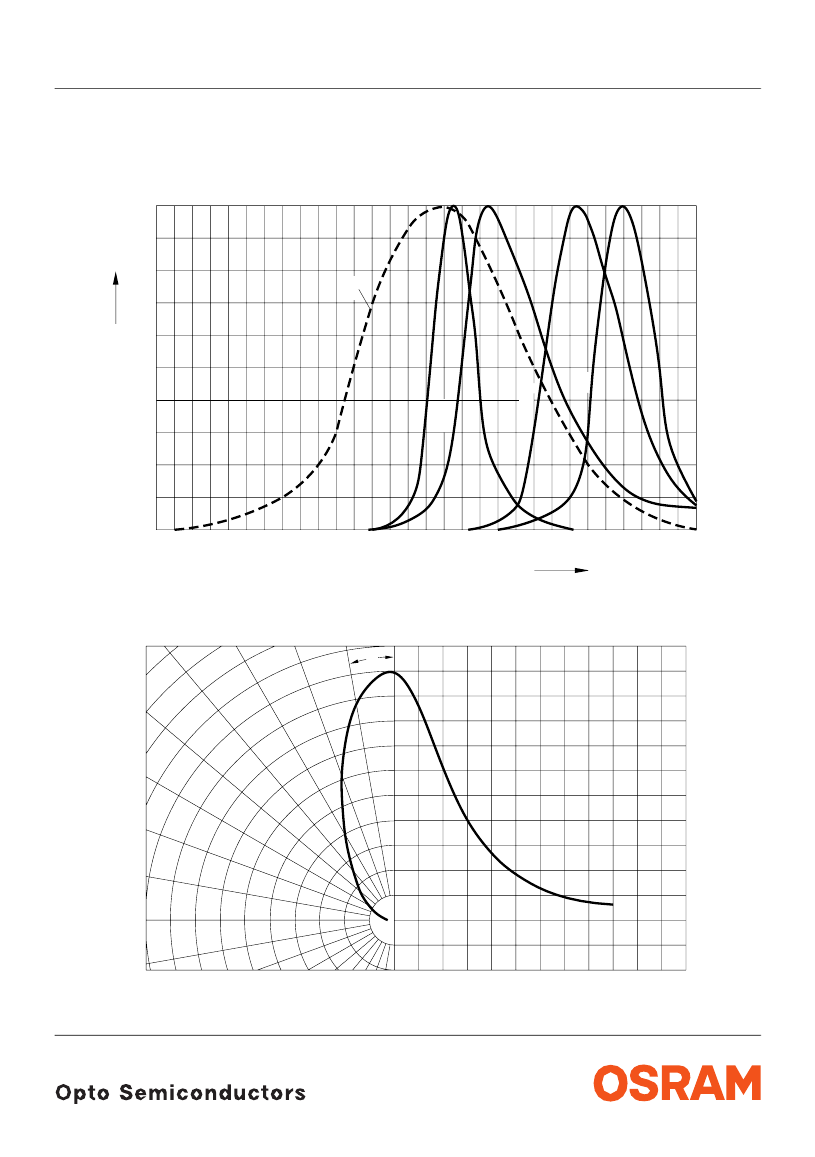

Relative spektrale Emission
I
rel
=
f
(
λ
),
T
A
= 25 °C,
I
F
= 10 mA
Relative Spectral Emission
V(
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
100
%
OHL01164
I
rel
80
V
λ
60
red
green
20
0
400
450
500
550
yellow
40
600
super-red
650
nm
700
λ
Abstrahlcharakteristik
I
rel
=
f
(
ϕ
)
Radiation Characteristic
40˚
30˚
20˚
10˚
ϕ
0˚
1.0
OHL01191
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2001-03-12
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
