SPECIFICATIONS
1. INDUCTANCE: (1-3) @ 10KHz, 0.1V > 2mHy
2. LEAKAGE INDUCTANCE: (1-3) @ 100KHz, (4-6) SHORTED <
8µHy
3. INTERWINDING CAPACITANCE: (1-3) TO (4-6) @ 1V, 100KHz
< 5pf
4. TURNS RATIO: (1-3):(4-6) = 1CT:1CT
5. DCR: (1-3) = 0.8 OHMS NOM
(4-6) = 1.0 OHMS NOM
6. HIPOT: 3750 VRMS, (60 Hz)
Test MIL-T-27, Section 4.8.8
(Test voltage applied at a rate
not exceeding 500 VRMS/ second.)
7. THIS TRANFORMER FOR USE
WITH MAXIM 250/251,
ISOLATION TRANSFORMER
AGENCY APPROVAL - NA
PN
REV
22230
J
NOTE: MARKING IN TWO LINES!

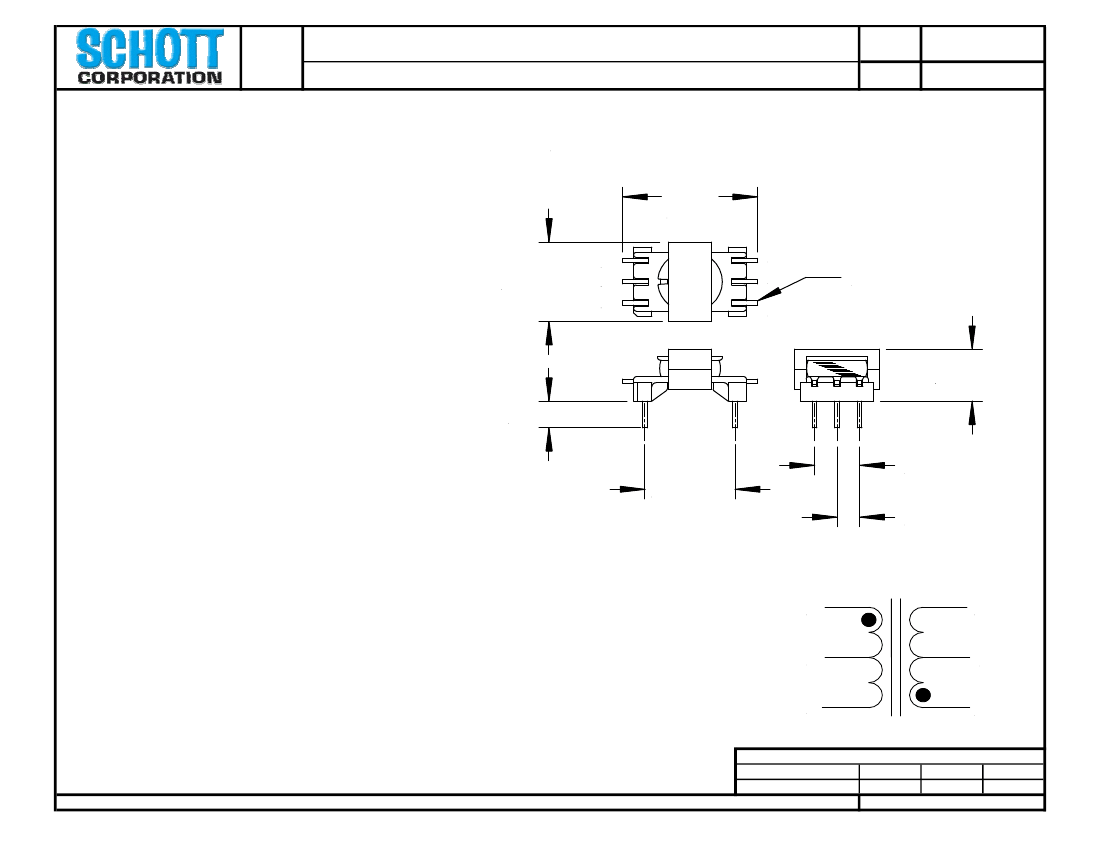

.650
MAX
602 YYWW
12908 *
.385 MAX
3
2
1
4
5
6
.020 SQ PINS (6X)
.250 MAX
.125 (6X)
.200 CTR (2X)
.400 CTR
.100 (2X)
3
2
1
INCHES-DECIMALS
MILLIMETERS (mm)
.XX = ± .01
.XX = ± 0.2
.XXX = ±.005
4
5
6
ANGLES ± 1°
TOLERANCES UNLESS OTHERWISE SPECIFIED
