Datum
date
class
ERNI
RC 2
Anforderungsstufe
11,6 max
a
c
e
6
±0,2
1
15 x 5,08 =76,2
95 max
a32
5,08
2 x 5,08 = 10,16
a2
a
15,7
-0,3
6
0,3
3
c
e
2,8
e32
+0,1
13,6
-0,1
+0,2
1
85
-0,2
90
±0,10
+0,1
e2
Elastische Einpresszone /
compliant pressfit zone
Isolierwerkstoff /
housing material:
PBT GF30
Bauart 7 /
type 7
Anforderungsstufe 2 = 400 Steckzyklen /
performance class 2 = 400 mating cycles
Fehlende Masse und Angaben nach IEC 60 603-2 / DIN EN 60 603-2
Missing information and dimensions per IEC 60 603-2 / DIN EN 60 603-2
Bestückungsplan /
contact layout
32
30
28
26
24
22
20
18
16
14
12
bestückt /
assembled
10
8
6
4
2
a
c
e
Schichtaufbau im metallisierten Loch siehe Zeichnung 164062 / Nr. 10
diameter of drilled hole see drawing 164062 / No. 10
0,09
1)
ø
1,6
+ 0,06
Durchmesser des metallisierten Loches
-
- 0,06
ø
1,6
+ 0,09
Diameter of finished plated-through hole
Leiterplatten-Lochbild Vorschlag /
PCB drillhole pattern proposal
2,8
+0,1
1)
0,05
alle Löcher /
all holes
a
Copyright by ERNI GmbH
Proprietary notice pursuant to ISO 16016 to be observed.
2,9
XXXX
-0,3
0,3
c
e
Information:
Tolerances
All Dimensions
in mm
Scale
2:1
2 x 5,08 = 10,16
32
30
28
5,08
26
24
22
20
18
16
14
12
10
8
6
4
2
8,17
15 x 5,08 (=76,2)
90
All rights reserved.
Only for Information.
To ensure that this is the latest
version of this drawing, please
contact one of the ERNI companies
before using.
a
Index
06.05.2013
Date
Designation
Subject to modification without
prior notice.
Drawing will not be updated.

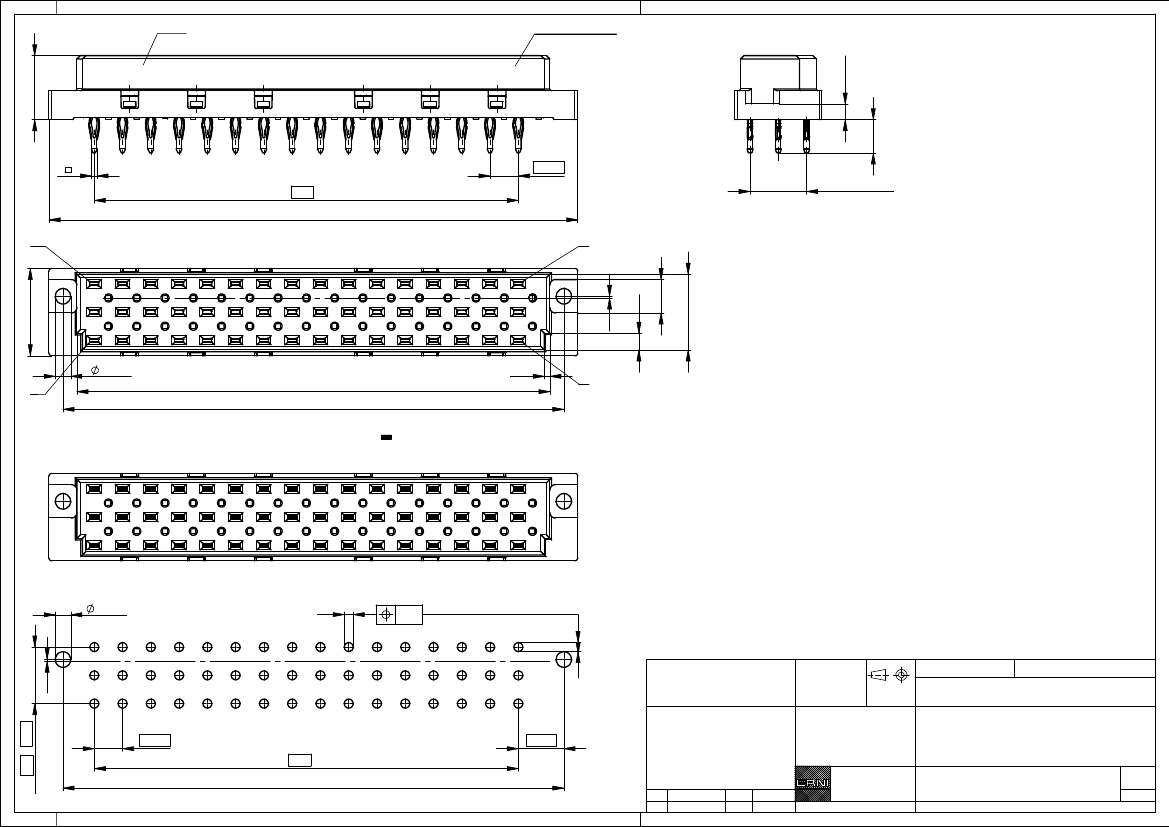

Federleiste E 48 EE
Fem. Connector E 48 Pressfit
www.ERNI.com
Class
354444
STVE
I
A3
