Approval Sheet For Product Specification
Issued Date:
Product Name: 190MHz IF SAW Filter5.0X5.0 mm
TST Parts No.: TB0103A
Customer Parts No.:
Company:
Division:
Approved by :
Date:
Checked by:
Approval by:
Date:
Andy Lee
Francis Chen
Sep. 28. 2006
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
FR-71S03-01
No.3, Industrial 2nd Rd., Ping-Chen Industrial District, Taoyuan, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
E-mail: tstsales@mail.taisaw.com
TAI-SAW TECHNOLOGY CO., LTD.
SAW Filter 190MHz 5x5
MODEL NO.: TB0103A
A.
MAXIMUM RATING:
1. Input Power Level: 10 dBm
2. Operating Temperature: -30°C to +70°C
3. Storage Temperature: -30°C to +70°C
ELECTRICAL CHARACTERISTICS :
Item
Unit
MHz
dB
MHz
ns
dB
dB
dB
dB
REV. NO.:2
RoHS Compliant
Lead free
Lead-free soldering
B.
Center frequency,
Fc
Insertion Loss,
IL
Passband width,
BW5
Group Delay,GD
Attenuation:(Reference level from Min IL)
Fc –20 to –10MHz(170-180MHz)
Fc –10 to –4.5MHz(180-185.5MHz)
Fc +4.5 to +10MHz(194.5-200MHz)
Fc +10 to +20MHz(200-210MHz)

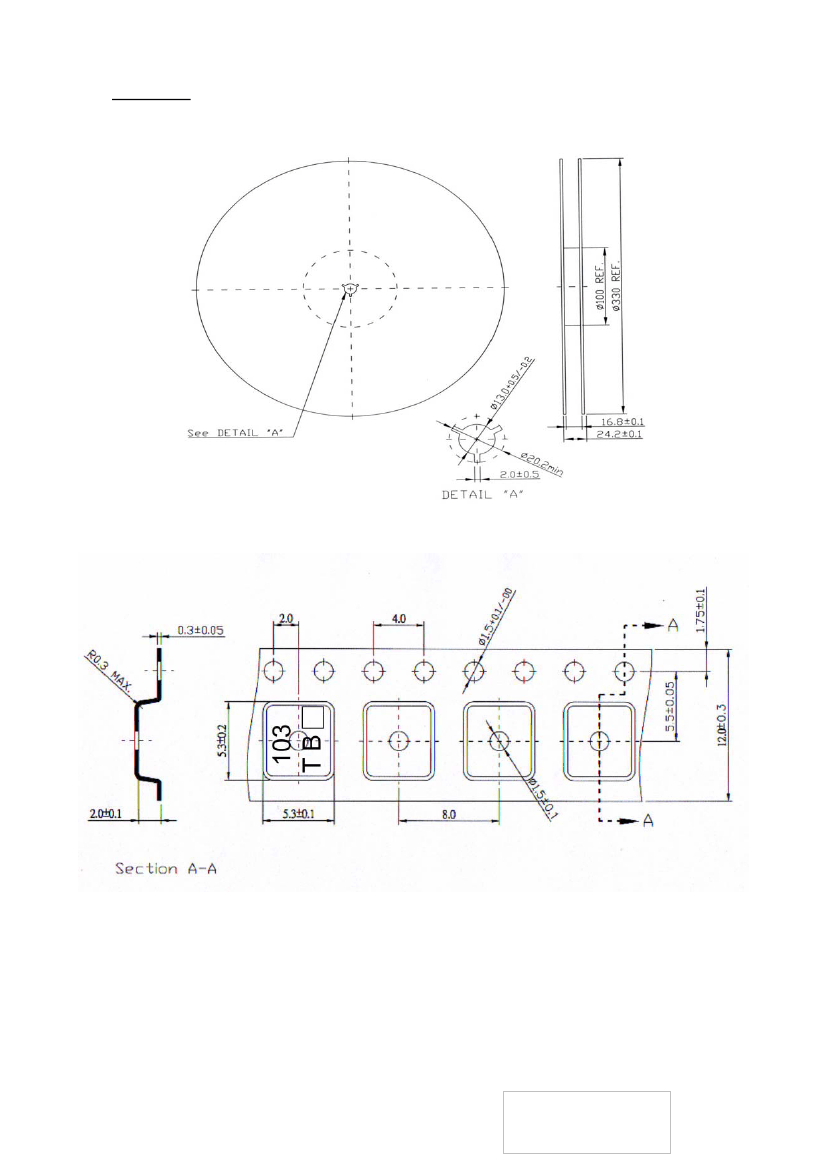

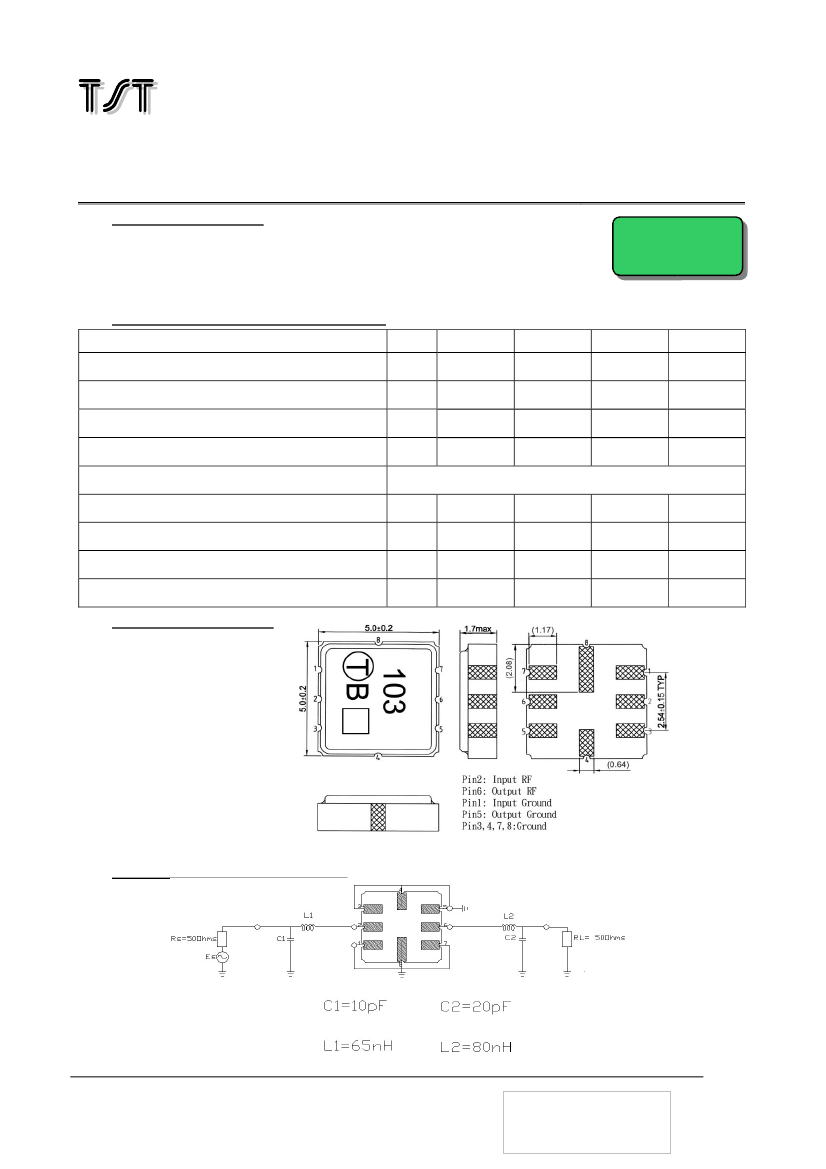

C. OUTLINE DRAWING:
Min.
-
-
4.8
-
27
25
25
27
Typical.
190
8.0
5.73
70
34
31
30
33
Max.
-
10
150
-
-
-
-
Note
D.
MATCHING CONFIGURATION:
Note1: The values of components for matching circuit will vary slightly due to parasitic capacitor of PCB
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
2
E.
FREQUENCY CHRACTERISTICS:
Fig-1 S21 Response
Fig-2 Group Delay
