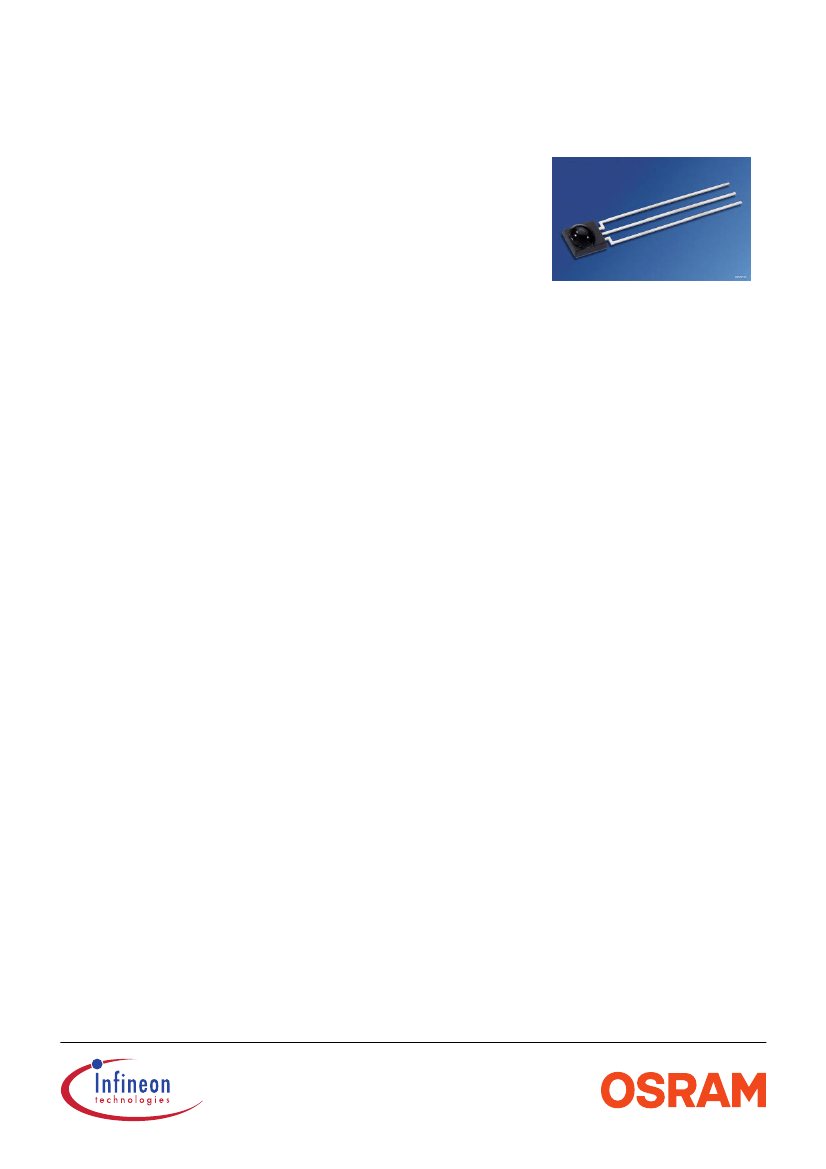

IR-Empfänger für Fernbedienungen
IR-Receiver for Remote Control Systems
SFH 5110
SFH 5111
Beschreibung
SFH 5110 und SFH 5111 sind Infrarot-Empfänger
für die Erkennung von Signalen aus Infrarot-Fern-
bedienungssystemen und bestehen aus Fotodi-
ode, Vorverstärker, automatischer Verstärkungs-
regelung, Bandpaß-Filter und Demodulator. Das
schwarz eingefärbte Gehäuse dient zur Unter-
drückung des Tageslichteinflusses.
Wesentliche Merkmale
• IC mit monolithisch integrierter Fotodiode
(Ein-Chip Lösung)
• Speziell geeignet für Anwendungen von
940 nm
• Hohe Empfindlichkeit
• Variable Bandpaß-Filterfrequenz
• TTL und CMOS kompatibel
• Ausgang: aktiv „Low“
• Keine externe Beschaltung nötig
Anwendungen
• Empfänger in Fernbedienungen für TV,
Videorekorder, HiFi, Satellitenempfänger und
CD-Spieler
• Optischer Schalter
Description
SFH 5110 and SFH 5111 are IR receivers to de-
tect light from infrared remote control systems.
The IC includes photodiode, preamplifier, auto-
matic gain control, bandpass and demodulator.
The black-colored package is designed as day-
light-cutoff filter.
Features
• IC with monolithic integrated photodiode (single
chip solution)
• Especially suitable for applications of 940 nm
• High sensitivity
• Various bandpass filter frequency
• TTL and CMOS compatibility
• Output: active Low
• No external components necessary
Applications
• Remote control module for TV sets, VCRs, hi-fi
audio receivers, SAT receivers and compact
disk players
• Optical Switch
2000-01-01
1
OPTO SEMICONDUCTORS
SFH 5110, SFH 5111
Kennwerte
(
T
A
= 25
°C)
Characteristics
Bezeichnung
Parameter
Betriebsspannung
Supply voltage
Stromaufnahme,
V
CC
= 5 V,
E
= 0
Current consumption
Wellenlänge der max. Fotoempfindlichkeit
Wavelength of max. sensitivity
Spektraler Bereich der Fotoempfindlichkeit
Spectral range of sensitivity
Ausgangsspannung
Output voltage
Output “High” - (
I
q
= 10
µA)
Output “Low” - (
I
q
= 500
µA)
Trägerfrequenz
Carrier frequency
Symbol
Symbol
min.
Wert
Value
typ.
5.0
1.3
940
–
max.
5.5
–
–
1100
V
mA
nm
nm
V
4.5
–
–
830
Einheit
Unit
V
CC
I
CC
λ
s max
λ
V
OUT high
V
OUT low
f
0
V
S
– 0.5 –
–
–
–
–
–
–
–
–
30
33
36
38
40
0.35
–
0.5
–
–
–
–
–
0.5
kHz
Min. Bestrahlungsstärke (Testsignal, s.
Fig. 3)
Min. Threshold irradiance (test signal, see
Fig. 3)
f
=
f
0
,
t
p,I
= 600
µs
Min. Eingangspulsbreite „ON“
(Testsignal, s.
Fig. 3)
1)
Min. Input pulse width “ON”
(test signal, see
Fig. 3)
1)
Ausgangspulsbreite „ON“
(Testsignal, s.
Fig. 3)
Output pulse width “ON” (test signal, see
Fig. 3,
E
e
= 1 mW/m
2
)
50%-Filterbandbreite,
f
=
f
O
,
E
V
= 0,
V
CC
= 5 V
50%-Filter bandwidth
1)
E
e min
mW/m
2
t
p,I
6/
f
O
–
–
µs
t
p,O
t
p,I
– 6/
f
O
–
t
p,I
+ 6/
f
O
µs
∆
f
50%
3
–
6
kHz
Die volle Empfindlichkeit wird bei einer Burstlänge von mindestens 6 Pulsen erreicht. Die Reichweite bei
Verwendung eines typischen Senders (SFH 4510/SFH 4515,
I
F
= 500 mA) beträgt etwa 30 m.
A minimum burst length of 6 pulses is necessary for full sensitivity. The transmission distance with a typical
transmitter (SFH 4510/SFH 4515,
I
F
= 500 mA) is about 30 m.
1)
2000-01-01
3
