SFH 2540/FA
SFH 2545/FA
Silizium-PIN-Fotodiode mit sehr kurzer Schaltzeit
Silicon PIN Photodiode with Very Short Switching Time
SFH 2540/FA
SFH 2545/FA
Maße in mm, wenn nicht anders angegeben/Dimensions in mm, unless otherwise specified.
Wesentliche Merkmale
q
Speziell geeignet für Anwendungen im
Bereich von 400 nm bis 1100 nm
(SFH 2540/2545) und bei 880 nm
(SFH 2540 FA/2545 FA)
q
Kurze Schaltzeit (typ. 5 ns)
q
5 mm-Plastikbauform im LED-Gehäuse
q
Auch gegurtet lieferbar
q
Für Oberflächenmontage geeignet
Anwendungen
q
Industrieelektronik
q
“Messen/Steuern/Regeln”
q
Schnelle Lichtschranken für Gleich- und
Wechsellichtbetrieb
Typ
Type
SFH 2540
SFH 2545
Semiconductor Group
Bestellnummer
Ordering Code
Q
Q
1
Features
q
Especially suitable for applications from
q
q
q
q
400 nm to 1100 nm (SFH 2540/2545) and of
880 nm (SFH 2540 FA/2545 FA)
Short switching time (typ. 5 ns)
5 mm LED plastic package
Also available on tape
Suitable for surface mounting
Applications
q
Industrial electronics
q
For control and drive circuits
q
Photointerrupters
Typ
Type
SFH 2540 FA
SFH 2545 FA
Bestellnummer
Ordering Code
Q62702-P1795
Q
07.96
SFH 2540/FA
SFH 2545/FA
Grenzwerte
Maximum Ratings
Bezeichnung
Description
Betriebs- und Lagertemperatur
Operating and storage temperature range
Löttemperatur (Lötstelle 2 mm vom
Gehäuse entfernt bei Lötzeit
t
≤
3 s)
Soldering temperature in 2 mm distance
from case bottom (
t
≤
3 s)
Sperrspannung
Reverse voltage
Verlustleistung
Total power dissipation
Symbol
Symbol
Wert
Value
– 55 ... + 100
230
Einheit
Unit
°C
°C
T
op
;
T
stg
T
S
V
R
P
tot
50
100
V
mW
Kennwerte
(T
A
= 25
°C)
Characteristics
Bezeichnung
Description
Symbol
Symbol
SFH 2540
SFH 2545
Fotoempfindlichkeit
Spectral sensitivity
V
R
= 5 V, Normlicht/standard light A,
T
= 2856 K,
V
R
= 5 V,
λ
= 870 nm,
E
e
= 1 mW/cm
2
Wellenlänge der max. Fotoempfindlichkeit
Wavelength of max. sensitivity
Spektraler Bereich der Fotoempfindlichkeit
S
= 10 % von
S
max
Spectral range of sensitivity
S
= 10 % of
S
max
Bestrahlungsempfindliche Fläche
Radiant sensitive area
Abmessung der bestrahlungsempfindlichen
Fläche
Dimensions of radiant sensitive area
Abstand Chipoberfläche zu Gehäuseober-
fläche
Distance chip front to case surface
Wert
Value
SFH 2540 FA
SFH 2545 FA
Einheit
Unit
S
S
λ
S max
λ
100 (> 75)
–
850
400 ... 1100
–
70 (> 50)
900
750 ... 1100
nA/Ix
µA
nm
nm
A
L
×
B
L
×
W
H
1
1
×
1
1
1
×
1
mm
2
mm×mm
3.9 ... 4.4
3.9 ... 4.4
mm
Semiconductor Group
2
SFH 2540/FA
SFH 2545/FA
Kennwerte
(T
A
= 25
°C)
Characteristics
(cont’d)
Bezeichnung
Description
Symbol
Symbol
SFH 2540
SFH 2545
Halbwinkel
Half angle
Dunkelstrom,
V
R
= 10 V
Dark current
Spektrale Fotoempfindlichkeit,
λ
= 850 nm
Spectral sensitivity
Quantenausbeute,
λ
= 850 nm
Quantum yield
Leerlaufspannung
Open-circuit voltage
E
v
= 1000 Ix, Normlicht/standard light A,
T
= 2856 K
E
e
= 0.5 mW/cm
2
,
λ
= 870 nm
Kurzschlußstrom
Short-circuit current
E
v
= 1000 Ix, Normlicht/standard light A,
T
= 2856 K
E
e
= 0.5 mW/cm
2
,
λ
= 870 nm
Anstiegs- und Abfallzeit des Fotostromes
Rise and fall time of the photocurrent
R
L
= 50
Ω;
V
R
= 5 V;
λ
= 850 nm;
I
p
= 800
µA
Kapazität,
V
R
= 0 V,
f
= 1 MHz,
E
= 0
Capacitance
Temperaturkoeffizient von
V
O
Temperature coefficient of
V
O
Temperaturkoeffizient von
I
SC
Temperature coefficient of
I
SC
Normlicht/standard light A
λ
= 870 nm
Rauschäquivalente Strahlungsleistung
Noise equivalent power
V
R
= 20 V,
λ
= 850 nm
Nachweisgrenze,
V
R
= 20 V,
λ
= 850 nm
Detection limit
ϕ
±
15
1 (≤ 5)
0.62
0.89
Wert
Value
SFH 2540 FA
SFH 2545 FA
±
15
1 (≤ 5)
0.59
0.86
Grad
deg.
nA
A/W
Electrons
Photons
Einheit
Unit
I
R
S
λ
η
V
O
V
O
430 (> 360)
–
–
390 (> 320)
mV
mV
I
SC
I
SC
t
r
,
t
f
100
–
5
–
35
5
µA
µA
ns
C
0
TC
V
11
– 2.6
11
– 2.6
pF
mV/K
TC
I
NEP
0.18
–
2.9
×
10
– 14
–
0.1
2.9
×
10
– 14
%/K
W
√Hz
cm ·
√Hz
W
D*
3.5
×
10
12
3.5
×
10
12
Semiconductor Group
3
SFH 2540/FA
SFH 2545/FA

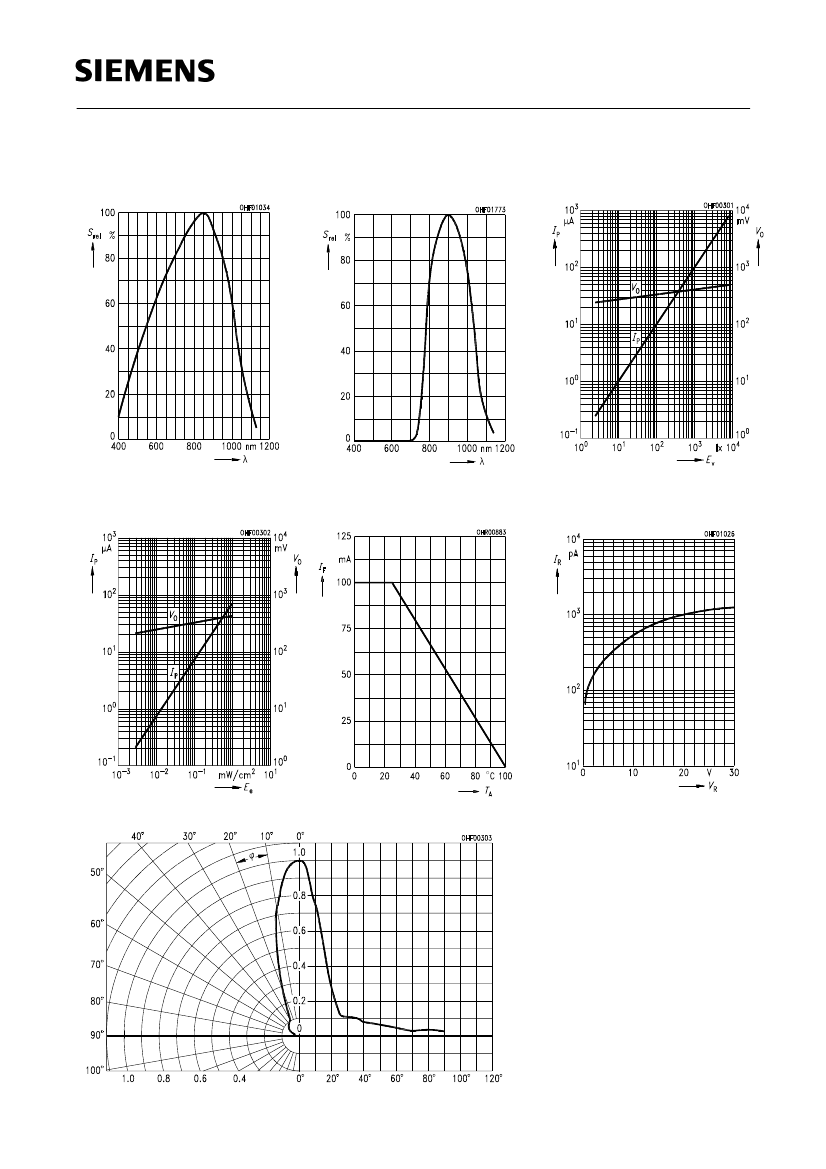

Relative spectral sensitivity
S
rel
=
f
(λ)
SFH 2540/2545
Relative spectral sensitivity
S
rel
=
f
(λ)
SFH 2540 FA/2545 FA
Photocurrent
I
P
=
f
(E
v
),
V
R
= 5 V
Open-circuit voltage
V
O
=
f
(E
v
)
SFH 2540/2545
Photocurrent
I
P
=
f
(E
e
),
V
R
= 5 V
Open-circuit-voltage
V
O
=
f
(E
e
)
SFH 2540 FA/2545 FA
Total power dissipation
P
tot
=
f
(T
A
)
Dark current
I
R
=
f
(V
R
),
E
= 0
Directional characteristics
S
rel
=
f
(ϕ)
Semiconductor Group
4
