SFAD501G
THRU
SFAD508G
5.0 AMPS. Glass Passivated Super Fast Rectifiers
Voltage Range
50 to 600 Volts
Current
5.0 Amperes
Features
Ultrafast Recovery
Low forward voltage drop
High current capability
High reliability
High surge current capability
.274(6.95)
.270(6.85)
.250(6.55)
.246(6.45)
.250(6.55)
.246(6.45)
.211(5.36)
.207(5.26)
DPAK
.093(2.35)
.089(2.25)
.013(0.54)
.011(0.48)
Marking
.043(1.10)
.035(0.90)
0 5
.384(9.75)
.364(9.25)
0 5
30
5
.112(2.85)
.092(2.35)
.059(1.45)
.039(0.95)
Mechanical Data
Case: Epoxy molded
Epoxy: UL 94V-O rate flame retardant
Terminals: Leads solderable per MIL-STD-
202, Method 208 guaranteed
Polarity: As marked
High temperature soldering guaranteed:
260
o
C/10 seconds.
Weight: 0.4 grams
.024(0.60)
.031(0.80)
.013(0.54)
.011(0.48)
.053(1.30)
.045(1.10)
.211(5.36)
.207(5.26)
.165(4.20)
.149(3.80)
1
2
3
Dimensions in inches and (millimeters)
Maximum Ratings and Electrical Characteristics
Rating at 25℃ambient temperature unless otherwise specified.
Single phase, half wave, 60 Hz, resistive or inductive load.
For capacitive load, derate current by 20%
Symbol
SFAD SFAD SFAD SFAD
Type Number
Maximum Recurrent Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified
Current @T
C
= 100℃
Peak Forward Surge Current, 8.3 ms Single
Half Sine-wave Superimposed on Rated
Load (JEDEC method )
Maximum Instantaneous Forward Voltage
@5.0A
Maximum DC Reverse Current
@ T
A
=25℃ at Rated DC Blocking Voltage
@ T
A
=125℃
Maximum Reverse Recovery Time (Note 1)
Typical Thermal Resistance (Note 3)
Typical Junction Capacitance (Note 2)
Operating Temperature Range
SFAD SFAD SFAD SFAD
501G 502G 503G 504G 505G 506G 507G 508G
Units
V
V
V
A
A
V
RRM
V
RMS
V
DC
I
(AV)
I
FSM
V
F
I
R
Trr
R
θ
JC
Cj
T
J
50
35
50
100 150 200 300 400 500 600
70 105 140 210 280 350 480
100 150 200 300 400 500 600
5.0
55
1.3
100
2.0
35
9.0
50
30
1.7
1.8
V
µA
mA
nS
℃/W
pF
℃
℃
-65 to +150
Storage Temperature Range
T
STG
-65 to +150
Notes: 1. Reverse Recovery Test Conditions: IF=0.5A, IR=1.0A, IRR=0.25A
2. Measured at 1 MHz and Applied Reverse Voltage of 4.0 V D.C.
3. Thermal Resistance from Junction to Case Mounted on Hestsink.
- 252 -

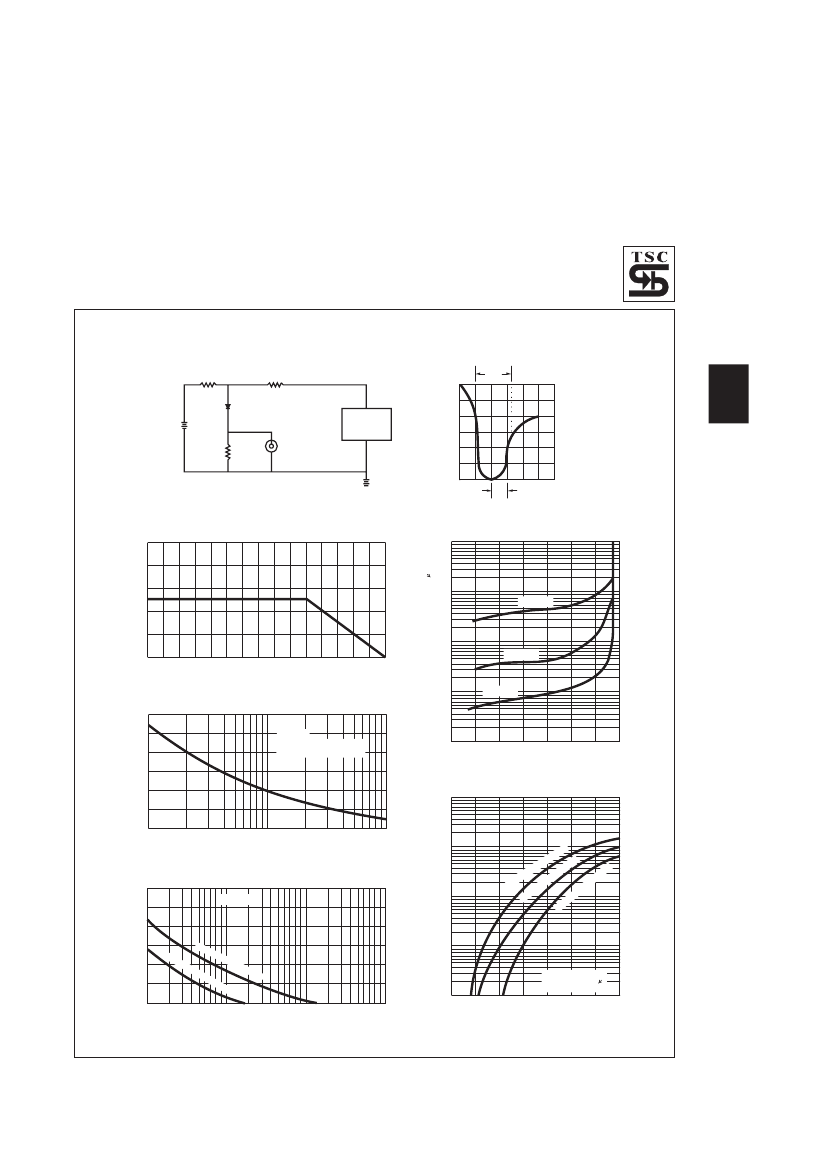

RATINGS AND CHARACTERISTIC CURVES (SFAD501G THRU SFAD508G)
FIG.1- REVERSE RECOVERY TIME CHARACTERISTIC AND TEST CIRCUIT DIAGRAM
50W
NONINDUCTIVE
10W
NONINDUCTIVE
+0.5A
(-)
DUT
(+)
50Vdc
(approx)
(-)
PULSE
GENERATOR
(NOTE 2)
1W
NON
INDUCTIVE
OSCILLOSCOPE
(NOTE 1)
(+)
0
-0.25A
trr
NOTES: 1. Rise Time=7ns max. Input Impedance=
1 megohm 22pf
2. Rise Time=10ns max. Sourse Impedance=
50 ohms
-1.0A
1cm
SET TIME BASE FOR
5/ 10ns/ cm
AVERAGE FORWARD CURRENT. (A)
FIG.2- MAXIMUM FORWARD CURRENT DERATING
CURVE
10
8
6
4
2
0
FIG.3- TYPICAL REVERSE CHARACTERISTICS
1000
INSTANTANEOUS REVERSE CURRENT. ( A)
100
TJ=100
0
C
10
TJ=75
0
C
0
50
CASE TEMPERATURE. ( C)
o
100
150
PEAK FORWARD SURGE CURRENT. (A)
FIG.4- MAXIMUM NON-REPETITIVE FORWARD SURGE
CURRENT PER LEG
60
50
40
30
20
10
TJ=125
0
C
8.3ms Single Half Sine Wave
JEDEC Method
1
TJ=25
0
C
0.1
0
20
40
60
80
100
120
140
PERCENT OF RATED PEAK REVERSE VOLTAGE. (%)
FIG.6- TYPICAL FORWARD CHARACTERISTICS
PER LEG
100
INSTANTANEOUS FORWARD CURRENT. (A)
0
1
2
5
10
20
50
100
NUMBER OF CYCLES AT 60Hz
30
10
FIG.5- TYPICAL JUNCTION CAPACITANCE PER LEG
60
Tj=25
0
C
3
1
50
4G
50
AD
6G
SF
50
G~
8G
AD
01
F
50
D5
~S
AD
FA
G
S
SF
05
G~
D5
07
FA
5
S
AD
SF
CAPACITANCE.(pF)
40
30
20
10
0
0.3
0.1
SF
AD
501
SF
G~
AD
SF
50
AD
5G
504
~S
G
FA
D0
8G
1
2
5
10
20
50
100
200
500
0.03
0.01
0.4
Tj=25
o
C
Pulse Width=300 s
1% Duty Cycle
0.6
0.8
1.0
1.2
1.4
1.6
1.8
REVERSE VOLTAGE. (V)
FORWARD VOLTAGE. (V)
