SPECIFICATIONS FOR
LCD MODULE
Module No.
JH24240320C
E-mail:
sales@jhlcd.com
Website:
www.jhlcd.com
JH24240320C
VER: 03.1
-
0-
Issue date: 2013/08/01
JEWEL HILL ELECTRONIC CO.,LTD.
TABLE OF CONTENTS
LCM NUMBER SYSTEM
1.INTRODUCTION…………………………………………………………………
2.GENERAL SPECIFICATION…………………………………………………...
3. MECHANICAL DRAWING…………………………………………………….
4.ABSOLUTE MAXIMUM RATINGS……………………………………………
5.ELECTRICAL CHARACTERISTICS……………………….............................
6.TOUCH PANEL SPECIFICATIONS…………………. ………………….........
7.OPTICAL CHARACTERISTICS……………………….....................................
8.PIN ASSIGNMENT……………………………………………………………….
9.BLOCK DIAGRAM……………………………………………………………….
10.LCM QUALITY CRITERIA…………………………………………………...
11.PACKING METHOD…………………………………………………………...
12.REVISION HISTORY…………………………………………………………..
SAMPLE APPROVED REPORT
JH24240320C
VER: 03.1
-
1-
Issue date: 2013/08/01
JEWEL HILL ELECTRONIC CO.,LTD.
LCM Number System
JH 24 240320 C T Y R M N T F L W
N -V00- SC
SPECIAL CODE: P: PIN;C:CONNECT;O: OTHER;........
VERSION NUMBER: V00½V99
IC CONTROLLER:
C:WITH CONTROLLER;
N:WITHOUT CONTROLLER;
BACKLIGHT COLOR:
W:WHITE;
O:OTHER;
BACKLIGHT MODE:
L:LED;
E:EL;
C:CCFL;
CONNECTOR:
H:HEATSEAL; Z:ZEBRA;
F:FPC
O:OTHER;
POLARIZER TYPE:
T:TRANSMISSIVE; F:TRANSFLECTIVE: O: OTHER
LCD DISPLAY MODE:
N: NEGATIVE; O:OTHER;
TEMPERATURE RANGE:
N: NORMAL TEMPERATURE; M:MIDDLE TEMPERATURE;
W: WIDE TEMPERATURE;
O:SUPER WIDE TEMPERATURE
VIEWING DIRECTION:
U: UPPER(12:00); D:DOWN(6:00);
L: LEFT(9:00);
R:RIGHT(3:00);F:FULL VIEWING ANGLE
WITH TP:
N: WITHOUT TOUCH PANEL; Y:WITH TOHCH PANEL
SERIAL NUMBER:C: CSTN
T: TFT
SERIAL NUMBERA--Z.
GRAPHIC MODULEs:NUMBER OF COMMONS AND SEGMENTs
CHARACTER MODULEs:
LCM SIZE;18:1.8";20:2.0"; 22:2.2".......
JEWEL HILL ELECTRONIC CO.,LTD.
JH24240320C
VER: 03.1
-
2-
Issue date: 2013/08/01
JEWEL HILL ELECTRONIC CO.,LTD.

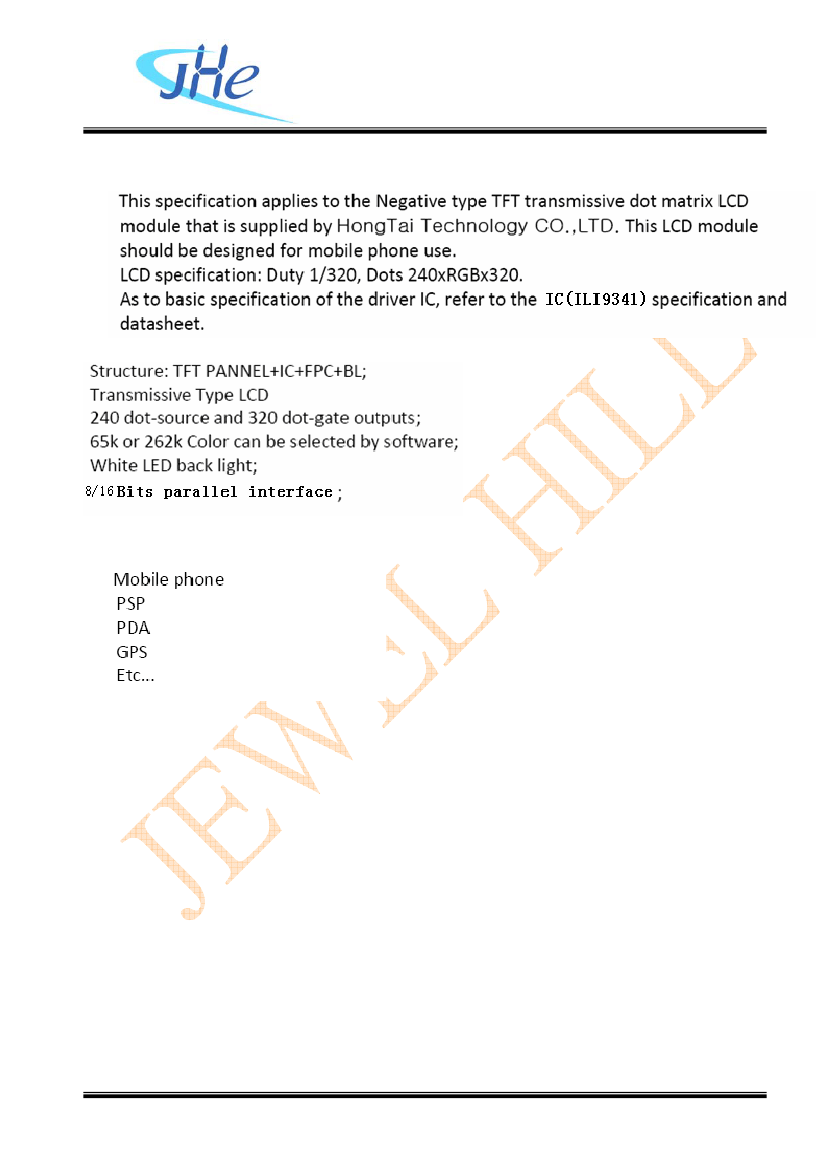

1. Introduction
1.1 score of application
1.2 .TFT Features:
1.3 Applications:
JH24240320C
VER: 03.1
-
3-
Issue date: 2013/08/01
JEWEL HILL ELECTRONIC CO.,LTD.

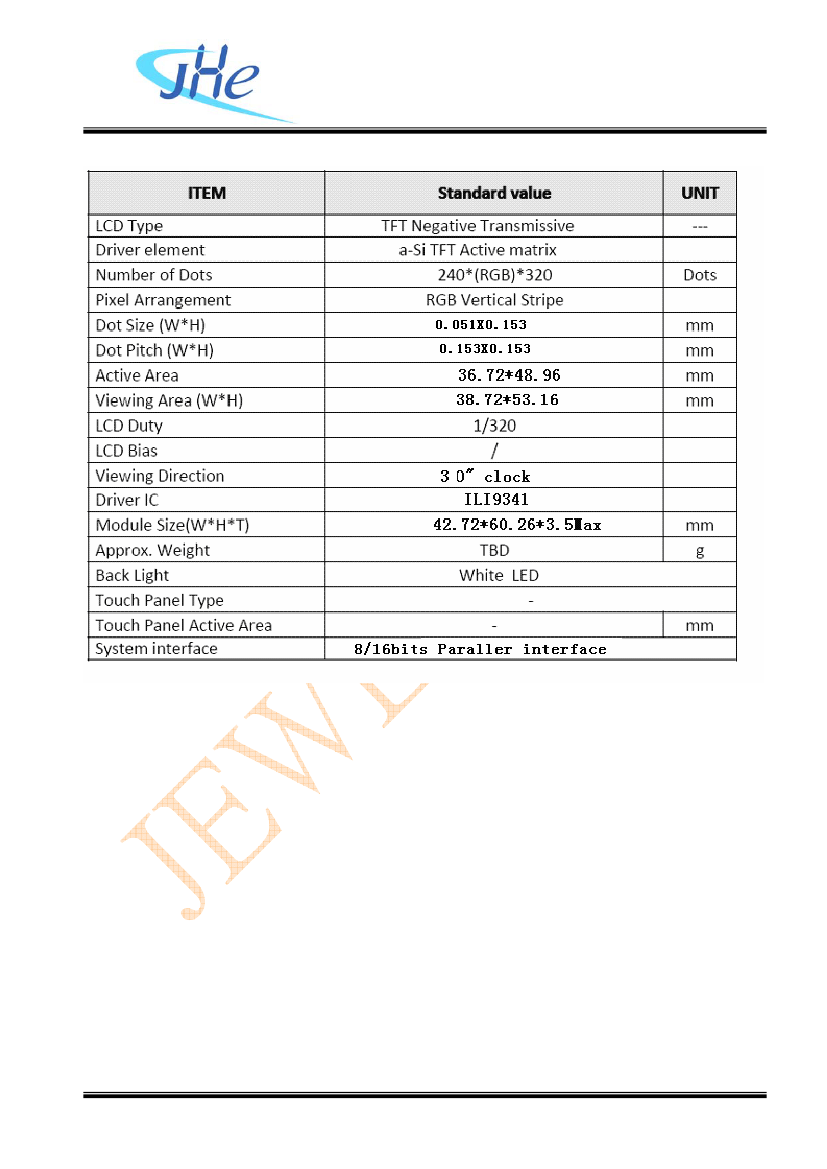

2.General specification.
JH24240320C
VER: 03.1
-
4-
Issue date: 2013/08/01
