PX1500A ... PX1500M
PX1500A ... PX1500M
Standard Recovery Rectifier Diodes
Gleichrichterdioden mit Standard-Sperrverzug
Version 2015-11-03
Ø 8 x 7.5 (~P600)
Typical Application
50/60 Hz Mains Rectification,
Power Supplies, Polarity Protection
Commercial grade
1
)
Features
Low thermal resistance
High forward surge current
Compliant to RoHS, REACH,
Conflict Minerals
1
)
Mechanical Data
1
)
Taped in ammo pack
Ø 1.6
±0.05
I
FAV
= 15 A
V
RRM
= 50...1000 V
V
F
< 0.9 V
I
FSM
= 400/450 A
T
jmax
= 175 °C t
rr
~ 1500 ns
Typische Anwendung
50/60 Hz Netzgleichrichtung,
Stromversorgungen, Verpolschutz
Standardausführung
1
)
Besonderheit
Niedriger Wärmewiderstand
Hohe Stoßstromfestigkeit
Konform zu RoHS, REACH,
Konfliktmineralien
1
)
Mechanische Daten
1
)
500
1g
Gegurtet in Ammo-Pack
Gewicht ca.
Gehäusematerial
Löt- und Einbaubedingungen
Ø8
±0.1
RoHS
Type
7.5
±0.1
62.5
Weight approx.
Case material
Solder & assembly conditions
UL 94V-0
260°C/10s
MSL N/A
Dimensions - Maße [mm]
Maximum ratings
1
)
Type
Typ
PX1500A
PX1500B
PX1500D
PX1500G
PX1500J
PX1500K
PX1500M
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
RRM
[V]
50
100
200
400
600
800
1000
EL
V
Pb
±0.5
EE
WE
Grenzwerte
2
)
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RSM
[V]
50
100
200
400
600
800
1000
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
A
= 50°C
f > 15 Hz
T
A
= 25°C
T
A
= 25°C
I
FAV
I
FRM
I
FSM
i
2
t
T
j
T
S
15 A
2
)
80 A
1
)
400/450 A
800 A
2
s
-50...+175°C
-50...+175°C
1
1
2
Please note the
detailed information on our website
or at the beginning of the data book
Bitte beachten Sie die
detaillierten Hinweise auf unserer Internetseite
bzw. am Anfang des Datenbuches
T
j
= 25°C unless otherwise specified – T
j
= 25°C wenn nicht anders angegeben
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
http://www.diotec.com/
© Diotec Semiconductor AG
1
PX1500A ... PX1500M

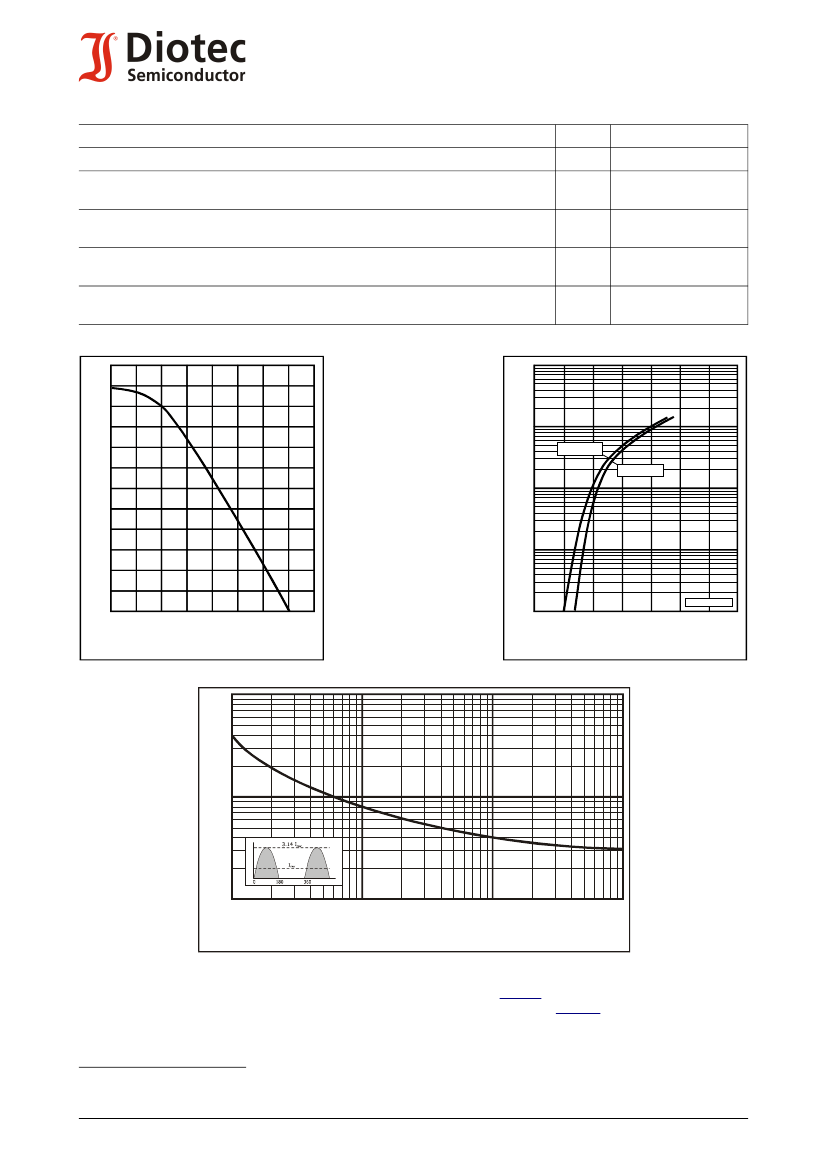

Characteristics
Forward voltage – Durchlass-Spannung
Leakage current – Sperrstrom
Typical junction capacitance
Typische Sperrschichtkapzität
Reverse recovery time
Sperrverzug
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to leads
Wärmewiderstand Sperrschicht – Anschlussdraht
T
j
= 25°C
T
j
= 25°C
I
F
= 5 A
V
R
= V
RRM
V
R
= 4 V
I
F
= 0.5 A through/über
I
R
= 1 A to I
R
= 0.25 A
V
F
I
R
C
j
t
rr
R
thA
R
thL
Kennwerte
< 0.9 V
< 10 µA
40 pF
typ. 1500 ns
< 12 K/W
1
)
< 2.0 K/W
120
[%]
100
10
3
[A]
10
2
80
10
T
j
= 125°C
T
j
= 25°C
60
40
1
20
I
FAV
0
0
T
A
50
100
150
[°C]
1
I
F
10
-1
400a-(5a-0.9v)
0.4
V
F
0.8
1.0
1.2
1.4
[V] 1.8
Rated forward current versus ambient temperature )
1
Zul. Richtstrom in Abh. von der Umgebungstemp. )
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
10
3
[A]
10
2
î
F
10
1
10
10
2
[n]
10
3
Peak forward surge current versus number of cycles at 50 Hz
Durchlass-Spitzenstrom in Abh. von der Zahl der Halbwellen bei 50 Hz
Disclaimer:
See data book page 2 or
website
Haftungssauschluss:
Siehe Datenbuch Seite 2 oder oder
Internet
1
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
http://www.diotec.com/
© Diotec Semiconductor AG
2
