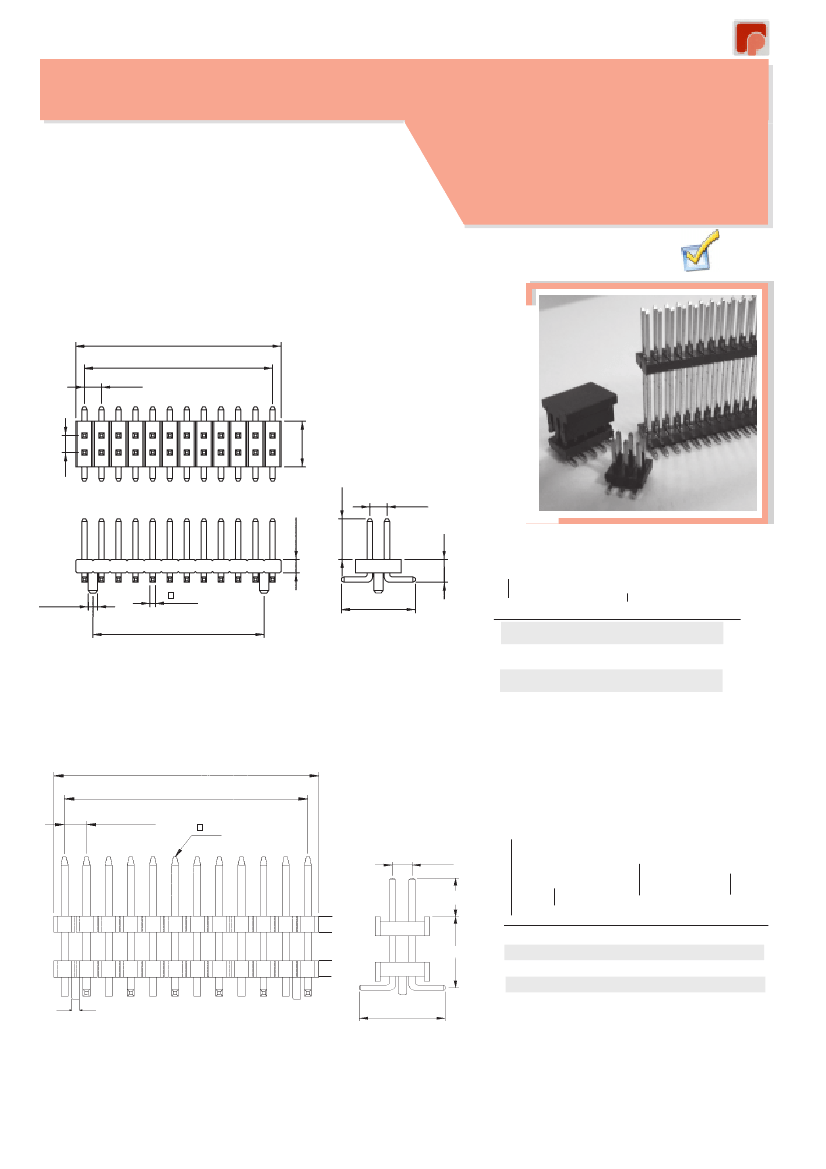

046
SMT-STIFTLEISTEN
SMT-PIN HEADERS
2-REIHIG, STEHEND, Raster = 1,27 mm
2-ROW, STANDING, Pitch = 1,27 mm
Mit Vierkantstift 0,4 mm,
passend zu Serie 124, 126 und 127
With square pin 0,4 mm,
mates with series 124,126 and 127
RoHs
(N/2)x1,27
(N/2-1)x1,27
1,27
1,27
3,40
1,27
H
B
F
Abmessung/Dimensions
Codierte Stiftlänge/
Encoded pin length
Länge Steckbereich/
Length contact area
Ø 0,70
0,4
5,50
H
01
02
05*
16*
1,00
1,50
1,50
1,00
B
3,00
3,00
3,00
3,80
F
1,50
2,00
2,00
1,80
*mit Positionierhilfe / with locating peg
(N/2)x1,27
(N/2-1)x1,27
1,27
0,4
1,27
Abmessung/Dimensions
(Sandwich / Double Body)
Codierte Stiftlänge/
Encoded pin length
Leiterplattenabstand/
Space between p.c.b.
Länge Steckbereich/
Length contact area
B
1,0
L1
1,0
Bauhöhe über PCB/
Total height over PCB
B
01 3,00
02 3,00
03* 3,00
04* 3,00
L1
6,00
9,75
6,00
9,75
A
9,00
12,75
9,00
12,75
Ø 0,70
5,50
*mit Positionierhilfe / with locating peg
Andere Maße auf Anfrage.
Other dimensions on request.
48
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
Ratioplast-Electronics
Serie
Homepage: www.ratioplast.de / E-Mail: info@ratioplast.de
Tel.: +49 (0) 5741 / 23 661-0 / Fax: +49 (0) 5741 / 23 661-20
046
SMT-STIFTLEISTEN
SMT-PIN HEADERS
Nylon 6T
UL94-V0
2-REIHIG, STEHEND, Raster = 1,27 mm
2-ROW, STANDING, Pitch = 1,27 mm
Technische Daten
Isolierkörper
Farbe
Kontaktmaterial
Nennspannung
Nennstrom
Temperaturbereich
Lötwärmebeständigkeit
Empfohlenes Leiterplatten-Layout/
Recommended P.C.B Layout
1,27
2,40
6,5
Weitere technische Informationen zu den Produkten erhalten Sie auf Anfrage
Technical Data
Insulator
Colour
Contact Material
Current Voltage
Current Rating
Temperature Range
Resistance to soldering
Nylon 6T
UL94-V0
(N/2-1)x1,27
1,27
2,40•
6,5
More technical Information on request
0,75
BESTELLBEISPIEL
HOW TO ORDER
BITTE ERSETZEN SIE `X`DURCH UNTEN AUFGEFÜHRTEN CODE
PLEASE REPLACE `X`WITH CODING LISTED BELOW
046
Codierte Pinlänge (siehe Tabelle) -
Encoded pin length (see table)
Veredelung - Plating
FL = Flash Vergoldet - Flash gold plated
SF = Selektiv Flash Vergoldet - Selective flash gold plated
1 = Stehend - Standing
3 = Sandwich - Double Body
1 = 1,27 mm Raster - Pitch
9 = Sonderraster - Other pitch
Polzahl - Number of contacts
(004... 100)
XX
XX
2
X
X
XXX -
XX
Inhaltsverzeichnis
Tabel of content
(Au)
(Au/Sn)
00 = Verpackt als Schüttgut ohne PP-Pad - Packed in bags without PP-Pad (Standard)
11 = Verpackt in Stangen mit PP-Pad - Packed in tubes with PP-Pad
12 = Verpackt auf Rolle mit PP-Pad (Auf Anfrage) - Packed tape on reel with PP-Pad (on request)
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request.
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
49
IC Sockel /
IC sockets
Raster / Pitch
2,54mm
Raster / Pitch
2,0mm
Black
Brass
250 V AC
1A
- 40°C ... +105°C
235°C (30-60 sec.)
max. 260°C (10 sec.)
0,75
(N/2-2)x1,27
Raster / Pitch
1,27mm
,05
Ø1
Raster / Pitch
1,0mm
Schwarz
Messing
250 V AC
1A
- 40°C ... +105°C
235°C (30-60 sek.)
max. 260°C (10 sek.)
(N/2-1)x1,27
