General Description
KR Electronics part number 3212-41+ is a 41 MHz bandpass
filter. Other frequencies are available. Please consult the facto-
ry.
www.krfilters.com
Features
41 MHz Bandpass Filter
3 dB Bandwidth 32 MHz typical
50
Source and Load
Surface Mount
Typical Performance

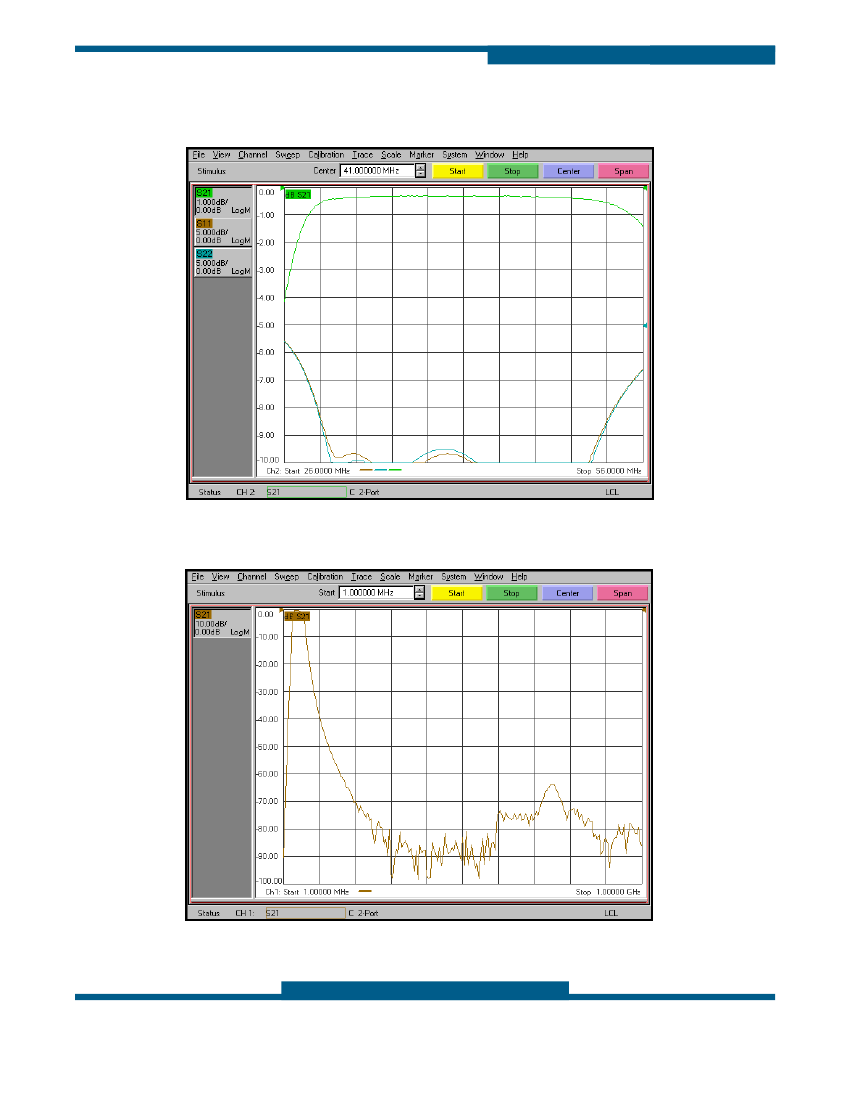

Overall Response
(10 dB/div)
