Glasierte Drahtwiderstände
Cement-
Vitreous enamelled wire wound resistors / Résistances bobinées vitrifiées
Glasierte Drahtwiderstände mit Schellenanschluss
Wire wound vitreous resistors with radial tabs
Résistances bobinées vitrifiées avec pattes
GS
Bauform
Style
Modèle
Widerstandswertbereich
Resistance range
Plage des valeurs
Widerstandswert-Toleranzen
Resistance tolerances
Tolérances sur la résistance
Belastbarkeit bei
Dissipation at
ϑ
u
= 25°
C
Puissance à
Belastbarkeit bei
Dissipation at
ϑ
u
= 70°
C
Puissance à
Grenzspannung
Limiting voltage
Tension limite
GS 9 x 45
1R0
-
20K
GS 10 x 50
1R5
-
30K
GS 13 x 55
2R0
-
39K
GS 13 x 63
2R4
-
47K
GS 16 x 63
2R4
-
62K
GS 16 x 100
5R1
-
110K
K (± 10%), J (± 5%),
ϑo
= 200°
C
ϑo
= 300°
C
ϑo
= 450°
C
ϑo
= 200°
C
ϑo
= 300°
C
ϑo
= 450°
C
3,7 W
7,3 W
15,0 W
2,9 W
6,0 W
13,0 W
250 V
5,0 W
9,7 W
20,0 W
3,9 W
8,0 W
17,0 W
275 V
6,2 W
12,0 W
25,0 W
4,8 W
10,0 W
22,0 W
300 V
8,7 W
17,0 W
35,0 W
6,8 W
14,0 W
31,0 W
350 V
10,0 W
19,0 W
40,0 W
7,7 W
16,0 W
35,0 W
400 V
15,0 W
29,0 W
60,0 W
12,0 W
24,0 W
53,0 W
750 V
Zulässige Oberflächentemperatur
Surface temperature limit
Température limite de la surface
Dmax
Abmessungen in mm
L
Dimensions in mm
d
Dimensions en mm
k
n
o

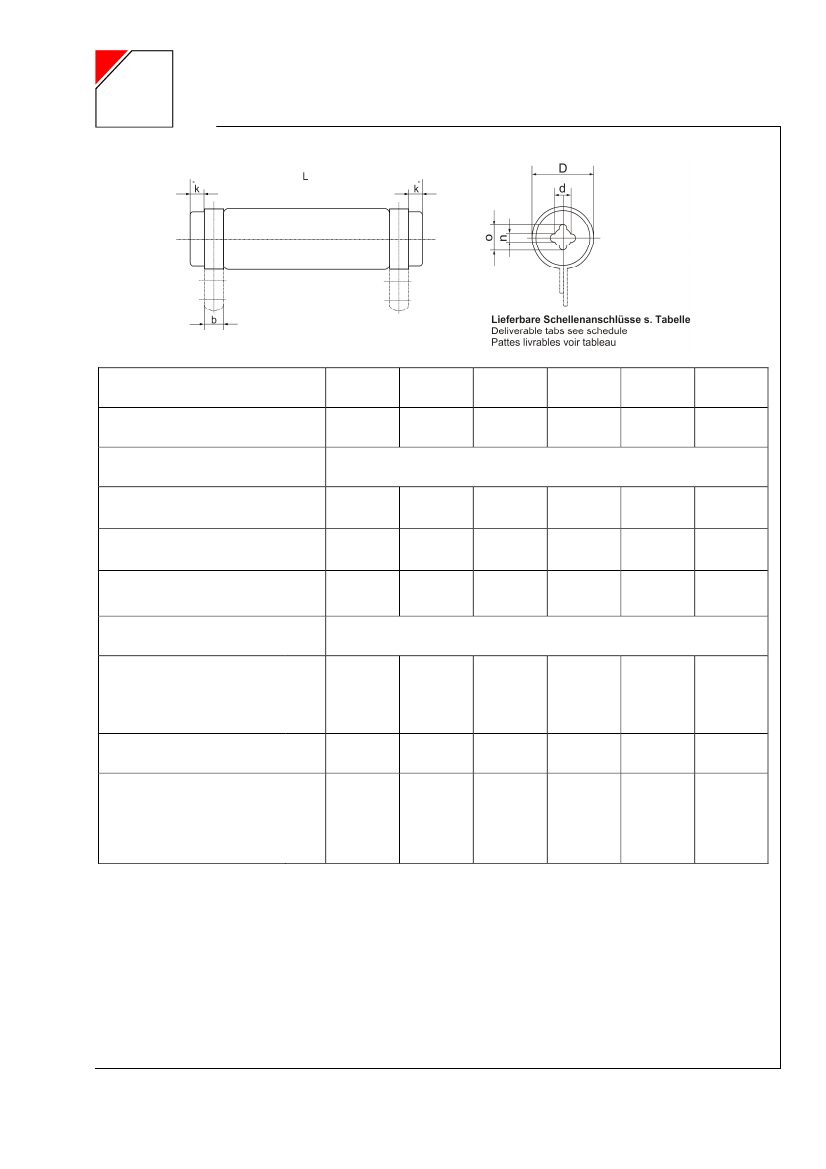

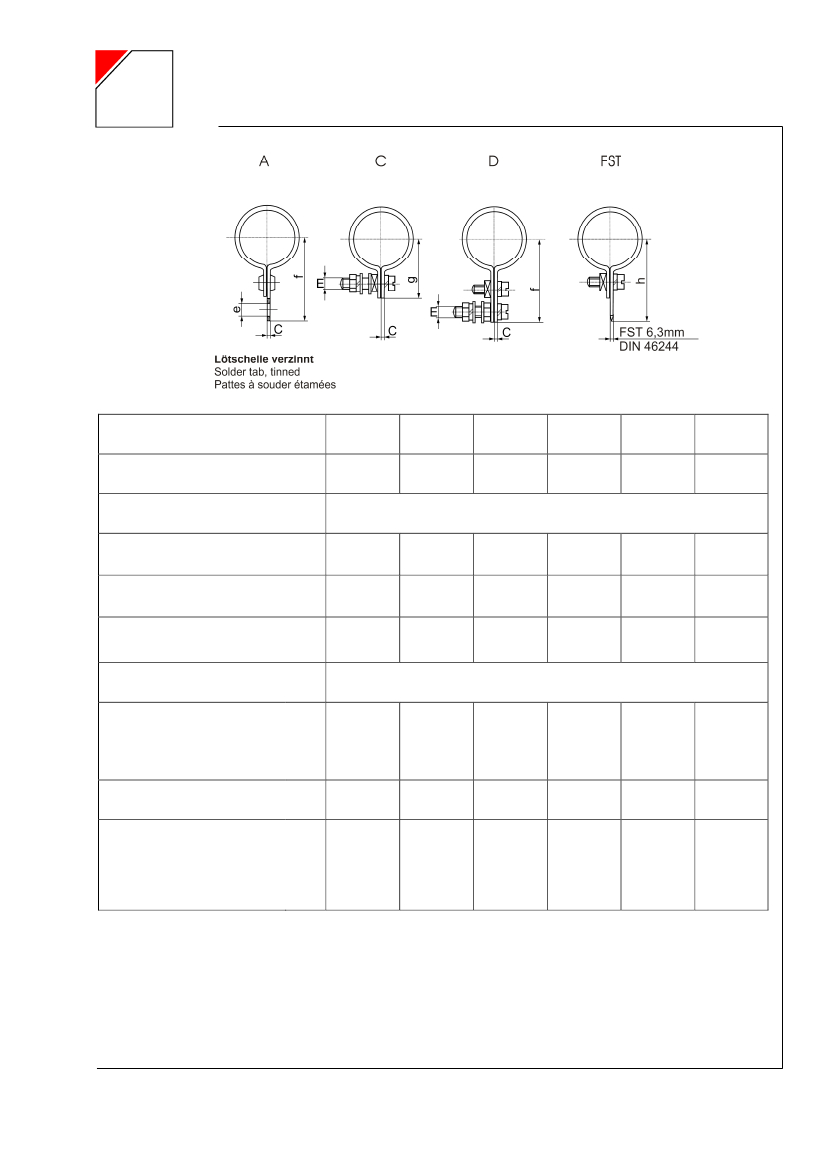

Lieferbare Schellenanschlüsse
Deliverable tabs
Pattes livrables
b
Abmessungen in mm
c
Dimensions in mm
eØ
Dimensions en mm
fmax
gmax
hmax
m
Anmerkung :
Notes:
Nota:
ϑu
=
Umgebungstemperatur
Ambient temperature
Température ambiante
450°
C
9
45 ±1,5
3,5
3
-
-
A
4
0,5
2,5
18
-
-
-
10
50 ±1,5
3,5
3
-
-
A
oder/or/ou
C
5
0,5
3
20
12,5
-
M3 x 12
13
55 ±1,5
5,5
4
-
-
A
oder/or/ou
C
5
0,5
3
21
13
-
M3 x 12
13
63 ±2
5,5
4
-
-
A
oder/or/ou
C
5
0,5
3
21
13
-
M3 x 12
16
63 ±2
5,5
4 (2,5)
1,8
8,5
A, C, D
oder/or/ou
(FST)
5 (6,3)
0,5 (0,8)
3
24
16
24
M3 x 12
16
100 ±2
5,5
4 (2,5)
1,8
8,5
A, C, D
oder/or/ou
(FST)
5 (6,3)
0,5 (0,8)
3
24
16
24
M3 x 12
ϑo
= Oberflächentemperatur
Surface temperature
Température surface
Widerstandswert-Toleranzen
± 3% und ± 2%, siehe Produktbeschreibung.
Resistance tolerances ± 3% and ± 2%, see product description.
Tolérances sur la résistance ± 3% et ± 2%, voir description du produit .
Maße in Klammern für Widerstände mit FST-Schelle.
Measures in brackets for resistors with FST-tabs.
Mesures entre parenthèses pour résistances avec pattes FST.
Bestellbeispiel
:
Order designation: 100 Stück GS 24 x 100 FST 1K4 J
Code de commande:
KRAH ELEKTRONISCHE BAUELEMENTE GMBH, Märkische Straße 4, 57489 Drolshagen, Telefon: 02761/701-0, Telefax: 02761/701-177
Seite 1 von 5
Lfd.-Nr.: 603, Stand 07 / 2010
Glasierte Drahtwiderstände
Cement-
Vitreous enamelled wire wound resistors / Résistances bobinées vitrifiées
Glasierte Drahtwiderstände mit Schellenanschluss
Wire wound vitreous resistors with radial tabs
Résistances bobinées vitrifiées avec pattes
GS
Bauform
Style
Modèle
Widerstandswertbereich
Resistance range
Plage des valeurs
Widerstandswert-Toleranzen
Resistance tolerances
Tolérances sur la résistance
Belastbarkeit bei
Dissipation at
ϑ
u
= 25°
C
Puissance à
Belastbarkeit bei
Dissipation at
ϑ
u
= 70°
C
Puissance à
Grenzspannung
Limiting voltage
Tension limite
GS 24 x 100
4R3
-
130 K
GS 24 x 165
11R
-
160 K
GS 24 x 265
22R
-
300K
GS 30 x 100
6R2
-
100K
GS 30 x 133
7R5
-
160K
GS 36 x 330
27R
-
300K
K (± 10%), J (± 5%),
ϑo
= 200°
C
ϑo
= 300°
C
ϑo
= 450°
C
ϑo
= 200°
C
ϑo
= 300°
C
ϑo
= 450°
C
20 W
39 W
80 W
16 W
32 W
70 W
750 V
40 W
78 W
160 W
31 W
64 W
140 W
1000 V
75 W
145 W
300 W
58 W
120 W
265 W
2500 V
37 W
73 W
150 W
29 W
60 W
132 W
1000 V
50 W
97 W
200 W
39 W
80 W
176 W
1350 V
125 W
242 W
500 W
97 W
200 W
440 W
3000 V
Zulässige Oberflächentemperatur
Surface temperature limit
Température limite de la surface
Dmax
Abmessungen in mm
L
Dimensions in mm
d
Dimensions en mm
k
n
o
Lieferbare Schellenanschlüsse
Deliverable tabs
Pattes livrables
b
Abmessungen in mm
c
Dimensions in mm
eØ
Dimensions en mm
fmax
gmax
hmax
m
450°
C
24
100 ±2
10
10 (12)
1,8
13
C, D
oder/or/ou
(FST)
8 (6,3)
0,6 (0,8)
-
32
20
32
M4 x 16
24
165 ±2
10
10 (12)
1,8
13
C, D
oder/or/ou
(FST)
8 (6,3)
0,6 (0,8)
-
32
20
32
M4 x 16
24
265 ±4
10
10 (12)
1,8
13
C, D
oder/or/ou
(FST)
8 (6,3)
0,6 (0,8)
-
32
20
32
M4 x 16
30
100 ±2
13
6 (8)
3
18
C, D
oder/or/ou
(FST)
8 (6,3)
0,6 (0,8)
-
35
25
35
M4 x 16
30
133 ±3
13
6 (8)
3
18
C, D
oder/or/ou
(FST)
8 (6,3)
0,6 (0,8)
-
35
25
35
M4 x 16
36
330 ±4
18
20
3
23
C
oder/or/ou
D
10
0,8
-
42
28
-
M4 x 16
Induktionsarme Widerstände “Ni”, siehe Produktbeschreibung.
Non-inductive resistors “Ni”, see product description.
Résistances à faible induction “Ni”, voir description du produit.
Maße in Klammern für Widerstände mit FST-Schelle.
Measures in brackets for resistors with FST-tabs.
Mesures entre parenthèses pour résistances avec pattes FST.
KRAH ELEKTRONISCHE BAUELEMENTE GMBH, Märkische Straße 4, 57489 Drolshagen, Telefon: 02761/701-0, Telefax: 02761/701-177
Seite 2 von 5
Lfd.-Nr.: 603, Stand 07 / 2010
Glasierte Drahtwiderstände
Cement-
Vitreous enamelled wire wound resistors / Résistances bobinées vitrifiées
Glasierte Drahtwiderstände mit Schellenanschluss
Wire wound vitreous resistors with radial tabs
Résistances bobinées vitrifiées avec pattes
GS
Zubehör
/ Accessories / Accessoires

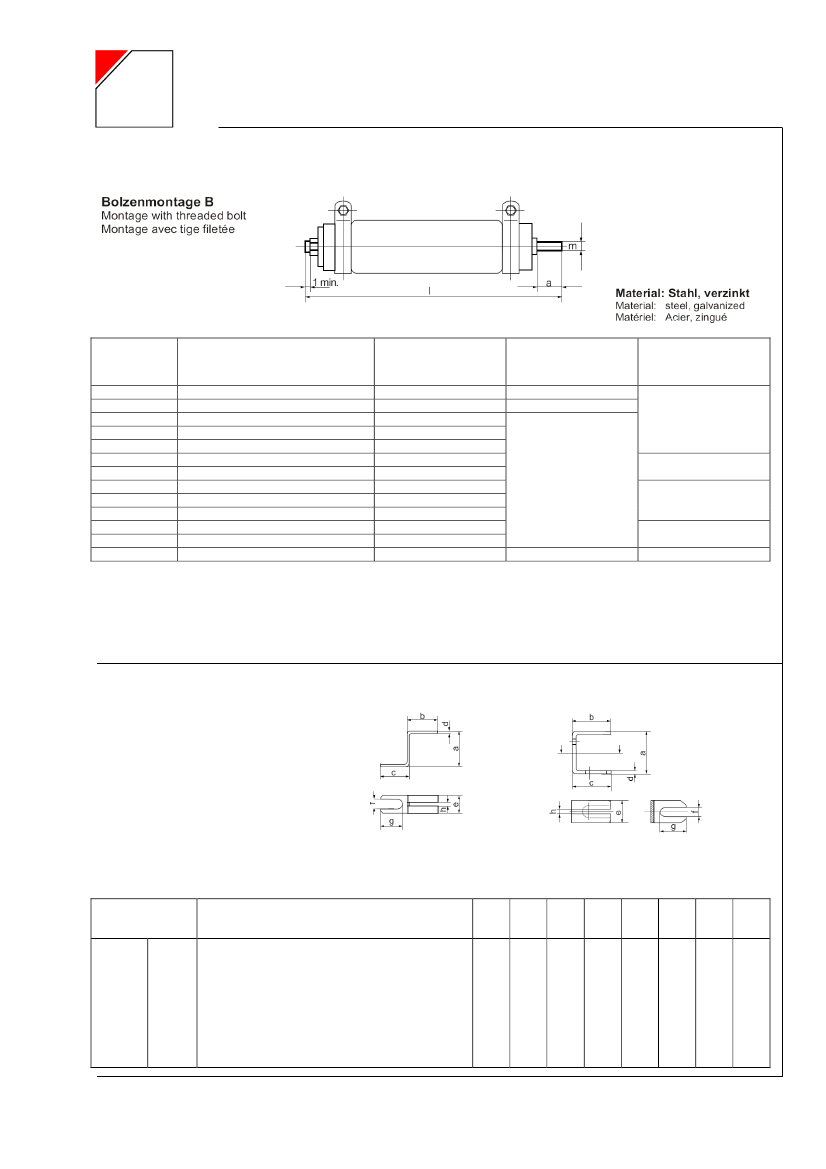

Bolzenmontage mit Befestigungswinkeln
Retaining bracket with threaded bolt
Equerre de fixation avec tige filetée
Ausführung: Außenwinkel A
Style: Outside bracket A
Modèle: Equerre externe A
Ausführung: Innenwinkel J
Style: Inside bracket J
Modèle: Equerre interne J
Befestigungswinkel W
Retaining bracket W
Equerre de fixation W
Material: Stahl, verzinkt
Material: steel, galvanized
Matériel: Acier, zingué
Typ
Type
Type
B57W1Z0
B65W1Z0
B74W1Z0
B82W1Z0
B82W2Z0
B118W2Z0
B98W3Z1
B118W3Z1
B118W3Z2
B182W3Z2
B282W3Z2
B118W4Z3
B150W4Z3
B350W4Z4
Für Widerstände D x L
For resistors D x L
Pour résistances D x L
9 x 45
10 x 50
13 x 55
13 x 63
14 x 63
und/and/et
16 x 63
Bolzen m x
l
Bolt m x l
Tige m x l
M3 x 57
M3 x 65
M4 x 74
M4 x 82
M4 x 82
W2
W1
Z0
W
Nr.
64
69
74
82
82
120
Z1
W3
Z2
100
120
120
185
285
Z3
W4
Z4
126
159
356
29
34
39
47
47
85
65
85
85
150
250
80
113
310
30
30
15
20
20
20
5,3
13
16,5
11
15
1
10
13,5
4,3
Z
a1
a2
b
c
d
mm
e
f
g
14 x 100
und/and/et
16 x 100 M4 x 118
21 x 80
21 x 100
24 x 100
24 x 165
24 x 265
30 x 100
30 x 133
36 x 330
M4 x 98
M4 x 118
M4 x 118
M4 x 182
M5 x 282
M4 x 118
M4 x 150
M5 x 350
ZO = Scheiben nach DIN 125
- flat washer to DIN 125 - rondelles selon DIN 125
Bestellbeispiel (komplett montiert):
Order designation (fully assembled):
Code de commande (complètement montée):
Bestellbeispiel (Zubehör lose):
Order designation (as loose accessories):
Code de commande (accessoires en vrac):
1000 Stück
GS 24 x 100 FST 1K4 J A
1000 Stück B 118 W3 Z2
KRAH ELEKTRONISCHE BAUELEMENTE GMBH, Märkische Straße 4, 57489 Drolshagen, Telefon: 02761/701-0, Telefax: 02761/701-177
Seite 3 von 5
Lfd.-Nr.: 603, Stand 07 / 2010
Glasierte Drahtwiderstände
Cement-
Vitreous enamelled wire wound resistors / Résistances bobinées vitrifiées
Glasierte Drahtwiderstände mit Schellenanschluss
Wire wound vitreous resistors with radial tabs
Résistances bobinées vitrifiées avec pattes
GS
Zubehör
/ Accessories / Accessoires
Typ
Type
Type
B57Z0
B65Z0
B74Z0
B82Z0
B118Z0
B98Z1
B118Z1
B118Z2
B182Z2
B282Z2
B118Z3
B150Z3
B350Z4
Für Widerstände D x L
For resistors D x L
Pour résistances D x L
9 x 45
10 x 50
13 x 55
13 x 63, 14 x 63 und/and/et 16 x 63
14 x 100 und/and/et 16 x 100
21 x 80
21 x 100
24 x 100
24 x 165
24 x 265
30 x 100
30 x 133
36 x 330
Bolzen m x l
Bolt m x l
Tige m x l
M3 x 57
M3 x 65
M4 x 74
M4 x 82
M4 x 118
M4 x 98
M4 x 118
M4 x 118
M4 x 182
M5 x 282
M4 x 118
M4 x 150
M5 x 350
a
4
6
Z
Nr.
Z0
Z1
8
Z2
Z3
10
Z4
Bestellbeispiel (komplett montiert):
Order designation (fully assembled):
Code de commande (complètement montée):
Bestellbeispiel (Zubehör lose):
Order designation (as loose accessories):
Code de commande (accessoires en vrac):
Fußwinkel Formen A und J
Push-in brackets, forms A and J
Equerre de fixation, formes A et J
1000 Stück
GS 24 x 100 FST 1K4 J B
1000 Stück B 118 Z2
Außenfußwinkel Form A
External push-in bracket, form A
Equerre de fixation extérieure, forme A
Innenfußwinkel Form J
Internal push-in bracket, form J
Equerre de fixation intérieure, forme J
Bestellbeispiel:
Order designation : 1000 Stück A1
Code de commande:
Verwendbar nur für Widerstände mit Fußwinkelprofil.
Suitable for resistors with push-in bracket profile only.
Seulement utilisables pour résistances avec profil en équerre.
Material: Stahl, verzinkt
Steel, Steel, galvanized
Matérial: Acier, zingué
Typ
Type
Type
A1
A2
A3
A4
A5
A6
A7
A8
J1
J2
J3
J4
J5
J6
J7
J8
Für Widerstände
For resistors
Pour résistances
GF 13 x 55
mit/with/avec D = 16mm Ø
mit/with/avec D = 24mm Ø (ohne/without/sans TR)
mit/with/avec D = 30mm Ø
mit/with/avec D = 36mm Ø
(D = 14 mm ) GF, ZDFL, ZDST
(D = 21 mm ) GF, ZDFL, ZDST
GSB / ZSB
a
b
c
d
e
f
g
h
12
15
21
26
32
15
21
32
11
14
14
22
25
14
14
25
11
14
14
22
25
14
14
25
0,6
0,8
1
2
2
0,8
1
2
6
8
12
16
22
7,5
10
18
3,2
3,2
4,2
5,5
6,5
3,2
4,2
5,5
7,5
8
10
16
16
8
10
16
1
1
2
2
2
1
2
2
KRAH ELEKTRONISCHE BAUELEMENTE GMBH, Märkische Straße 4, 57489 Drolshagen, Telefon: 02761/701-0, Telefax: 02761/701-177
Seite 4 von 5
Lfd.-Nr.: 603, Stand 07 / 2010
Glasierte Drahtwiderstände
Cement-
Vitreous enamelled wire wound resistors / Résistances bobinées vitrifiées
Glasierte Drahtwiderstände mit Schellenanschluss
Wire wound vitreous resistors with radial tabs
Résistances bobinées vitrifiées avec pattes
GS
Zubehör
/ Accessories / Accessoires

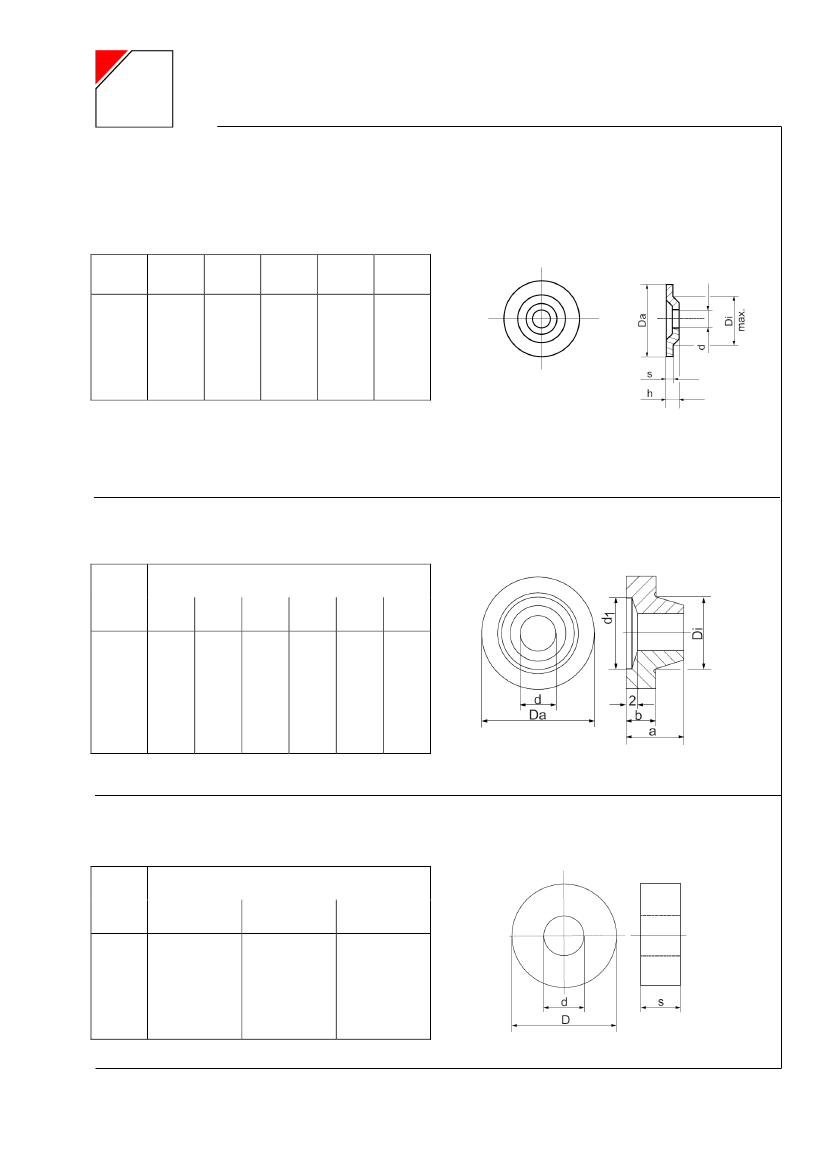

Zentrierscheiben Z (für die Montage von Widerständen mit durchgehendem Bolzen)
Centring washer Z (for mounting of resistors with bolts)
Rondelles Z (pour le montage de résistances avec tenons)
Typ
Type
Type
Z1
Z2
Z3
Z4
Da
Di
max
d
s
h
13
17
27
30
8
10
14
18
4,3
5,3
5,3
5,3
0,5
1
1
0,5
1,5
2
2
1,5
ZO = Scheiben nach DIN 125 - flat washer to DIN 125 - rondelles selon DIN 125
Bestellbeispiel:
Order designation: 1000 Stück Z2
Code de commande:
Material: Stahl, verzinkt
Material: steel, galvanized
Matériel: acier, zingué
Keramische Zentrierscheibe
Ceramic centring washer
Disques de centrage en céramique
Abmessunge,
Dimensions (mm)
Da
20
20
30
30
40
Di
7,1
9,5
17,5
19,2
29,2
d
4,5
5
5
6
6
d
1
10
10
12
12
12
a
10
10
10
10
10
b
5
5
5
5
5
Typ
Type
Type
KSZ I
KSZ II
KSZ III
KSZ IV
KSZ V
Bestellbeispiel/
Order designation/ Code de commande:
1000 Stück KZS II
Keramische Scheibe
ceramic washer
disques en céramique
Typ
Type
Type
Abmessunge,
Dimensions (mm)
D
d
s
KS I
KS II
KS III
KS IV
6
8
10
13
2,3
3,5
5,5
5,5
5
5
5
5
Bestellbeispiel/
Order designation/ Code de commande:
1000 Stück KS III
KRAH ELEKTRONISCHE BAUELEMENTE GMBH, Märkische Straße 4, 57489 Drolshagen, Telefon: 02761/701-0, Telefax: 02761/701-177
Seite 5 von 5
Lfd.-Nr.: 603, Stand 07 / 2010
京公网安备 11010802033920号
EEWORLD
