www.mictronics.net

MIC 640

Interface pour 4 entrées analogiques sur liaison série

VCC

GND

SER

AN0

MIC 640

(vu de dessus)

AN3

AN1

CTRL

AN2

Caractéristiques principales

•

Quatre entrées analogiques indépendantes.

Conversion analogique/digitale 8 bits, résolution 20 mV.

Sortie sur interface série asynchrone standard compatible TTL, CMOS et RS 232.

Transmission automatique de la tension des entrées toutes les secondes ou sous

contrôle d’un signal logique externe.

Aucun langage de programmation spécifique nécessaire.

Aucun composant externe nécessaire.

Alimentation sous une tension unique de 3 à 5,5 volts.

Boîtier standard DIL plastique 8 pattes.

Description du circuit

Le circuit MIC 640 permet de mesurer 4 tensions analogiques indépendantes et d’envoyer le

résultat de cette mesure sous forme de quatre caractères, sur une liaison série asynchrone

standard. Sa sortie série est directement compatible TTL ou CMOS et peut généralement être

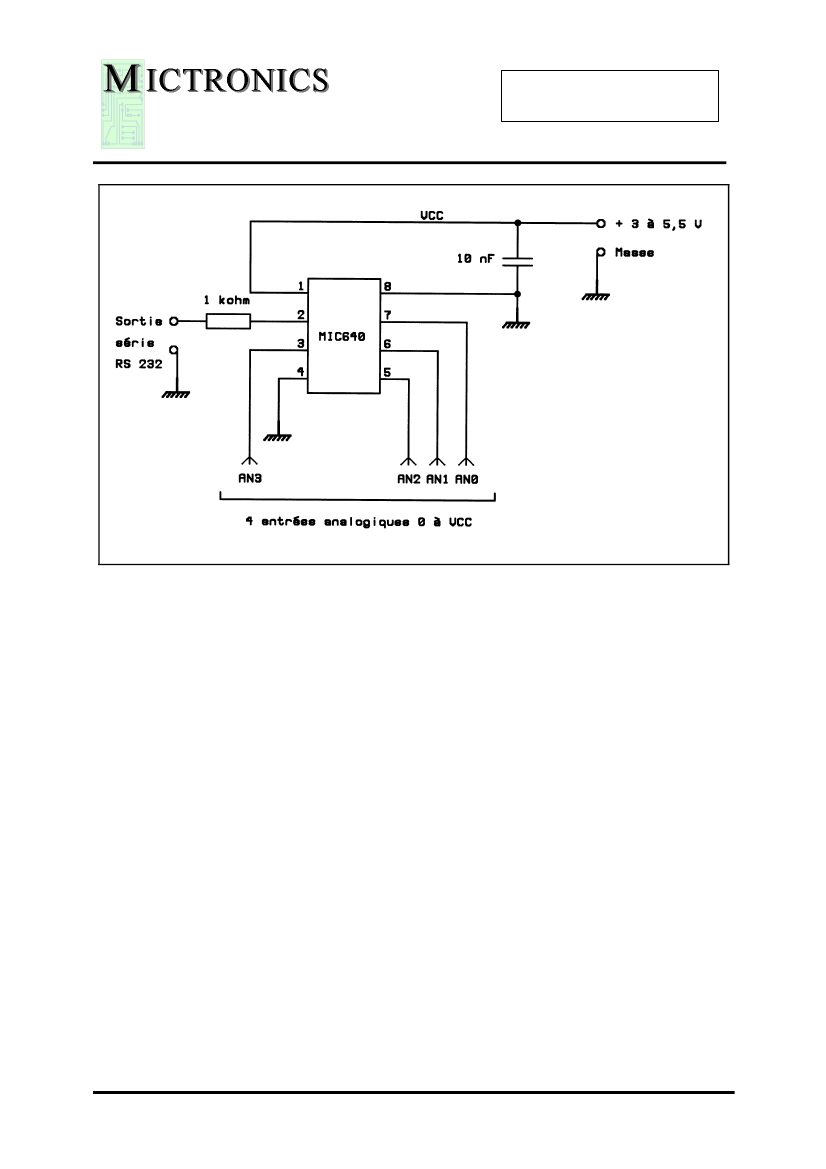

connectée à une entrée série RS 232 par simple ajout d’une résistance (voir schéma

d’application).

Le MIC 640 peut fonctionner en mode automatique, et envoyer ainsi le résultat de ses quatre

mesures toutes les secondes, ou en mode commandé, auquel cas il envoie le résultat de ses

quatre mesures sous contrôle d’un signal logique externe.

Description du brochage

SER (2)

Sortie série asynchrone à 2400 bits par seconde, sur 8 bits et sans parité en logique négative.

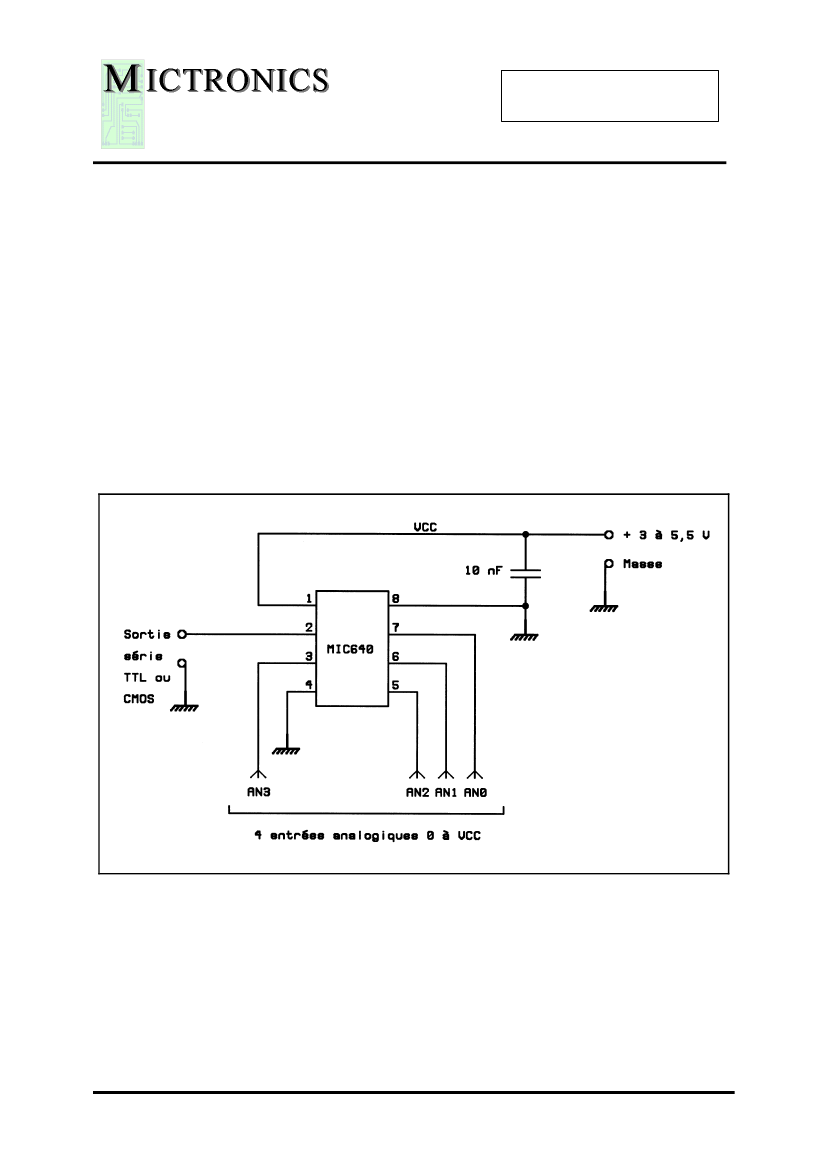

Cette patte peut être reliée directement à toute liaison série asynchrone TTL ou CMOS. Elle

peut aussi généralement être reliée à toute liaison série RS 232, sans circuit d’interface (voir

schéma d’application).

MIC 640 -

MICTRONICS

Page 1 sur 5

www.mictronics.net

MIC 640

AN0 (7), AN1 (6), AN2 (5) et AN3 (3)

Entrées du circuit. Ces entrées peuvent recevoir toute tension analogique comprise entre le

potentiel de la masse et la tension d’alimentation V

du circuit.

La source de tension qui leur est reliée ne doit pas avoir une impédance de sortie supérieure à

10 kΩ au risque d’introduire des erreurs de conversion.

Afin de minimiser les bruits de conversion, il est conseillé de relier les entrées inutilisées à la

masse.

CTRL (4)

Entrée de contrôle de la conversion. Lorsque cette entrée est mise à un niveau logique bas (0),

le circuit fonctionne en mode automatique. Il convertit l’état de ses quatre entrées en

numérique et envoie le résultat obtenu sur sa sortie série toutes les secondes.

Si cette entrée est mise à un niveau logique haut (1), le circuit est en mode manuel. Il ne

réalise alors la conversion de ses quatre entrées et l’envoi du résultat que lorsque cette entrée

est à nouveau mise au niveau bas. Si cette entrée reste ensuite au niveau bas, le circuit passe à

nouveau en mode automatique. Si elle est ramenée au niveau haut dans un délai inférieur à

une seconde, le circuit reste en mode manuel.

Les entrées sont converties dans l’ordre : AN0, AN1, AN2 et AN3 et chaque conversion dure

100 µs. En mode manuel, la conversion de AN0 démarre dès le front descendant de l’entrée

CTRL.

Cette entrée ne doit pas être laissée en l’air. Elle peut être reliée directement à la masse ou à

ou bien être reliée à V

au moyen d’une résistance de tirage de 4,7 kΩ à 22 kΩ.

(1) et GND (8)

La patte GND doit être reliée à la masse de l’alimentation. La patte V

est à relier au positif

de l’alimentation.

La tension d’alimentation doit être comprise entre 3 et 5,5 volts. Un condensateur de

découplage de 10 nF céramique de bonne qualité doit être placé entre V

et GND au plus

près des pattes d’alimentation du circuit.

Cette tension d’alimentation est utilisée comme tension de référence par le convertisseur

analogique/digital interne. Elle doit donc être très stable et aussi exempte de parasites que

possible.

MIC 640 -

MICTRONICS

Page 2 sur 5
