RL-3264-6W-R017-GN datasheet, PDF

Datasheet> All Categories > Passive components> The resistor> RL-3264-6W-R017-GN

RL-3264-6W-R017-GN: DescriptionFixed Resistor, Metal Strip, 1W, 0.017ohm, 2% +/-Tol, -75,75ppm/Cel, 2512,; CategoryPassive components The resistor; File Size845KB，1 Pages; ManufacturerSUSUMU; Environmental Compliance

Download Datasheet Parametric View All

RL-3264-6W-R017-GN Overview

Fixed Resistor, Metal Strip, 1W, 0.017ohm, 2% +/-Tol, -75,75ppm/Cel, 2512,

RL-3264-6W-R017-GN Parametric

Parameter Name	Attribute value
Is it Rohs certified?	conform to
Objectid	762632867
Reach Compliance Code	compliant
ECCN code	EAR99
structure	Chip
JESD-609 code	e3
Number of terminals	2
Maximum operating temperature	170 °C
Minimum operating temperature	-55 °C
Package height	1.15 mm
Package length	6.35 mm
Package form	SMT
Package width	3.2 mm
Rated power dissipation(P)	1 W
resistance	0.017 Ω
Resistor type	FIXED RESISTOR
series	RL(METAL PLATE)
size code	2512
technology	METAL STRIP
Temperature Coefficient	75 ppm/°C
Terminal surface	Matte Tin (Sn)
Tolerance	2%

Preview

Download Datasheet

View All

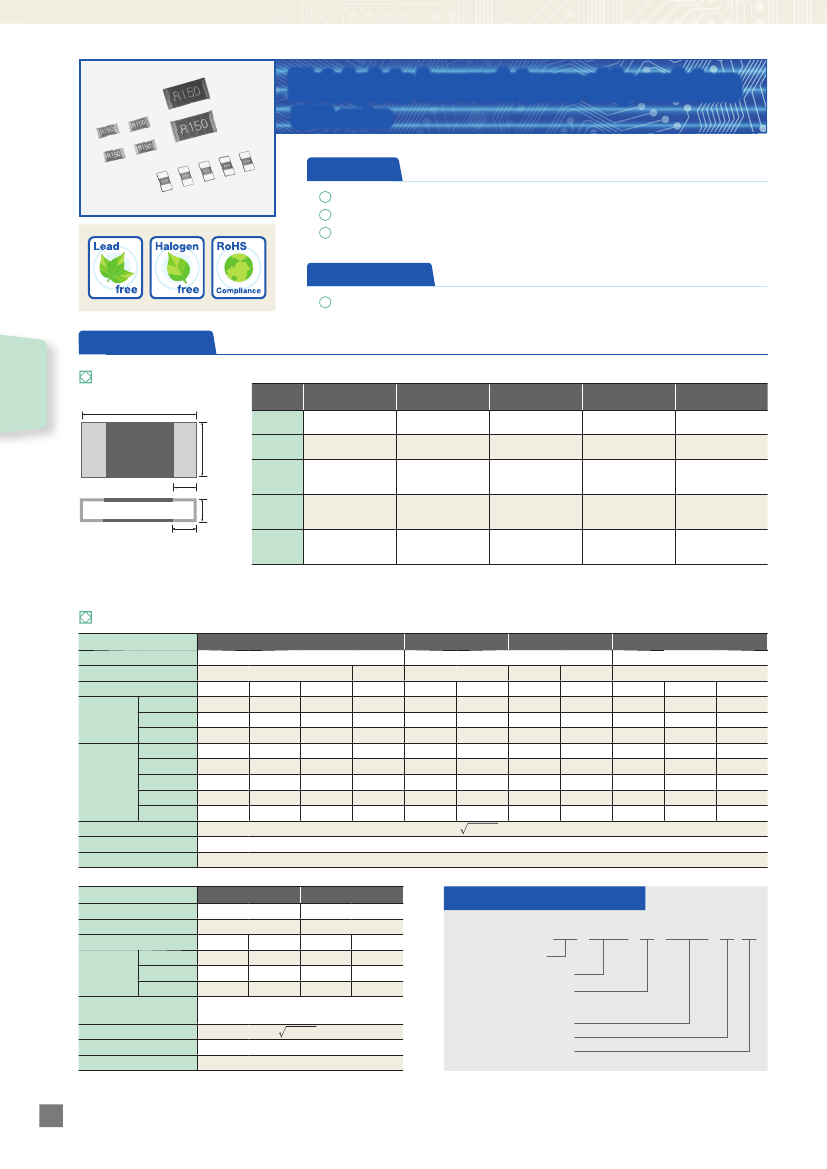

Metal plate low resistance chip resistors

■

RL series

Features

●

Operating temperature: stable up to 170°C

●

Resistance tolerance: +/-1%, TCR +/-50ppm/°C

●

Protective outer coating is halogen free in consideration of the environment.

Applications

●

Power sources, servers, etc.

Current sensing surface

mount resistors

Specifications

▪

Dimensions

＊All made to order.

unit：mm

Dimension

（inch）

RL1632H

（1206）

3.20±0.33

（1−4mΩ）

3.20±0. ２0

（5-150mΩ）

1.60±0.33

（1−4mΩ）

1.60±0. ２0

（5-150mΩ）

ー

1.25±0.20

（1mΩ）

0.50±0. ２0

（2−4mΩ）

0.50±0.15

（5-150mΩ）

RL3264-6

（2512）

6.35±0.25

3.20±0.20

2.50±0.15

（1mΩ）

1.90±0.15

（2mΩ）

ー

RL3264-6C

（2512）

6.35±0.25

3.20±0.20

1.0±0.25

（1mΩ）

RL3264-9V

（2512）

6.35±0.25

3.20±0.20

2.21±0.25

（1-4mΩ）

1.19±0.25

（5-6mΩ）

0.76±0.25

（7-11mΩ）

ー

RL3264-6W, -9C

（2512）

6.35±0.25

3.20±0.20

0.70 ± 0.20

RL series

ー

0.65±0.15

（1−2mΩ）

0.70±0.15

（1mΩ） 1.05±0.15

（3−5mΩ）

0.50±0.15

（3−4mΩ）

0.65±0.15

（2mΩ） 0.80±0.15

（≧6mΩ）

0.80±0.15

（5−150mΩ）

1.30±0.25

（1mΩ）

（1mΩ）2.30 ± 0.15

1.20±0.25

（2−4mΩ）

（2mΩ）1.45 ± 0.15

1.00±0.25

（5−11mΩ）（5〜20mΩ）1.15 ± 0.25

▪

Electrical characteristics

Series name

Power

E series offered

Resistance range

（Ω）

（F）

Resistance ±1.0

±2.0

（G）

tolerance

（%）

±5.0

（J）

±50

Temperature ±100

coefficient of

±150

resistance

（ppm/℃） ±200

±275

Maximum voltage

Operating temperature

Packaging

RL1632H

1/2Ｗ

1mΩ STEP

ー

○

ー

○

ー

○

ー

○

ー

○

ー

○

ー

E-24

3m〜10m 11m〜150m

○

ー

○

ー

1mΩ STEP

ー

○

ー

○

ー

○

ー

○

ー

（P・R）

−55 〜 170 ℃

2,000pcs

RL3264-6

1Ｗ

RL3264-6C

1mΩ STEP

○

ー

○

ー

E-24

○

ー

○

ー

○

ー

○

ー

○

RL3264-9V

2Ｗ

1mΩ STEP

3m〜 4m 5m〜11m

○

ー

○

ー

○

ー

○

ー

○

ー

3m〜10m 11m〜100m 1m〜 2m

Series name

RL3264-6W

RL3264-9C

1Ｗ

2Ｗ

Power

1mΩ STEP

E series offered

Resistance range

（Ω）

1m〜2m 5m〜20m 1m〜 2m 5m〜20m

○

（F）

Resistance ±1.0

○

±2.0

（G）

tolerance

（%）

○

±5.0

（J）

Temperature coefficient of

±75

（

resistance ppm/℃）

Maximum voltage

（P・R）

−55 〜170 ℃

Operating temperature

2,000pcs

Packaging

Part numbering system

RL - 3264 - 6 - R002 - F N

Series code

Size

Power : H

（1/2W）6

, （1W）

（2W）

Resistance value

Resistance tolerance

Designates RoHS compliance

Complete Product Catalogue

Thin Film Product

Recommended Resources

A single-section transistor performance test circuit

Power supply circuit design optimized for digital light projectors

Capacitive AC contactor DC operation circuit a

Infrared anti-theft alarm circuit

Optocouplers for optical pulse amplifiers

Amplification circuits for precision instruments

【TI recommended course】# TINA-TI training course#: //training.eeworld.com.cn/TI/show/course/3976...; hahajing TI Technology Forum

STM32 study notes ADC: STM32 study notes ADC...; zjw50001 stm32/stm8

ABB motor information: ABB motor information...; 安_然 Analog electronics

TI DSP TMS320C66x study notes: SPI Nor Flash multi-core program burning (Part 7): [p=26, null, left][color=#333333][font=Arial]After a period of research, I finally got the SPI Nor Flash programming of TMS320C6657 single-core and dual-core working. The tools are all the work of my ...; Mars_WH DSP and ARM Processors

Please tell me about DMA: I have never used the DMA function, but I know its general function is to put the data of peripherals into the memory without CPU intervention, and to transfer data between the memory and the memory. ...; jishuaihu Microcontroller MCU

Switching power supply transformer core hysteresis loop measurement - part 1 switching power supply principle and design (serial 59): [b]2-1-1-9. Hysteresis loop measurement of switching power supply transformer core[/b] Modern electronic equipment has higher and higher requirements for the working efficiency, volume and safety of p...; noyisi112 Power technology
