Approval Sheet For Product Specification
Issued Date:
Product Name: SAW Resonator 776.795 MHz SMD 3.8X3.8 mm
TST Parts No.: TC0188A
Customer Parts No.:
Company:
Division:
Approved by :
Date:
Checked by:
Approval by:
Date:
Vincent Liu
Vincent Lee
2002/8/12
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
FR-71S03-01
TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
E-mail:
tstsales@mail.taisaw.com
Web:
www.taisaw.com
SAW Resonator 776.795 MHz
MODEL NO.: TC0188A
A. FEATURES:
1. 1-Port Resonator.
B. MAXIMUM RATING:
1.Input Power Level: 0 dBm
2.DC voltage: 12 V
3.Operating Temperature: -40°C to +85°C
4.Storage Temperature: -40°C to +85°C
C. ELECTRICAL CHARACTERISTICS:
Characteristic
Units
Center frequency
Fr
Insertion Loss
IL
Equivalent Elements
Motional capacitance
C1
Motional inductance
L1
Motional resistance
R1
Parallel capacitance
Co
Temp.coeff.
Turnover To
Package size

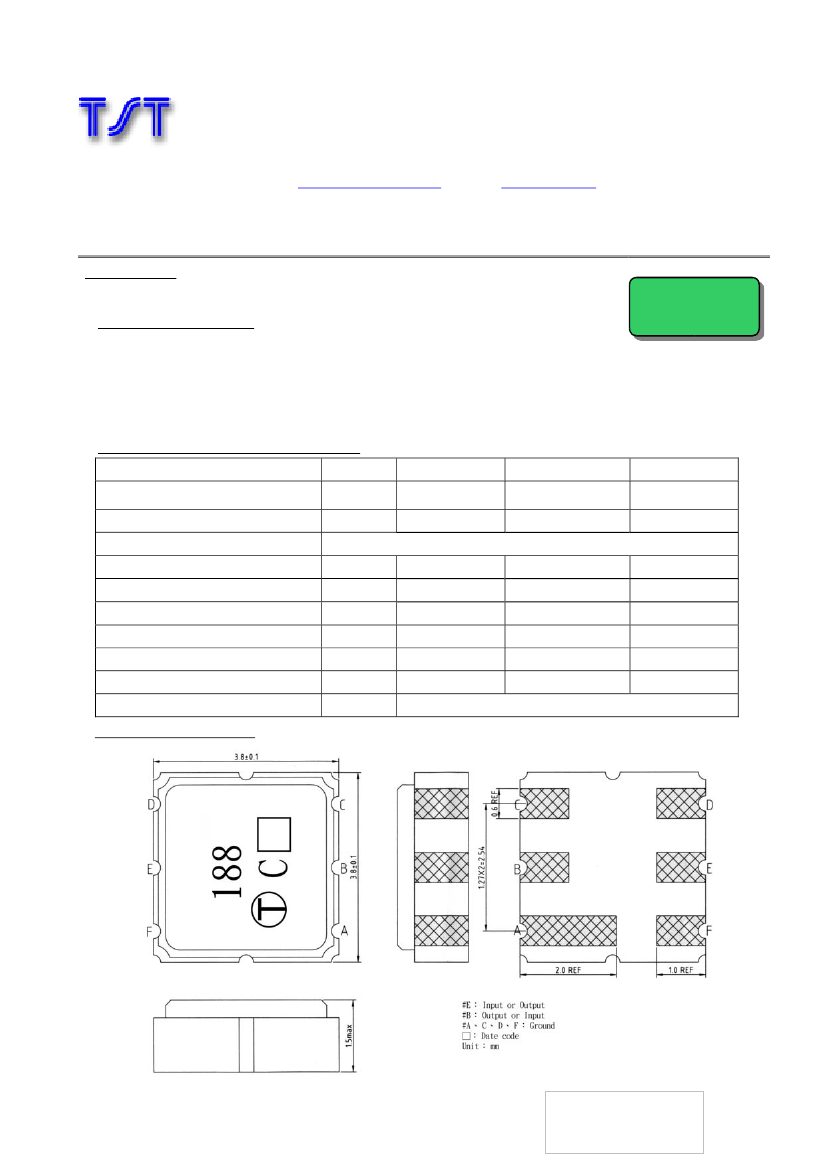

D.OUTLINE DRAWING:
MHz
dB
fF
μH
Ohm
pF
ppm/c*2
deg.C
REV. NO.:1
RoHS Compliant
Lead free
Lead-free soldering
Minimum
776.670
-
-
-
-
-
-
20
Typical
776.795
1.0
1.66
25.31
14.67
2.80
0.032
-
SMD 3.8X3.8X1.4mm
Maximum
776.920
2.0
-
-
-
-
-
50
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
- 2 -
E.EQUVIRENT CIRCUIT:
One-Port Resonator:
Source Impedance
50Ω
#B
C0
Load Impedance
#E
50Ω
R1
C1
L1
F.FREQUENCY CHARACTERISTICS:
Resonator776.795 MHz Frequency Charactristics (S21)
0
-5
-10
dB
-15
-20
-25
775.30
775.80
776.30
776.80
777.30
777.80
778.30
Frequency (Center Frequency 776.795 MHz Span 3MHz)
G. TEST CIRCUIT:
Network analyzer
From 50Ω
Network
Analyzer
B
E
50Ω
SAW Resonator
To 50Ω
50Ω
Network
Analyzer
A、 C、 D、 F
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
- 3 -

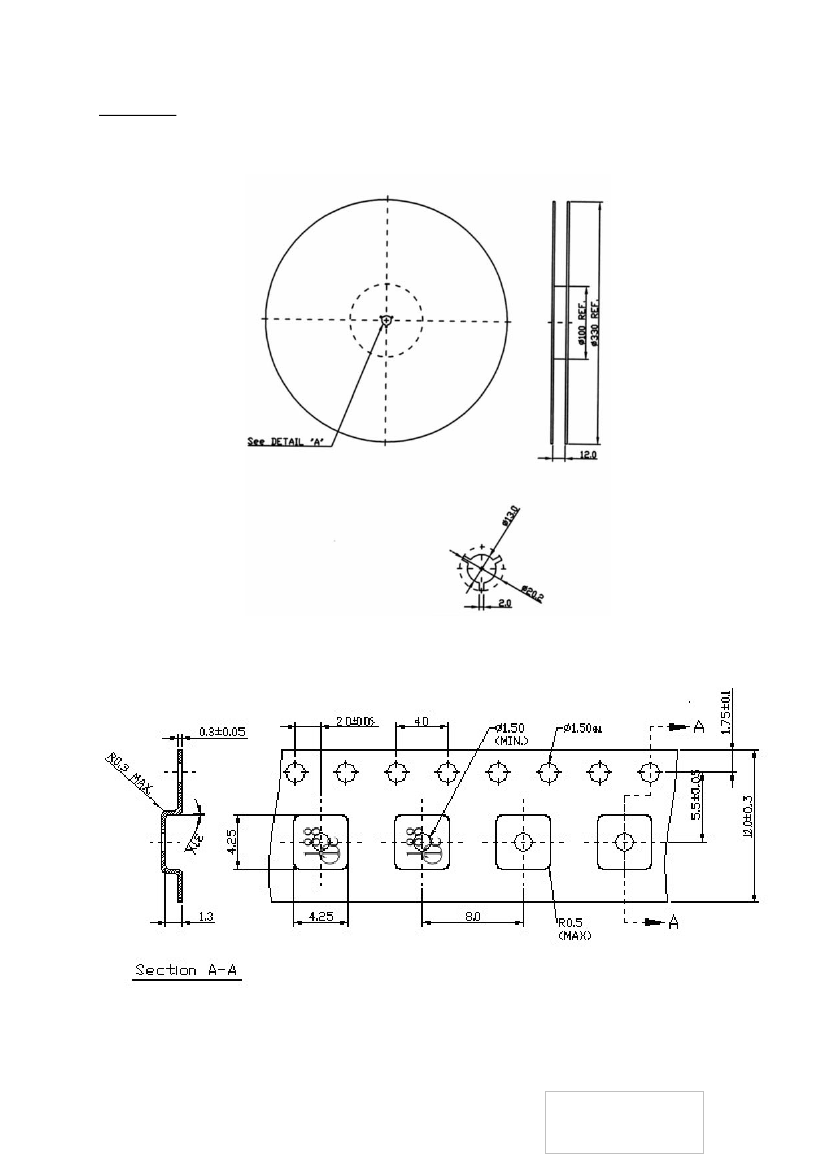

H. PACKING:
1.REEL DIMENSION
2.TAPE DIMENSION
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
- 4 -
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
- 5 -
