DBL151G - DBL159G
Single Phase 1.5AMP. Glass Passivated Bridge Rectifiers
DBL
Pb
RoHS
COMPLIANCE
Features
UL Recognized File #E-326854
Glass passivated junction
Ideal for printed circuit board
Reliable low cost construction utilizing molded
plastic technique
High temperature soldering guaranteed:
260℃/ 10 seconds at 5lbs., (2.3kg) tension
Small size, simple installation
Green compound with suffix "G" on packing
code & prefix "G" on datecode
Mechanical Data
Case: Molded plastic body
Terminals: Pure tin plated, lead free, solderable
per MIL-STD-202, Method 208
Weight: 0.38 grams

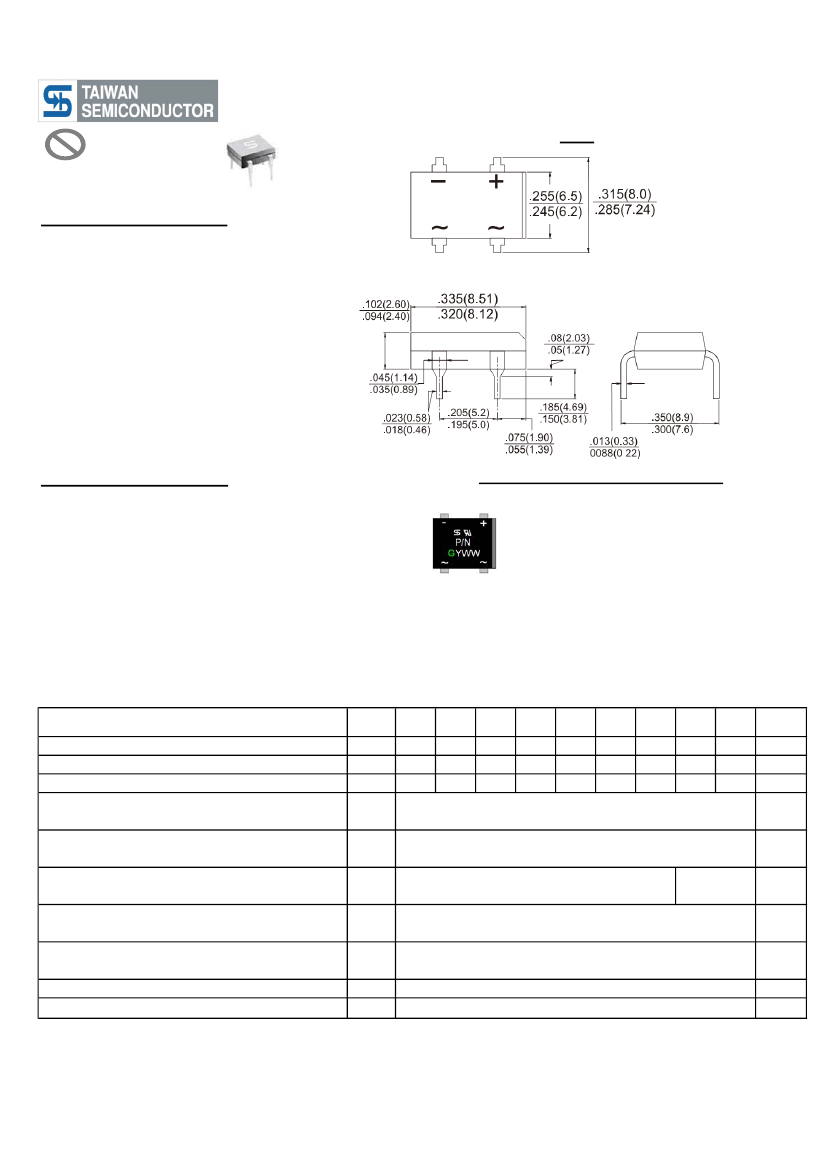

Dimensions in inches and (millimeters)
Marking Diagram
P/N
G
Y
WW
= Specific Device Code
= Green Compound
= Year
= Work Week
Maximum Ratings and Electrical Characteristics
Rating at 25
℃
ambient temperature unless otherwise specified.
Single phase, half wave, 60 Hz, resistive or inductive load.
For capacitive load, derate current by 20%
Type Number
Maximum Repetitive Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current
Peak Forward Surge Current, 8.3 ms Single Half Sine-
wave Superimposed on Rated Load (JEDEC method)
Maximum Instantaneous Forward Voltage (Note 1)
@1.5A
Maximum DC Reverse Current
at Rated DC Block Voltage
Typical Thermal Resistance
Operating Temperature Range
Storage Temperature Range
Notes 1: Pulse Test with PW=300 usec, 1% Duty Cycle
@T
A
=25℃
@ T
A
=125
℃
Symbol
V
RRM
V
RMS
V
DC
I
F(AV)
I
FSM
V
F
I
R
R
θjA
R
θjL
T
J
T
STG
DBL DBL DBL DBL DBL DBL DBL DBL DBL
151G 152G 153G 154G 155G 156G 157G 158G 159G
50
100
200
400
600
800 1000 1200 1400
35
50
70
100
140
200
280
400
420
600
1.5
50
1.1
5
500
40
15
- 55 to + 150
- 55 to + 150
1.25
560
800
700
1000
840
1200
980
1400
Unit
V
V
V
A
A
V
uA
O
C/W
O
O
C
C
Version:F12

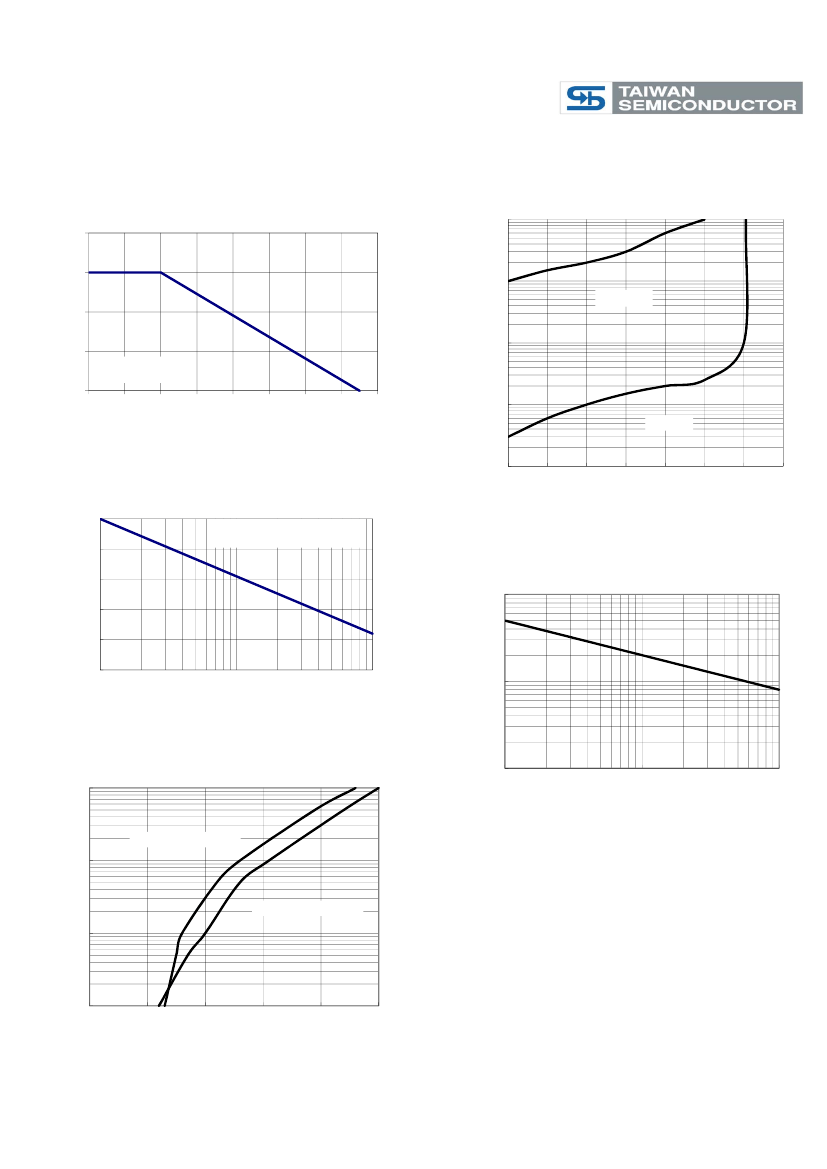

RATINGS AND CHARACTERISTIC CURVES (DBL151G THRU DBL159G)
FIG.1 FORWARD CURRENT DERATING CURVE
AVERAGE FORWARD CURRENT (A)
2
INSTANTANEOUS REVERSE CURRENT (uA)
FIG. 2 TYPICAL REVERSE CHARACTERISTICS
100
1.5
10
TA=125℃
1
0.5
1
RESISTIVE OR
INDUCTIVE LOAD
0
0
20
40
60
80
100
120
140
160
AMBIENT TEMPERATURE (
o
C)
0.1
TA=25℃
0.01
0
20
40
60
80
100
120
140
FIG. 3 MAXIMUM NON-REPETITIVE FORWARD
SURGE CURRENT
50
PERCENT OF RATED PEAK REVERSE VOLTAGE (%)
PEAK FORWARD SURGE CURRENT
(A)
40
30
8.3mS Single Half Sine Wave
(JEDEC Method)
FIG. 4 TYPICAL JUNCTION CAPACITANCE
100
20
CAPACITANCE (pF)
A
10
0
1
10
NUMBER OF CYCLES AT 60 Hz
100
10
FIG. 5 TYPICAL FORWARD CHARACTERISRICS
10
1
1
10
REVERSE VOLTAGE (V)
100
INSTANTANEOUS FORWARD CURRENT (A)
DBL151G - DBL157G
1
DBL158G - DBL159G
0.1
0.01
0.4
0.6
0.8
1
1.2
1.4
FORWARD VOLTAGE (V)
Version:F12
