164
2,2
2,2
2,8
BUCHSENLEISTEN
FEMALE HEADERS
1-, 2-REIHIG, GERADE, GEWINKELT, Raster = 2,00 mm
1-, 2-ROW, STRAIGHT,RIGHT ANGLED ,Pitch = 2,00 mm

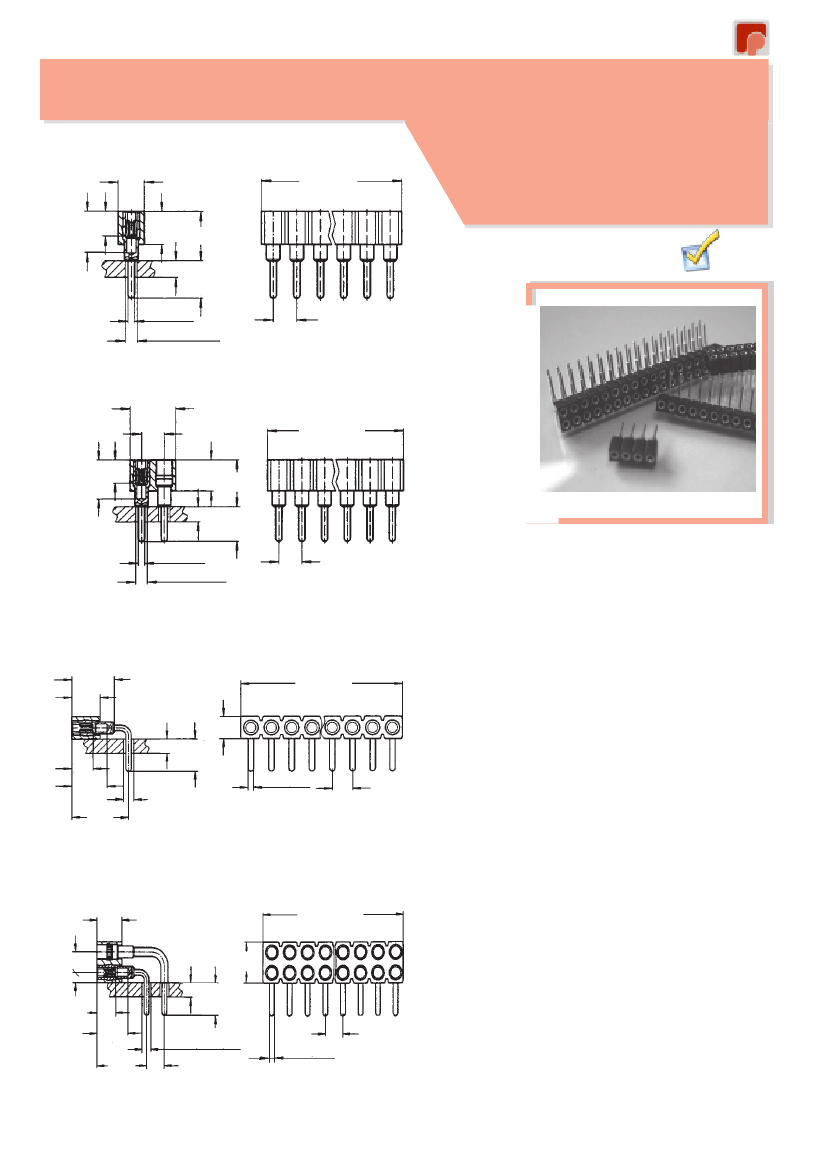

1- reihig gerade / 1- row straight:
Nx2,0
Präzisionsbuchsenleiste für Rundkontakte
Ø0,40-0,66 und Vierkant 0,5mm /
Precision-female header with screw machined
contacts, accepts pins Ø 0,40-0,66 and
square pin 0,5 mm
3,63
4,2
1,4-2,0
3,17
Ø0,5
Ø0,7-0,9
2,0
RoHs
2- reihig gerade / 2- row straight:
4,2
2,0
2,2
3,63
(N/2)x2,0
2,8
4,2
1,4-2,0
3,17
2,0
Ø0,5
Ø0,7-0,9
1- reihig gewinkelt / 1- row right angled:
4,2
2,8
2,2
1,4-2,0
2,2
3,63
Ø0,7-0,9
5,6
Ø0,5
2,0
3,2
Nx2,0
2- reihig gewinkelt / 2- row right angled:
2,8
(N/2)x2,0
2,0
1,4-2,0
3,2
2,2
3,63
5,6
2,0
Ø0,7-0,9
4,2
2,0
Ø0,5
116
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
Ratioplast-Electronics
Serie
Homepage: www.ratioplast.de / E-Mail: info@ratioplast.de
Tel.: +49 (0) 5741 / 23 661-0 / Fax: +49 (0) 5741 / 23 661-20
164
BUCHSENLEISTEN
FEMALE HEADERS
Glasfaserverstärktes Polyamid
Hochtemperaturfest, UL94-V0
1-, 2-REIHIG, GERADE, GEWINKELT, Raster = 2,00 mm
1-, 2-ROW, STRAIGHT, RIGHT ANGLED, Pitch = 2,00 mm
Empfohlenes Leiterplatten-Layout/
Recommended P.C.B Layout
Technische Daten
Isolierkörper
Farbe
Kontaktmaterial
Nennspannung
Nennstrom
Temperaturbereich
Lötwärmebeständigkeit
Schwarz
Lötpin Messing / Clip Beryllium Kupfer
250 V AC
3A
- 55°C ... +85°C
J-STD-002A, 245° (5 sek.)
J-STD-020C, 260° (20 sek.)
2,0
+0,05
Weitere technische Informationen zu den Produkten erhalten Sie auf Anfrage
Ø 0,7-0,9
+0,05
Technical Data
Insulator
Colour
Contact Material
Current Voltage
Current Rating
Temperature Range
Resistance to soldering
Glass filled polyester,
High temperature, UL94-V0
2,0
+0,05
2,0
+0,05
Ø 0,7-0,9
+0,05
More technical Information on request
BESTELLBEISPIEL
HOW TO ORDER
BITTE ERSETZEN SIE `X`DURCH UNTEN AUFGEFÜHRTEN CODE
PLEASE REPLACE `X`WITH CODING LISTED BELOW
164
0H
XX
X
X
X
XXX
Inhaltsverzeichnis
Tabel of content
Veredelung - Plating
SF= Selektiv Flash Vergoldet-Selective flash gold plated
75 = 0,75µm Selektiv Vergoldet -Selective gold plated
1= 1- reihig - 1- row
2= 2- reihig - 2- row
1= Gerade - Straight
2= Gewinkelt - Right angled
8 = 2,0 mm Raster - Pitch
9 = Sonderraster - Other pitch
Polzahl - Number of contacts
(002... 050) (1- reihig - 1- row))
(004 ...100) (2- reihig - 2- row))
(Au/Sn)
(Au/Sn)
Ratioplast-Electronics,
H.Wiedemann GmbH 2006 Sonderanfertigungen und andere Veredelungen auf Anfrage / Customer Designs and special platings on request.
Die Vervielfältigung dieser Unterlagen durch Kopieren oder Nachdruck ist nur mit ausdrücklicher Genehmigung des Herausgebers gestattet.
Zuwiderhandlung verplichtet zu Schadensersatz. Design und technische Änderung vorbehalten.
The duplication of this cataloge by copying or reprint is used by permission of the puplisher only. In case of contravention, you will be hold liable for all demages. All rights reserved.
117
IC Sockel /
IC sockets
Raster / Pitch
2,54mm
Raster / Pitch
2,0mm
Black
Solderpin Brass / Clip Beryllium copper
250 V AC
3A
- 55°C ... +85°C
J-STD-002A 245° (5 sec.)
J-STD-020C 260° (20 sec.)
2-reihig / 2-row
Raster / Pitch
1,27mm
Raster / Pitch
1,0mm
1-reihig / 1-row
