Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
820 523 006
DIAM:
Datum / Date :
20
mm
ROHS Compliant
2010-07-19
Disk Varistor Standard WE-VD
A
Elektrische Eigenschaften / Electrical Properties :
TECHNICAL DATA
Part Number
Breakdown
Voltage
(V@mA)
(*1)
47
Tolerance
(%)
15
AC
30
Working
Voltage
DC
38
Clamping
Voltage
V
(*2)
93
Current
Clamp. Volt.
(A)
20
Peak Current
Withstanding C.
A
(*3)
2000
820 523 006
* 1 The varistor voltage was measured at 0.1 mA current for 5 mm diameter and 1 mA current for other
* 2 The Clamping voltage measured at "Current Clamping Voltage" see next column
* 3 The Peak Current was tested at 8/20 µs waveform for 1 time
Part Number
Rated
Wattage
(W)
0.2
Energy
J
(*4)
17.0
Capacitance
pF
(*5)
12100
UL
(*6)
Certification
CSA
(*7)
Diameter
VDE
(*8)
(mm)
20
820 523 006
yes
_
yes
* 4. The Energy measured at 10/1000 µs waveform for 1 time
* 5. The capacitance value measured at standard frequency @ 1kHz
* 6. Certification UL N° E332875
* 7. Certification CSA N° 224856
* 8. Certification VDE N° 40016998 & 40016986
Wave during
8/20 s
10/1000 s
T1
8 s
10 s
T2
20 s
1000 s
MARKING CODE
ORDER CODE
820
Varistor Type
X
Serie
X
Diameter
XXX
Vrms Voltage
Code
X
Tolerance
S
Special Type
Disc Varistor
5
= Standard
4
= High Surge
5
= 5 mm
7
= 7 mm
1
= 10 mm
4
= 14 mm
2
= 20 mm
Example:
180
= 18 V
271
= 270 V
102
= 1 000 V
5
= 5%
1
= 10%
6
= 15%
2
= 20%
7
= 25%
3
= 30%
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
PAGE/SEITE 1 - PAGES/VON 4
Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
820 523 006
DIAM:
Disk Varistor Standard WE-VD
20
mm
B
Mechanische Abmessungen / Dimensions :
SIZE
Diameter*
D max.
d +/-0,05
F +/-1,0
H max.
H1 max
L1 min.
L min.
Ø5
7,5
0,6
5,0
11
3,5
25
24
Ø7
9,0
0,6
5,0
13
3,5
25
24
Ø 10
12,5
0,8
7,5
18
5,0
25
24
Ø 14
16,5
0,8
7,5
22
5,0
25
24
Ø 20
23,0
1,0
10,0
28
5,0
25
24
(mm) - *Nominal Disk Diameter of Bare Disk
Table of T max., A
& P
1
. Unit : (mm)
Diameter
Voltage Code
110
140
170
200
250
300
350
400
500
600
750
950
111
131
141
151
171
191
211
231
251
271
301
321
351
381
421
461
481
511
551
621
681
102
4,5
4,5
4,7
4,7
4,7
5,0
5,0
5,5
3,8
3,9
4,1
4,5
4,1
4,2
4,3
4,4
4,6
4,8
4,9
5,1
5,3
6,1
6,4
6,6
6,9
7,2
7,5
7,9
Ø5
Ø7
T max A+/-0,8 P
1
4,5
4,5
4,7
4,7
4,7
5,0
5,0
5,5
3,8
3,9
4,1
4,5
4,1
4,2
4,3
4,4
4,6
4,8
4,9
5,1
5,3
6,1
6,4
6,6
6,9
7,2
7,5
7,9
8,1
8,3
1,4
1,5
1,5
1,6
1,8
1,8
2,0
2,3
1,4
1,4
1,5
1,8
1,6
1,6
1,7
1,9
2,0
2,1
2,1
2,5
2,6
2,9
2,9
3,1
3,4
3,7
4,0
4,3
4,5
4,7
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,5
3,5
3,5
4,0
4,0
4,0
4,0
4,0
4,0
4,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,5
3,5
3,5
4,0
4,0
4,0
4,0
4,0
4,9
4,9
5,1
5,1
5,1
5,5
5,5
6,0
4,3
4,4
4,5
4,9
4,5
4,6
4,7
4,8
5,0
5,2
5,3
5,5
5,7
6,5
6,8
7,0
7,3
7,6
8,0
8,4
8,6
8,8
9,4
9,9
10,5
12,6
Ø 10
T max A+/-0,8 P
1
1,4
1,5
1,5
1,6
1,8
1,8
2,0
2,3
1,4
1,4
1,5
1,8
1,6
1,6
1,7
1,9
2,0
2,2
2,2
2,5
2,8
3,1
3,2
3,7
4,0
4,6
5,0
5,0
5,2
5,2
6,0
6,0
6,3
9,8
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,5
3,5
3,5
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
6,0
5,0
5,0
5,2
5,2
5,2
5,6
5,6
6,1
4,4
4,5
4,6
5,1
4,7
4,8
4,9
5,0
5,2
5,4
5,5
5,7
5,9
6,7
7,0
7,2
7,5
7,8
8,2
8,6
8,8
9,0
9,6
10,1
10,7
Ø 14
T max A+/-0,8 P
1
1,5
1,6
1,7
1,8
2,0
2,0
2,2
2,5
1,6
1,6
1,7
2,0
1,8
1,8
1,9
2,1
2,1
2,3
2,3
2,7
2,8
3,1
3,3
3,7
4,0
4,4
4,7
4,9
5,2
5,2
6,0
6,2
6,7
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,5
3,5
3,5
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
6,0
5,2
5,3
5,4
5,4
5,4
5,6
5,6
6,1
4,9
5,1
5,3
5,6
5,2
5,3
5,4
5,5
5,7
5,9
6,0
6,2
6,4
7,2
7,5
7,7
8,0
8,3
8,7
9,1
9,3
9,5
10,1
10,7
11,2
Ø 20
T max A+/-0,8 P
1
1,5
1,6
1,7
1,8
2,0
2,0
2,2
2,5
1,8
1,8
1,9
2,2
2,0
2,0
2,1
2,3
2,5
2,7
2,7
2,9
3,0
3,3
3,5
3,9
4,2
4,7
5,0
5,1
5,4
5,4
6,3
6,4
6,9
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
3,5
3,5
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
4,0
6,0
T max A+/-0,8
P
1
1,4
1,5
1,5
1,6
1,8
1,8
2,0
2,3
1,4
1,4
1,5
1,8
1,6
1,6
1,7
1,7
1,9
1,9
1,9
2,4
2,6
2,7
2,8
3,1
3,4
3,7
4,0
4,3
12,8 10,2
13,5 10,4
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
PAGE/SEITE 2 - PAGES/VON 4
Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
820 523 006
DIAM:
Disk Varistor Standard WE-VD
20
mm
C
Markierung / Marking Spec. :
MARKING
Würth Elektronik
WE-S
MARKING CODE
Characteristic
X
Serie
+ or * or c
Factory Codes
X
Diameter
XXX
Vrms Voltage
Code
X
Tolerance
Certification
Date Code
Year
UL
VDE
X X
CSA
Month
GENERAL CHARACTERISTICS
Max. reponse time
Operating temperature:
Insulation resistance (500VDC):
25 n sec
-40 to +85°
C
Over 1000 M
LEAD FREE SOLDERING
Solder
Soldering temper ature at
Profile soldering
Tin 100%
255° +/-5 °
C
C
270° during 10s
C
D
Verpackung / Packaging:
QUANTITY
PER
PACKING
UNIT
Diameter
Ø5
Bulk
Voltage Serie
110 ~ 300
350 ~ 400
500 ~ 210
230 ~ 250
271 ~ 301
321 ~ 461
481 ~ 102
(Box)
Ø7
Reel
Bulk
(Box)
Ø 10
Reel
Bulk
(Box)
Ø 14
Reel
Bulk
(Box)
Ø 20
Reel
Bulk
(Box)
Reel
5 000 1 500
5 000 1 500
5 000 1 500
5 000 1 500
5 000 1 500
4 000 1 000
-
-
-
5 000 1 500
5 000 1 500
5 000 1 500
5 000 1 500
5 000 1 000
4 000 1 000
-
-
-
2 500 1 000
2 500 1 000
2 500 1 000
2 500 1 000
2 500
1 500
1 500
750
500
500
1 500
1 500
1 500
1 500
1 500
750
750
750
750
750
750
750
500
500
750
750
750
750
750
450
450
500
500
500
500
500
500
500
QUANTITY
PER
CARTON
UNIT
Packaging
Box size
Carton size
One carton with
Bulk (Box)
290 x 155 x 110
310 x 328 x 250
4 boxes
Reel
350 x 350 x 108
371 x 371 x 590
5 boxes (10 reels)
Reel Ø 14 / 20
350 x 350 x 7
370 x 370 x 468
6 boxes
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
PAGE/SEITE 3 - PAGES/VON 4
Spezifikation für Freigabe / specification for release
Kunde / customer
:
Artikelnummer / part number
:
Bezeichnung :
description :
820 523 006
DIAM:
Disk Varistor Standard WE-VD
20
mm
E

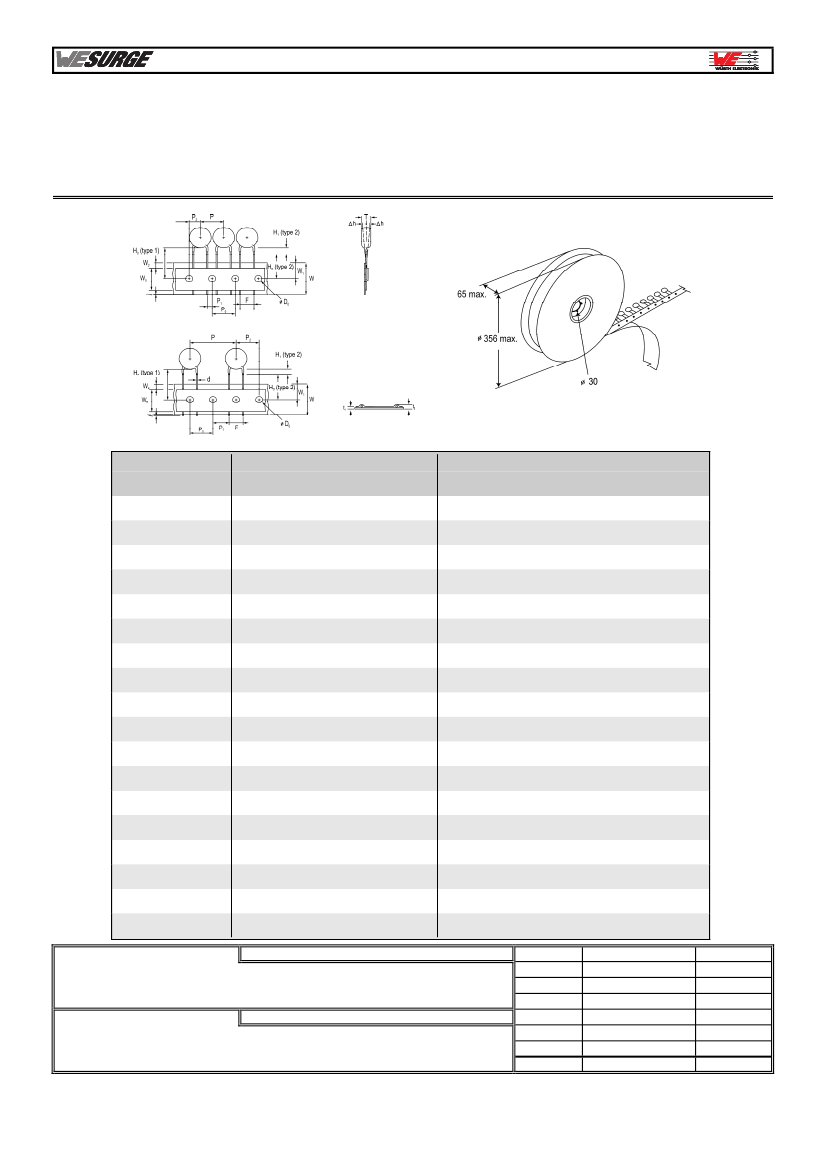

Rollenspezifikation / Tape and Reel Specification :
TAPE
1/2" pitch
REEL DIMENSION
(Unit : mm)
1.0" pitch
Item
Taping pitch
l
H
1
(type 2)
H
0
(type 2)
H
0
(type 1)
h
W
W
0
W
1
W
2
F
P
P
0
P
1
P
2
D
0
d
t
1
t2
Ø5/7
1/2"
1,1 mm maxi.
3,5 mm max.
Ø 10
Ø 10 / 14 / 20
1.0"
1,1 mm maxi.
5 mm maxi.
16 +/-0,5 mm
16 à 21 mm
+/-2 mm
Ø 14 / 20
5 mm max.
16 +/-0,5 mm
16 à 21 mm
+/-2 mm
18 mm +1 / - 0,5 mm
10 mm
9 mm +0,75 / -0,5 mm
3 mm maxi.
5 mm +0,8 / -0,2 mm
12,7 mm +/-1 mm
12,7 mm +/-0,3 mm
3,85 mm +/-0,7 mm
6,35 mm +/-1,3 mm
4 mm +/-0,2 mm
0,6 mm +/-0,05 mm
0,7 mm +/-0,05 mm
1,6 mm maxi.
18 mm +1 / - 0,5 mm
12 mm
9 mm +0,75 / -0,5 mm
3 mm maxi.
7,5 mm +0,8 / -0,2 mm
10 mm +0,8 / -0,2 mm
25,4 mm +/-1 mm
12,7 mm +/-0,3 mm
8,95 mm +/-0,7 mm
7,7 mm +/-0,7 mm
12,7 mm +/-1,3 mm
4 mm +/-0,2 mm
0,8 mm +/-0,05 mm
1,0 mm +/-0,05 mm
0,6 mm +/-0,05 mm
1,8 mm maxi.
Freigabe erteilt /
general release:
Datum / date
Kunde / customer
JB
Version 5
New P/N
Customer Layout
Factory codes
Lead Free Marking
Änderung / modification
2010-07-19
2006-06-01
2006-05-11
2005-11-16
2004-10-19
Unterschrift / signature
Würth Elektronik
JP Penlou
JP Penlou
JP Penlou
JP Penlou
Geprüft / checked
2010-07-19 Kontrolliert / approved
JP. Penlou
Name
Datum / date
Würth Elektronik eiSos GmbH & Co.KG
D-74638 Waldenburg · Max-Eyth-Straße 1 - 3 · Germany · Telefon (+49) (0) 7942 - 945 - 0 · Telefax (+49) (0) 7942 - 945 - 400
http://www.we-online.com
PAGE/SEITE 4 - PAGES/VON 4
