RN4903

Description
Switching, Inverter Circuit, Interface Circuit And Driver Circuit Applications
CategoryDiscrete semiconductor    The transistor
File Size217KB,5 Pages
ManufacturerToshiba Semiconductor
Websitehttp://toshiba-semicon-storage.com/
Environmental Compliance
Download Datasheet Parametric View All

RN4903 Overview

Switching, Inverter Circuit, Interface Circuit And Driver Circuit Applications

RN4903 Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?conform to
MakerToshiba Semiconductor
package instruction2-2J1A, 6 PIN
Contacts6
Reach Compliance Codeunknow
ECCN codeEAR99
Other featuresBUILT-IN RESISTOR RATIO IS 1
Maximum collector current (IC)0.1 A
Collector-based maximum capacity6 pF
Collector-emitter maximum voltage50 V
ConfigurationSEPARATE, 2 ELEMENTS WITH BUILT-IN RESISTOR
Minimum DC current gain (hFE)70
JESD-30 codeR-PDSO-G6
Number of components2
Number of terminals6
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Peak Reflow Temperature (Celsius)NOT SPECIFIED
Polarity/channel typeNPN AND PNP
Maximum power dissipation(Abs)0.2 W
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationDUAL
Maximum time at peak reflow temperatureNOT SPECIFIED
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)250 MHz
VCEsat-Max0.3 V

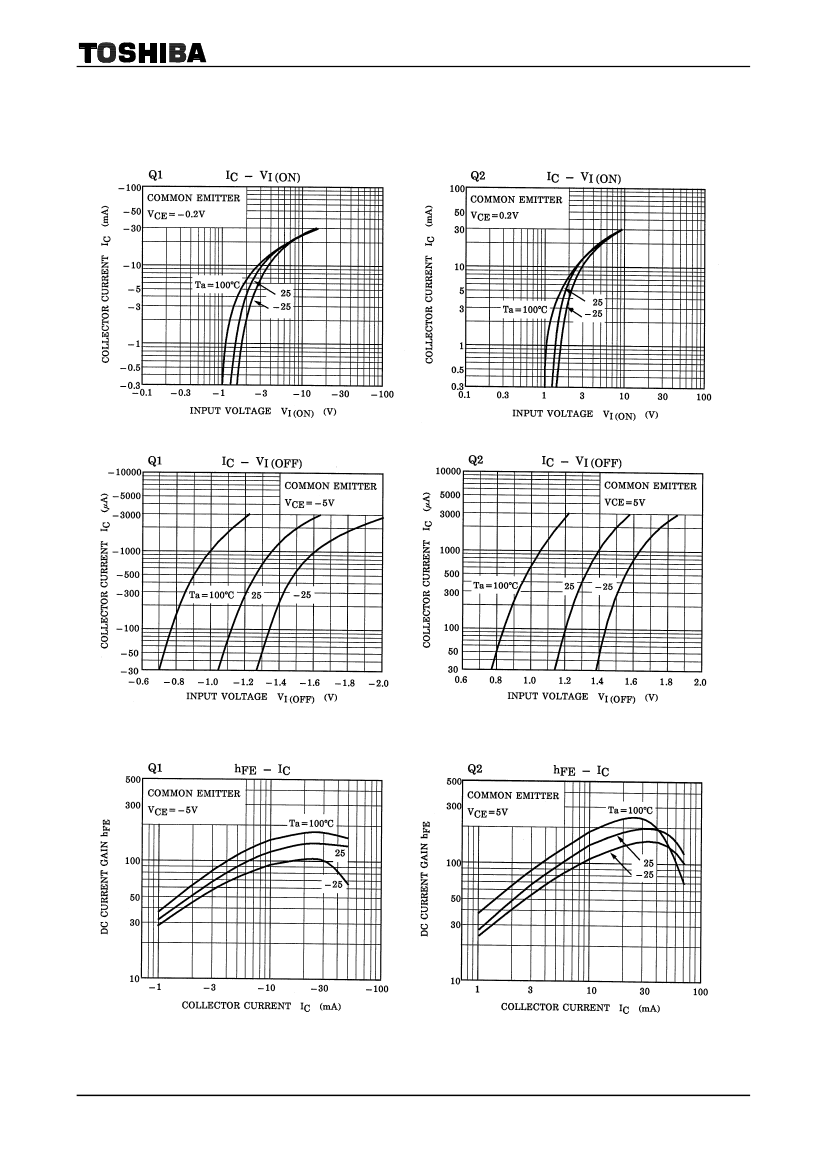

RN4903
TOSHIBA Transistor
Silicon PNP Epitaxial Type (PCT Process) Silicon NPN Epitaxial Type (PCT Process)
RN4903
Switching, Inverter Circuit, Interface Circuit
And Driver Circuit Applications
Includeing two devices in US6 (ultra super mini type with 6 leads)
With built-in bias resistors
Simplify circuit design
Reduce a quantity of parts and manufacturing process
Unit: mm

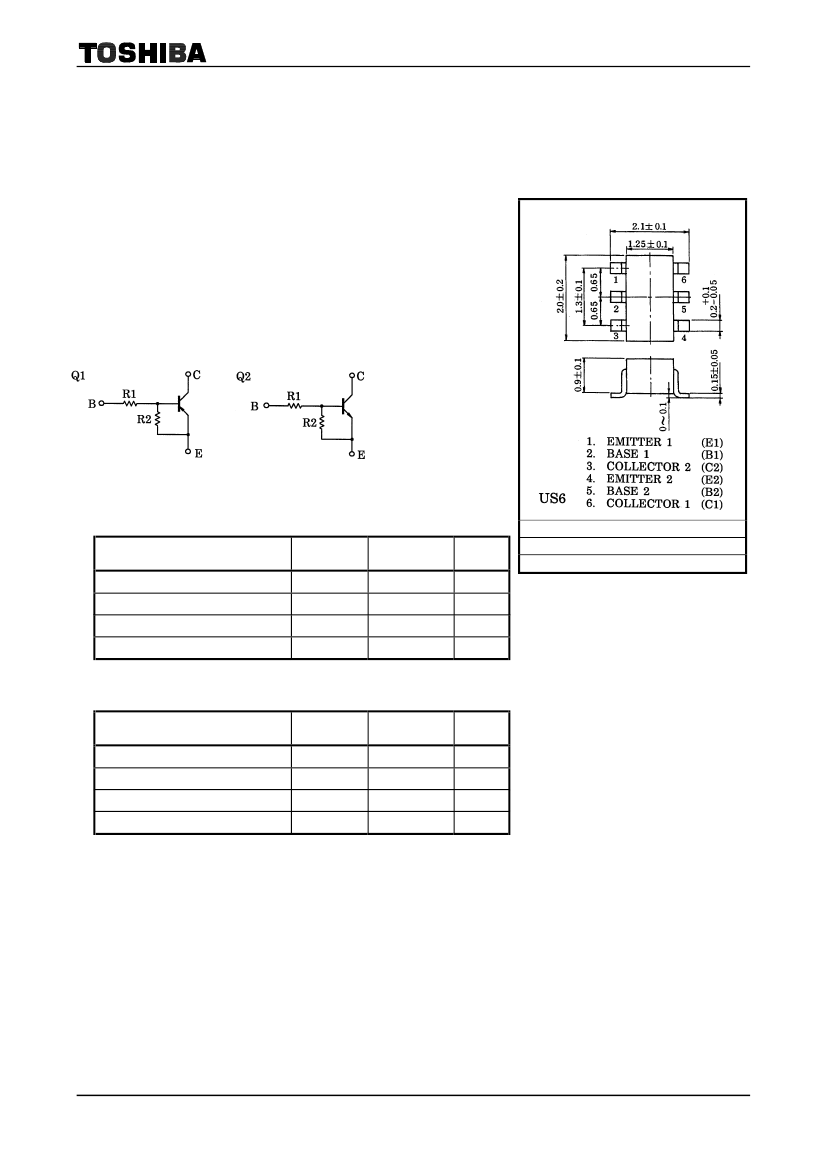

Equivalent Circuit and Bias Resister Values
R1: 22kΩ
R2: 22kΩ
(Q1, Q2 Common)
Q1 Maximum Ratings
(Ta = 25°C)
°
Characteristic
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Symbol
V
CBO
V
CEO
V
EBO
I
C
Rating
−50
−50
−10
−100
Unit
V
V
V
mA
JEDEC
EIAJ
TOSHIBA
Weight: 6.8mg
2-2J1A
Q2 Maximum Ratings
(Ta = 25°C)
°
Characteristic
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Symbol
V
CBO
V
CEO
V
EBO
I
C
Rating
50
50
10
100
Unit
V
V
V
mA
1
2001-06-07
