5 mm (T1 ¾) LED, Non Diffused
Super-Bright, Hyper-Red GaAIAs-LED
LH 5424
Besondere Merkmale
•
Gehäusetyp:
eingefärbtes, klares 5 mm (T1 ¾)
Gehäuse
•
Besonderheit des Bauteils:
enge
Abstrahlcharakteristik
•
Wellenlänge:
645 nm
•
Abstrahlwinkel:
engwinklig (16°)
•
Technologie:
GaAlAs
•
optischer Wirkungsgrad:
3 lm/W
•
Gruppierungsparameter:
Lichtstärke
•
Lötmethode:
Wellenlöten (TTW)
•
Verpackung:
Schüttgut, gegurtet lieferbar
(1000/Rolle)
Anwendungen
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Signal- und Symbolleuchten
Features
•
package:
colored, clear 5 mm (T1 ¾) package
•
feature of the device:
narrow viewing angle
•
wavelength:
645 nm
•
viewing angle:
narrow (16°)
•
technology:
GaAlAs
•
optical efficiency:
3 lm/W
•
grouping parameter:
luminous intensity
•
soldering methods:
TTW soldering
•
packing:
bulk, available taped on reel
(1000/reel)
Applications
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting (e.g. dashboard
backlighting, etc.)
• marker lights (e.g. steps, exit ways, etc.)
• signal and symbol luminaire
2002-04-03
1
LH 5424
Typ
Type
Emissions-
farbe
Color of
Emission
Gehäusefarbe
Color of
Package
Lichtstärke
Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
71 ...
180 ...
280 ...
180 ...
450
280
450
710
Lichtstrom
Luminous
Flux
I
F
= 10 mA
Φ
V
(mlm)
60 (typ.)
50 (typ.)
80 (typ.)
100 (typ.)
Bestellnummer
Ordering Code
LH 5424-QT
LH 5424-S
LH 5424-T
LH 5424-SU
hyper-red
red clear
Q62703-Q2242
Q62703-Q3826
Q62703-Q3827
Q62703-Q3828
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 % ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and a tolerance of ±11 %.
Anm.: Die Standardlieferform von Serientypen beinhaltet eine untere bzw. eine obere Familiengruppe
oder mindestens zwei Einzelgruppen.
In einer Verpackungseinheit / Gurt ist immer nur eine Helligkeitsgruppe enthalten.
Die technologiebedingte Helligkeits-Streuung der heutigen LED-Herstellprozesse über einen
längeren Fertigungszeitraum (Halbleitermaterial - Chipherstellung - Montageprozess) erlaubt
keine Zusage einer einzelnen Helligkeitsgruppe. Daher müssen mindestens zwei
Helligkeitsgruppen vorgesehen werden!
Note: The standard shipping format for serial types includes a lower or upper family group or at least
two individual groups.
No packing unit / tape ever contains more than one luminous intensity group.
Luminosity variations caused by the technology used in current LED manufacturing processes
over a protracted manufacturing period (semiconductor material - chip fabrication - assembly
process) mean that it is not possible to assign LEDs to a single luminous intensity group. For this
reason at least two luminous intensity groups must be provided!
2002-04-03
2
LH 5424
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power consumption
T
A
≤
25 °C
Symbol
Symbol
Wert
Value
– 55 … + 100
– 55 … + 100
+ 100
40
0.5
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
3
120
V
mW
Wärmewiderstand
1)
Thermal resistance
Sperrschicht/Umgebung
R
th JA
Junction/air
R
th JS
Sperrschicht/Lötpad
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
Minimale Beinchenlänge
Minimum lead length
1)
400
180
K/W
K/W
R
th
erhöht sich um 13 K/W pro mm Beinchenlänge.
Each additional 1 mm of lead length increases R
th
by 13 K/W.
2002-04-03
3
LH 5424
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA
Dominantwellenlänge
1)
Dominant wavelength
I
F
= 10 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
2)
Forward voltage
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 3 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
1)
Symbol
Symbol
(typ.)
Wert
Value
660
Einheit
Unit
nm
λ
peak
λ
dom
∆λ
(typ.)
645
nm
(typ.)
22
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
16
1.75
2.5
0.01
10
0.28
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
µ
A
µ
A
nm/K
(typ.)
TC
λdom
0.05
nm/K
(typ.)
TC
V
– 2.5
mV/K
(typ.)
η
opt
3
lm/W
Wellenlängen werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±1 nm ermittelt.
Wavelengths are tested at a current pulse duration of 25 ms and a tolerance of ±1 nm.
Spannungswerte werden mit einer Stromeinprägedauer von 1 ms und einer Genauigkeit von ±0,1 V ermittelt.
Voltages are tested at a current pulse duration of 1 ms and a tolerance of ±0.1 V.
2)
2002-04-03
4
LH 5424

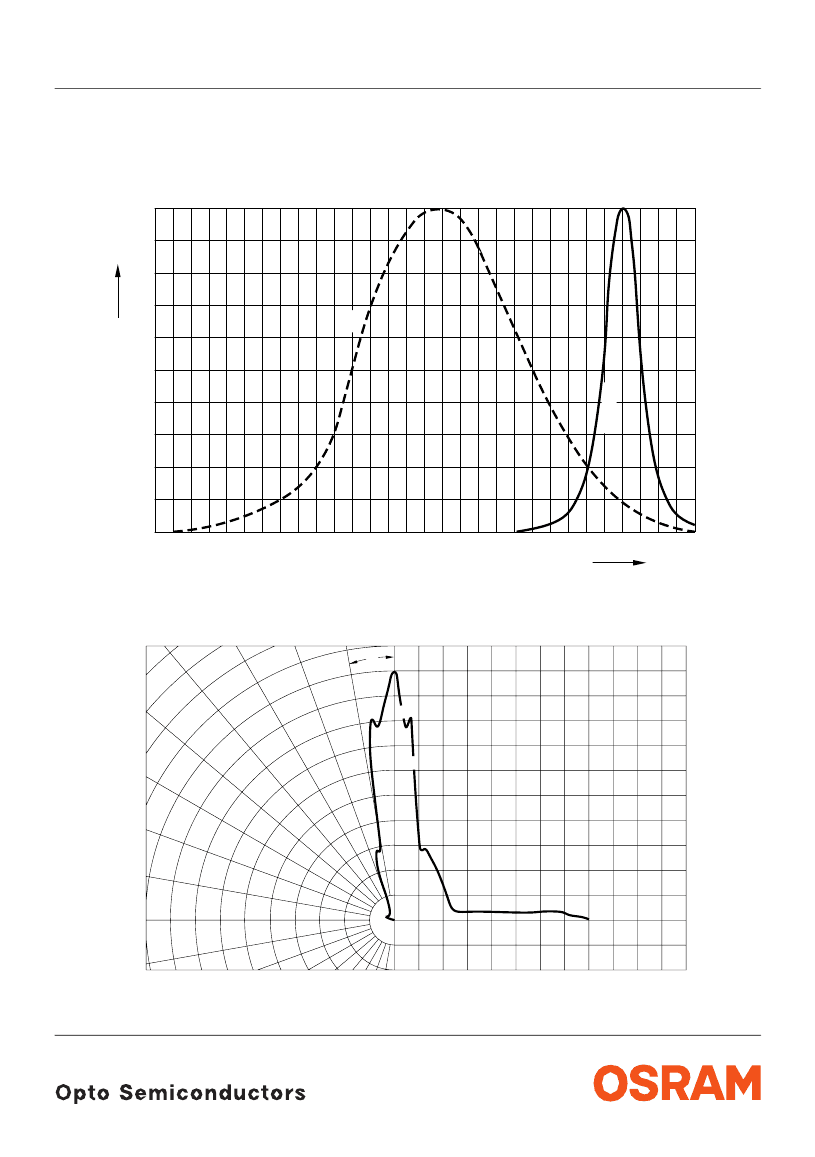

Relative spektrale Emission
I
rel
=
f
(
λ
),
T
A
= 25 °C,
I
F
= 10 mA
Relative Spectral Emission
V(
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
100
OHL01727
I
rel
%
80
V
λ
60
40
20
0
400
450
500
550
600
650
hyper-red
nm
700
λ
Abstrahlcharakteristik
I
rel
=
f
(
ϕ
)
Radiation Characteristic
40˚
30˚
20˚
10˚
ϕ
0˚
1.0
OHL01730
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
100˚
1.0
2002-04-03
0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
