版本号：FH-2016-001
片式排容系列（C-ARRAY
SERIES）
一、优点
FEATURE
※节约空间: 可以节省高达
50%的 PCB
空间½½， 提高装配密度
Space saving: CA can save 50% space of the PC board and improve the assembling density.
※更高的½积比容: 安装一块
CA
等于安装
4
块
0603
片容，减少安装次数，提高安装效率
Provide more capacitance per volumetric area: Efficiently use the side margins and thickness. Promoting
mounting efficiency. One chip of CA equals to four chips of 0603 type capacitor. So it can reduce times of
picking and placing.
※降½成本: 减少放½的次数；缩短生产时间；减少设备管理费用；减少
PCB
费用
Cost saving: Reduce times for picking and placing, reduce manufacturing time, reduce the cost for manage the
equipments and reduce the cost of PCB.
※安装简易: 可进行
SMT
编带包装，由贴片机高速贴片
Easy to picking and placing: SMT package, easy to mounting.
※提高线路板工½效率: 可以减少印刷的线路。提高线路板的运½速度，提高工½效率
Improve the working efficiency of the printed board: Reduce the amount of printed circuits and promote the
working speed of the printed circuit.
二、用途
APPLICATIONS
※适用于对元器件空间要求严格的
PCB，如手提电脑、PDA、无绳电话
Applied in PCB which require strictly about space speed, such as notebook computer, PDA and portable
telephone, etc.
※特别适用于输入、输出接口电路
CA is best suitable to use in I/O interface circuit.
三、型号规格表示方法及温度特性
HOW TO ORDER & Temperature Coefficient /Characteristics
6124
①
B
②
103
③
K
④
500
⑤
N
⑥
T
⑦
① 产品尺寸及产品类型：
PRODUCT SIZE AND PRODUCT TYPE
代码
Code
6124
5084
5082
长(英寸)
L(inch)
0.06
0.05
0.05
½(英寸)
W(inch)
0.12
0.08
0.08
内½单元
Elements Inside
4
4
2
第
1
页
共
11
页
② 介质种类
DIELECTRIC STYLE
介质种类(Dielectric
Code)
介质材料
(Dielectric)
CG
COG
CH
COH
B
X7R
X
X5R
E
Z5U
F
Y5V
③ 标称容量
NOMINAL CAPACITANCE
表示方式
(Express Method)
0R5
1R0
102
…
代码
(Code)
误差
(Tolerance)
A
±
0.05pF
B
±
0.10pF
C
±
0.25pF
实际值
(Actual Value)
0.5
1.0
10×1
0
…
D
±
0.5pF
2
单½(unit):
pF
注：头两½数字为有效数字，第三½数字为
0
的个数；R 为小数点。
Note: the first two digits are significant; third
digit denotes number of zeros; R=decimal point.
④ 容量误差
CAPACITANCE TOLERANCE
F
±
1.0%
G
±
2.0%
J
±
5.0%
K
±10%
M
±20%
S
+50%
-20%
Z
+80%
-20%
备注：A、B、C、D 级误差适用于容量≤10pF 的产品。
Note：These capacitance tolerance A，B, C, D are just applicable the capacitance that equals to or less than
10pF。
⑤ 额定电压
RATED VOLTAGE
表示方式
(Express Method)
6R3
500
201
102
…
实际值
(Actual Value)
6.3
50×1
0
20×1
0
10×1
0
…
0
1
单½(unit)：V
注：头两½数字为有效数字，第三½数字为
0
的个数；R 为小数点。
Note: the first two digits are significant; third
digit denotes number of zeros; R=decimal point.
2
⑥ 端头材料
TERMINAL MATERIAL STYLES
端头类别 （Termination
Styles）
纯银端头
纯铜端头
（Silver
Solderable Termination）
（Copper
Solderable Termination）
表示方式
(Express Method)
S
C
N
三层电镀端头 （Nickel
Barrier Termination）
第
2
页
共
11
页
⑦ 包装方式
PACKAGE STYLES
B
散包装（Bulk
Bag）
.
T
编带包装（Taping
Package）
温度系数/特性
Temperature Coefficient /Characteristics
介质种类
参考温度点
标称温度系数
工½温度范围
Dielectric Reference Temperature Point Temperature Coefficient Operation Temperature Range
COG
X7R
X5R
Z5U
Y5V
20°C
20°C
20°C
20°C
20°C
0±30 ppm/℃
±15%
±15%
-56%½+22%
-80%½+30%
-55℃½125℃
-55℃½125℃
-55℃½85℃
10℃½85℃
-25℃½85℃
备注：Ⅰ类电容器标称温度系数和允许偏差是采用温度在
20°C
和
85°C
之间的电容量变化来确定的。
Note：Nominal temperature coefficient and allowed tolerance of class
Ⅰare
decided by the changing of
the capacitance between 20°C and 85°C。

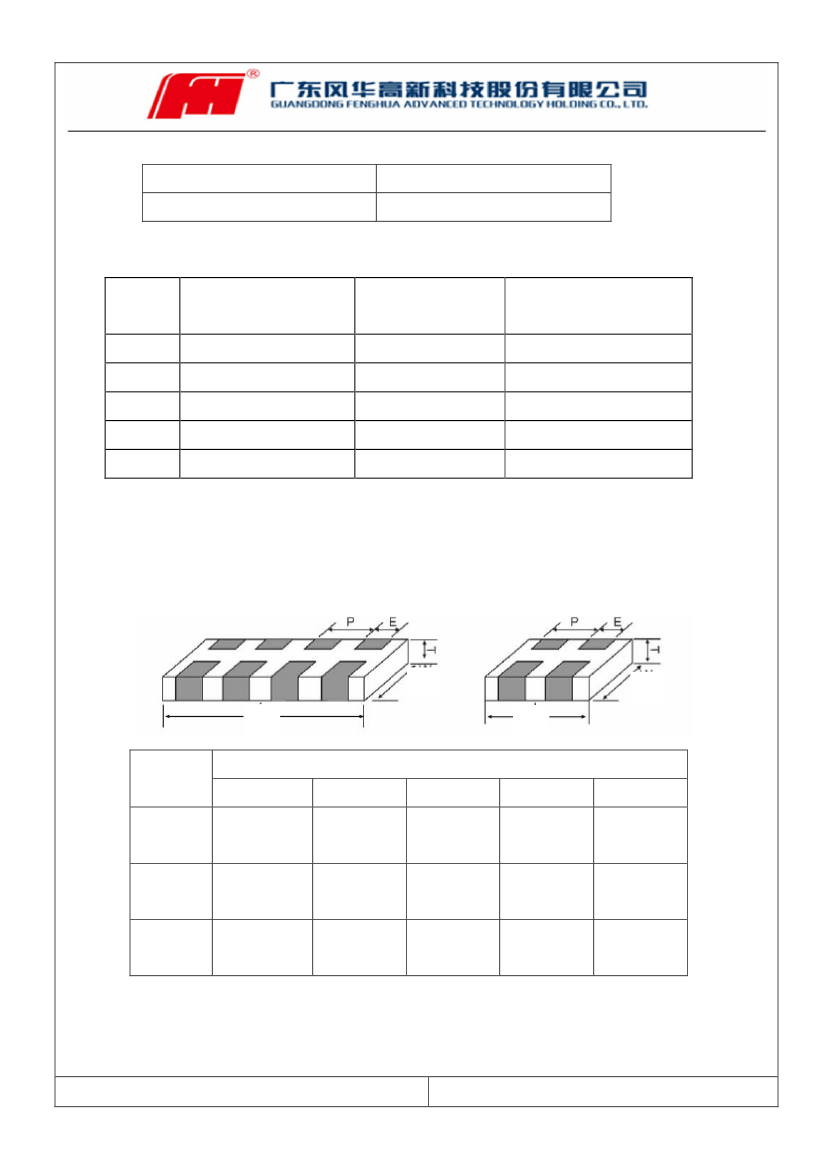

四、外½尺寸
L
W
尺寸（mm）
L
5082
1.25±0.20
W
2.00±0.20
1.00±0.10
0.80±0.10
5084
1.25±0.20
2.00±0.20
1.00±0.10
0.80±0.10
6124
1.60±0.20
3.20±0.20
1.00±0.10
0.80±0.20
0.50±0.05
T
0.80±0.10
1.00±0.10
P
W
L
规格型号
E
0.50±0.05
0.25±0.05
0.40±0.10
第
3
页
共
11
页
