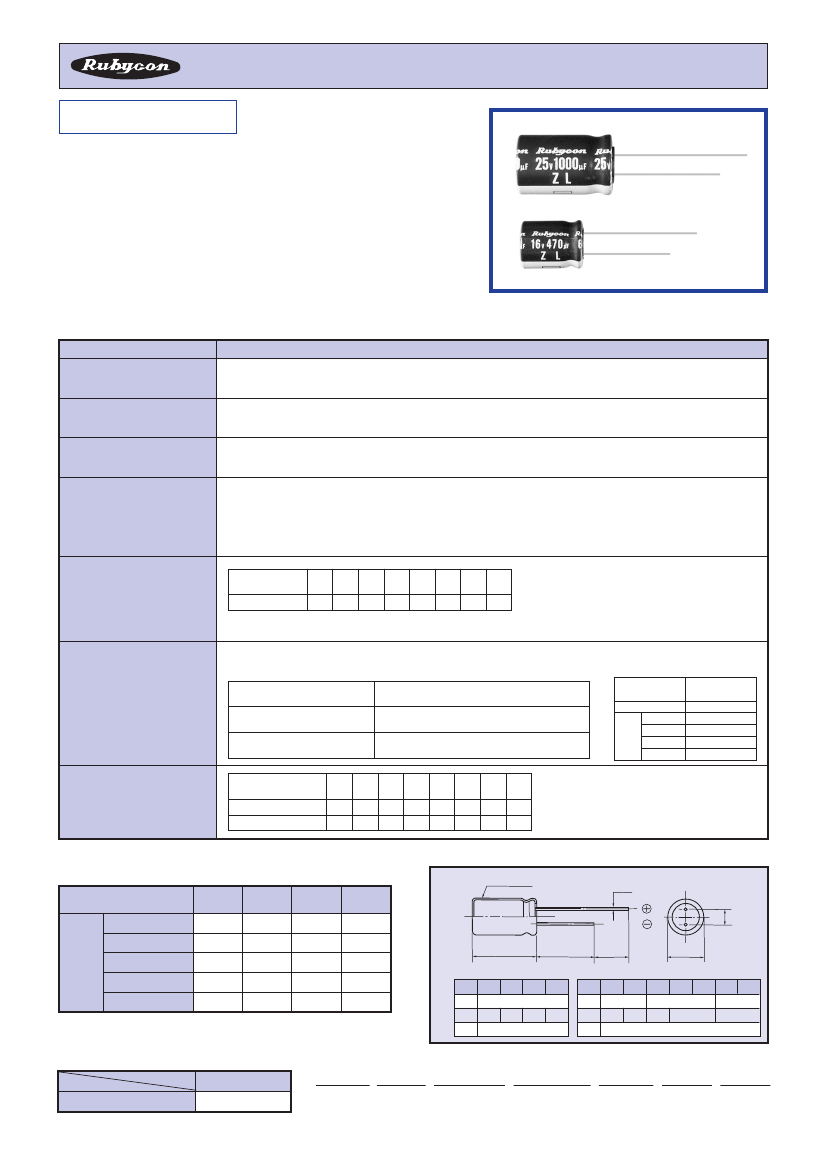

MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
ZL
ZL
SERIES
105℃ High Ripple Current, Low Impedance.
◆FEATURES
・
Enabled high ripple current by a reduction of impedance at high frequency range.
・
Load Life : 105℃ 1000∼5000 hours.
・
RoHS compliance.
◆SPECIFICATIONS
Items
Category Temperature Range
Characteristics
−40∼＋105℃
6.3∼100V.DC
±20％
（20℃，
120Hz）
Rated Voltage Range
Capacitance Tolerance
Leakage Current(MAX)
I＝0.01CV
or 3μA whichever is greater.(After 2 minutes)
I＝
Leakage Current
(μA) C＝
Capacitance
(μF) V＝
Rated Voltage
(V)
Dissipation Factor(MAX)
(tanδ)
Rated Voltage
6.3 10 16 25 35 50 63 100
(V)
tanδ
0.22 0.19 0.16 0.14 0.12 0.10 0.09 0.08
（20℃，
120Hz）
When capacitance is over 1000μF, tanδ shall be added 0.02 to the listed value with increase of every 1000μF.
After life test with rated ripple current at conditions stated in the table below at 105℃,
the capacitors shall meet the following requirements.
Endurance
Capacitance Change
Dissipation Factor
Leakage Current
Rated Voltage
6.3
(V)
Z
（−25℃） （20℃） 2
/Z
Z
（−40℃） （20℃） 3
/Z
Within ±25％ of the initial value.
Not more than 200％ of the specified value.
Not more than the specified value.
Case Size
Ｌ
＝7
φD≦6.3
φD＝ 8
L≧11
φD＝ 10
φD≧12.5
Life Time
(hrs)
1000
2000
3000
4000
5000
10
2
3
16
2
3
25
2
3
35
2
3
50
2
3
63 100
2
3
2
3
（120Hz）
Low Temperature Stability
Impedance Ratio(MAX)
◆MULTIPLIER FOR RIPPLE CURRENT
Frequency
（Hz）
◆DIMENSIONS
SLEEVE(PET)
（mm）
F ±0.5
φD＋0.5MAX
φd
120
0.42
0.50
0.55
0.60
0.70
1k
0.70
0.73
0.77
0.80
0.85
10k
0.90
0.92
0.94
0.96
0.98
100k≦
1.00
1.00
1.00
1.00
1.00
〈Ｌ
＝7〉
φD
φd
F
α
1.5
4
5
2.0
6.3
2.5
8
3.5
0.45
1.0
L＋ MAX
α
15MIN
4MIN
5.6∼33μF
39∼270μF
Coefficient
330∼680μF
820∼1800μF
2200∼6800μF
〈Ｌ
≧11〉
φD
φd
F
α
5
2.0
6.3
0.5
2.5
3.5
8
10
0.6
5.0
12.5
16
18
0.8
7.5
L≦16 : α
＝1.5 L≧20 : α
＝2.0
◆OPTION
Code
PET Sleeve
◆PART NUMBER
□□□
Rated Voltage
ZL
Series
□□□□□
Capacitance
M
Capacitance Tolerance
□□□
Option
□□
Lead Forming
D×L
Case Size
Ｅ
ＦC
MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
ZL
◆STANDARD SIZE
Rated
capacitance
Rated ripple current
Size
Voltage
(μF)
φD×L(mm) (mA r.m.s./105℃, 100kHz)
(V½DC)
Impedance
(Ω MAX)
20℃, 100kHz −10℃, 100kHz
Rated
capacitance
Rated ripple current
Size
Voltage
(μF)
φD×L(mm) (mA r.m.s./105℃, 100kHz)
(V½DC)
Impedance
(Ω MAX)
20℃, 100kHz −10℃, 100kHz
6.3
(0J)
10
(1A)
39
68
150
150
220
330
560
820
1000
1200
1200
1500
2200
3300
3900
4700
5600
5600
6800
27
56
100
120
180
220
470
680
680
1000
1000
1200
1500
2200
3300
3900
3900
4700
5600
4×7
5×7
6.3×7
5×11
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
12.5×35
16×20
16×25
4×7
5×7
5×11
6.3×7
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
130
210
300
250
380
405
760
995
1030
1250
1430
1820
2150
2360
2770
3290
3400
3140
3460
130
210
250
300
380
405
760
995
1030
1250
1430
1820
2150
2360
2770
3290
3140
3400
3460
0.85
0.43
0.23
0.30
0.15
0.13
0.072
0.056
0.053
0.041
0.038
0.023
0.022
0.021
0.018
0.016
0.015
0.018
0.016
0.89
0.44
0.30
0.23
0.15
0.13
0.072
0.056
0.053
0.041
0.038
0.023
0.022
0.021
0.018
0.016
0.018
0.015
0.016
2.6
1.3
0.69
1.0
0.45
0.41
0.22
0.17
0.16
0.13
0.12
0.069
0.066
0.053
0.045
0.041
0.039
0.045
0.043
2.7
1.4
1.0
0.69
0.45
0.41
0.22
0.17
0.16
0.13
0.12
0.069
0.066
0.053
0.045
0.041
0.045
0.039
0.043
16
(1C)
25
(1E)
18
33
56
68
120
120
330
470
470
680
680
1000
1200
1500
2200
2700
2700
3300
3900
15
27
47
56
100
100
220
330
330
470
470
680
820
1000
1500
1800
1800
2200
2700
4×7
5×7
5×11
6.3×7
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
4×7
5×7
5×11
6.3×7
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
130
210
250
300
380
405
760
995
1030
1250
1430
1820
2150
2360
2770
3290
3140
3400
3460
130
210
250
300
380
405
760
995
1030
1250
1430
1820
2150
2360
2770
3290
3140
3400
3460
0.92
0.45
0.30
0.24
0.15
0.13
0.072
0.056
0.053
0.041
0.038
0.023
0.022
0.021
0.018
0.016
0.018
0.015
0.016
0.94
0.46
0.30
0.24
0.15
0.13
0.072
0.056
0.053
0.041
0.038
0.023
0.022
0.021
0.018
0.016
0.018
0.015
0.016
2.8
1.4
1.0
0.72
0.45
0.41
0.22
0.17
0.16
0.13
0.12
0.069
0.066
0.053
0.045
0.041
0.045
0.039
0.043
2.9
1.4
1.0
0.72
0.45
0.41
0.22
0.17
0.16
0.13
0.12
0.069
0.066
0.053
0.045
0.041
0.045
0.039
0.043
MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
ZL
◆STANDARD SIZE
Impedance
Rated
capacitance
Rated ripple current
Size
(Ω MAX)
Voltage
(μF)
φD×L(mm) (mA r.m.s./105℃, 100kHz)
(V½DC)
20℃, 100kHz −10℃, 100kHz
10
18
33
39
56
56
150
220
220
270
330
470
560
680
1000
1200
1200
1500
1800
5.6
10
22
22
33
56
100
120
150
180
220
270
330
470
560
680
820
820
1000
4×7
5×7
5×11
6.3×7
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
4×7
5×7
6.3×7
5×11
8×7
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
10×23
12.5×20
12.5×25
12.5×30
12.5×35
16×20
16×25
130
210
250
300
380
405
760
995
1030
1250
1430
1820
2150
2360
2770
3290
3140
3400
3460
130
210
300
238
380
385
724
950
979
1190
1370
1580
1870
2050
2410
2860
2960
2730
3010
0.96
0.47
0.30
0.25
0.16
0.13
0.072
0.056
0.053
0.041
0.038
0.023
0.022
0.021
0.018
0.016
0.018
0.015
0.016
1.0
0.50
0.26
0.34
0.17
0.14
0.074
0.061
0.061
0.046
0.042
0.030
0.028
0.027
0.023
0.021
0.019
0.023
0.021
2.9
1.5
1.0
0.75
0.48
0.41
0.22
0.17
0.16
0.13
0.12
0.069
0.066
0.053
0.045
0.041
0.045
0.039
0.043
3.0
1.5
0.78
1.18
0.51
0.50
0.22
0.18
0.18
0.14
0.12
0.090
0.085
0.068
0.059
0.052
0.051
0.059
0.056
Impedance
Rated
capacitance
Rated ripple current
Size
(Ω MAX)
Voltage
(μF)
φD×L(mm) (mA r.m.s./105℃, 100kHz)
(V½DC)
20℃, 100kHz −10℃, 100kHz
15
33
56
82
82
120
120
180
180
220
270
330
470
470
560
560
680
680
820
820
1000
1000
1200
1200
1500
6.8
15
27
39
47
56
68
82
82
100
120
180
220
220
270
270
270
330
390
390
470
470
560
560
680
5×11
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
12.5×16
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
12.5×40
18×20
16×31.5
18×25
16×35.5
18×31.5
16×40
18×35.5
18×40
5×11
6.3×11
8×11.5
8×16
10×12.5
8×20
10×16
10×20
12.5×16
10×23
12.5×20
12.5×25
12.5×30
16×20
12.5×35
16×25
18×20
12.5×40
16×31.5
18×25
16×35.5
18×31.5
16×40
18×35.5
18×40
165
265
500
665
685
820
945
1100
1135
1300
1495
1850
2250
1990
2450
2550
2780
2450
2810
2780
2835
3270
3340
3310
3420
125
205
355
450
450
565
580
750
735
880
1045
1195
1410
1295
1560
1600
1470
1700
1750
1620
1890
1775
2080
2060
2570
0.88
0.35
0.22
0.16
0.15
0.12
0.11
0.080
0.082
0.073
0.060
0.043
0.039
0.045
0.033
0.032
0.029
0.038
0.026
0.031
0.021
0.025
0.019
0.020
0.018
1.4
0.57
0.36
0.25
0.24
0.19
0.18
0.13
0.13
0.12
0.094
0.071
0.063
0.071
0.052
0.053
0.069
0.046
0.041
0.049
0.033
0.039
0.030
0.031
0.028
3.5
1.4
0.88
0.64
0.60
0.48
0.44
0.32
0.27
0.29
0.20
0.14
0.13
0.14
0.11
0.096
0.096
0.10
0.078
0.084
0.063
0.068
0.057
0.054
0.049
5.6
2.3
1.4
1.0
0.96
0.76
0.72
0.52
0.43
0.48
0.31
0.23
0.21
0.21
0.17
0.16
0.19
0.15
0.12
0.13
0.10
0.11
0.090
0.084
0.076
35
(1V)
63
(1J)
50
(1H)
100
(2A)
