252128-75

Description
RF MCX Connector, Female, Board Mount, Solder Terminal, Jack
CategoryThe connector    The connector
File Size108KB,1 Pages
ManufacturerAmphenol
Websitehttp://www.amphenol.com/
Download Datasheet Parametric View All

252128-75 Overview

RF MCX Connector, Female, Board Mount, Solder Terminal, Jack

252128-75 Parametric

Parameter NameAttribute value
Objectid1862869267
Reach Compliance Codeunknown
YTEOL6.95
Other featuresINSERTION LOSS MAX AT 1 GHZ
Body/casing typeJACK
Characteristic impedance75 Ω
Connector typeRF MCX CONNECTOR
Contact to complete cooperationGOLD (30)
Contact completed and terminatedGOLD (30)
Contact point genderFEMALE
Coupling typeSNAP
DIN complianceNO
Filter functionNO
IEC complianceNO
Insertion loss0.1 dB
insulator materialPOLYTETRAFLUOROETHYLENE
JESD-609 codee4
MIL complianceNO
Manufacturer's serial numberMCX
Installation methodRIGHT ANGLE
Installation typeBOARD
Maximum operating frequency6 GHz
OptionsGENERAL PURPOSE
Panel mountingNO
Termination typeSOLDER
voltage standing wave ratio1.5

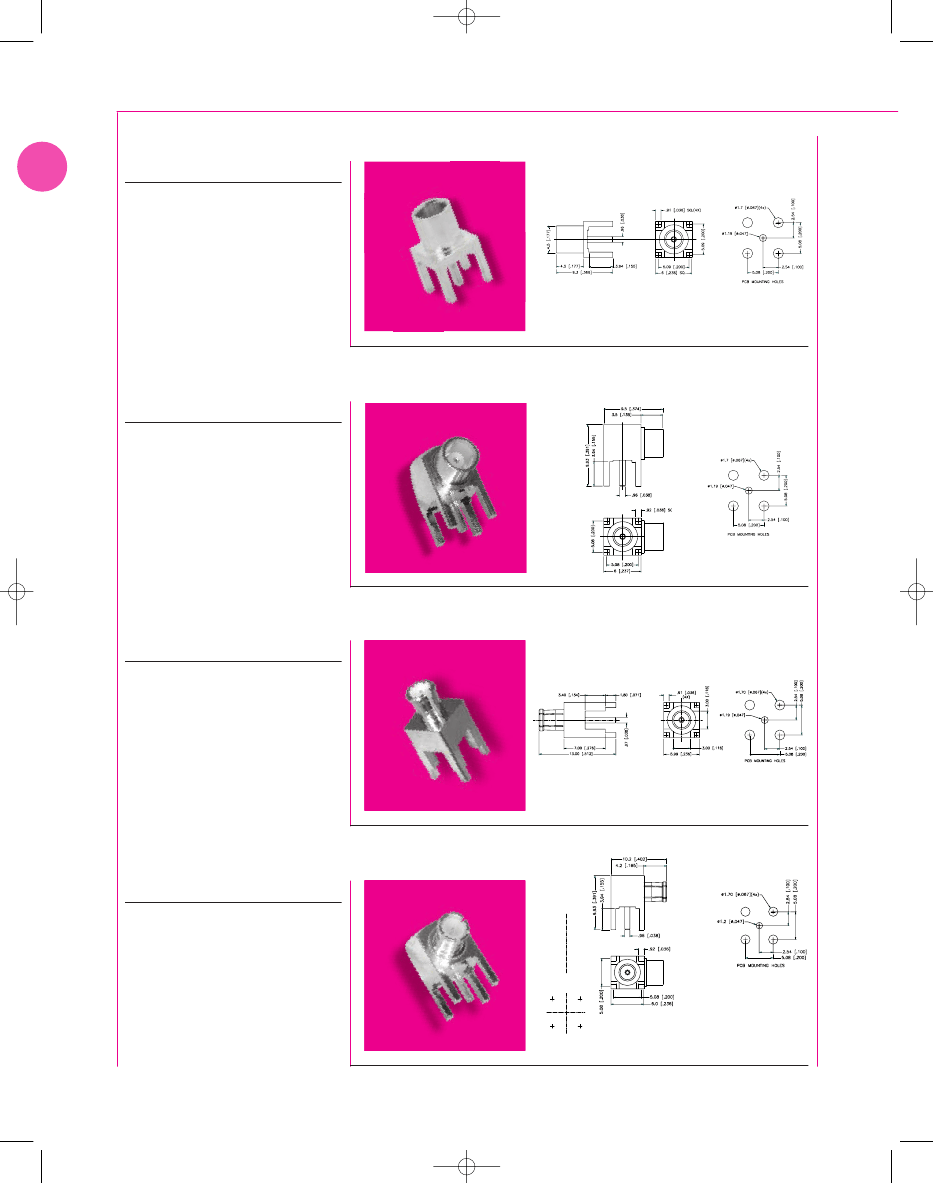

MCX.4
11/27/01
5:17 PM
Page 22
PRINTED CIRCUIT BOARD. STRAIGHT TERMINAL
MCX COAXIAL CONNECTORS
STRAIGHT JACK FOR PRINTED CIRCUIT BOARD
P.N.
Cable
Group
Finish
Insulation Impedance
Teflon
Teflon
Teflon
Teflon
Teflon
Teflon
50
50
50
50
50
50
Crimp
Tool
N/A
N/A
N/A
N/A
N/A
N/A
For Cable Group Legend, see page 19
252104
N/A Nickel
252104-01
N/A Nickel
2.92 mm [.115"] LEGS
252105
N/A
Gold
252105-01
N/A Gold
2.92 mm [.115"] LEGS
252116 N/A Nickel
SURFACE MOUNT
252117 N/A Gold
SURFACE MOUNT
Remark: For 75 ohm connector, add -75 to part number
RIGHT ANGLE JACK FOR PRINTED CIRCUIT BOARD
P.N.
Cable
Group
Finish
Insulation Impedance
50
50
50
50
50
50
50
50
Crimp
Tool
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
252128 N/A Nickel
Teflon
252129 N/A Gold
Teflon
252140 N/A Nickel
Teflon
2.92 mm [.115"] LEGS
252141 N/A Gold
Teflon
2.92 mm [.115"] LEGS
252142 N/A Nickel
Teflon
1.73 mm [.068"] LEGS
252143 N/A Gold
Teflon
1.73 mm [.068"] LEGS
252148 N/A Nickel
Teflon
SURFACE MOUNT
252149 N/A Gold
Teflon
SURFACE MOUNT
Remark: For 75 ohm connector, add -75
to part number
STRAIGHT PLUG FOR PRINTED CIRCUIT BOARD
P.N.
Cable
Group
Finish
Insulation Impedance
Teflon
Teflon
50
50
Crimp
Tool
N/A
N/A
252152
252153
N/A Nickel
N/A Gold
Remark: For 75 ohm connector, add -75 to part number
RIGHT ANGLE PLUG FOR PRINTED CIRCUIT BOARD
P.N.
Cable
Group
Finish
Insulation Impedance
Teflon
Teflon
50
50
Crimp
Tool
N/A
N/A
252154
252155
N/A Nickel
N/A Gold
Remark: For 75 ohm connector, add -75 to part number
22
For Crimp Tool information, see page 183.
