Golden DRAGON
Lead (Pb) Free Product - RoHS Compliant
LCW W5SM
Released
Besondere Merkmale
•
Gehäusetyp:
weißes SMD Gehäuse, klarer
Silikon - Verguss, Chip level conversion
•
Typischer Lichtfluss:
75 lm bei 350 mA und bis
zu 154 lm bei 1 A (3500 K)
•
Besonderheit des Bauteils:
hocheffiziente
Lichtquelle bei geringem Platzbedarf
•
Farbort:
x = 0,42, y = 0,40 nach CIE 1931 (weiß)
•
Farbtemperatur:
2500 K bis 4800 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°
)
•
Technologie:
ThinGaN
•
optischer Wirkungsgrad:
87 lm/W bei 100 mA
(3500 K)
•
Gruppierungsparameter:
Lichtstrom, Farbort
•
Verarbeitungsmethode:
für
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
24-mm Gurt mit 800/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 8 kV nach
JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe Seite 15
Features
•
package:
white SMD package, colorless clear
silicone resin; chip level conversion
•
typical Luminous Flux:
75 lm at 350 mA and up
to 154 lm at 1 A (3500 K)
•
feature of the device:
high efficient lightsource at
low space
•
color coordinates:
x = 0.42, y = 0.40 acc. to
CIE 1931 (white)
•
color temperature:
2500 K to 4800 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°
)
•
technology:
ThinGaN
•
optical efficiency:
87 lm/W at 100 mA (3500 K)
•
grouping parameter:
luminous flux,
color coordinates
•
assembly methods:
suitable for SMT assembly
methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
24 mm tape with 800/reel, ø180 mm
•
ESD-withstand voltage:
up to 8 kV acc. to
JESD22-A114-D
•
Superior Corrosion Robustness:
details see page 15
Applications
• room lighting: ceiling light, cove lighting,
chandeliers, pendants, sconces
• flood light
• effect and accent lighting: display cases, furniture
illumination, marker lights
• specialty lighting: flashlight, bicycle headlamps,
security lights
• architectural lighting: facade lighting, stairway
lighting
• automotive interior lighting: dome lighting,
make-up mirror illumination
•
reading lamps (e.g. bus, airplane)
Anwendungen
• Raumbeleuchtung: Deckenbeleuchtung, Ni-
schenbeleuchtung, Kronleuchter, Hängeleuch-
ten, Wandleuchter
• Flutlicht
• Effekt- und Akzentbeleuchtung: Vitrinen, Möbel-
beleuchtung, Markierungsbeleuchtung
• Spezialbeleuchtung: Blitzlicht, Radbeleuchtung,
Sicherheitsbeleuchtung
• Gebäudebeleuchtung: Fassadenbeleuchtung,
Treppenbeleuchtung
• Auto: Innenbeleuchtung, Beleuchtung für
Make-up-Spiegel
• Leselampen (z.B. Bus, Flugzeug)
2010-03-18
1
LCW W5SM
Bestellinformation
Ordering Information
Typ
Farbtemperatur
Lichtstrom
1) Seite 23
Lichtstärke
2) Seite 23
Bestellnummer
Type
color temperature Luminous
Flux
1) page 23
Luminous
Intensity
2) page 23
Ordering Code
I
F
= 350 mA
Φ
V
(mlm)
LCW W5SM-JXKX-4U9X
LCW W5SM-JYKY-4R9T
LCW W5SM-JXKY-4O9Q
LCW W5SM-JYKY-4L8N
LCW W5SM-JYKZ-4J8K
2700 K
3000 K
3500 K
4000 K
4500 K
45000 ... 82000
52000 ... 97000
45000 ... 97000
52000 ... 97000
52000 ... 112000
I
F
= 350 mA
I
V
(mcd)
18500 (typ.)
24800 (typ.))
24000 (typ.)
24800 (typ.)
27300 (typ.)
Q65110A9692
Q65110A9693
Q65110A9681
Q65110A9694
Q65110A9698
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 10
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCW W5SM-JXKX-4U9X bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
-JX, -JY, -JZ oder -KX enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCW W5SM-JXKX-4U9X bedeutet, dass auf dem Gurt nur eine der

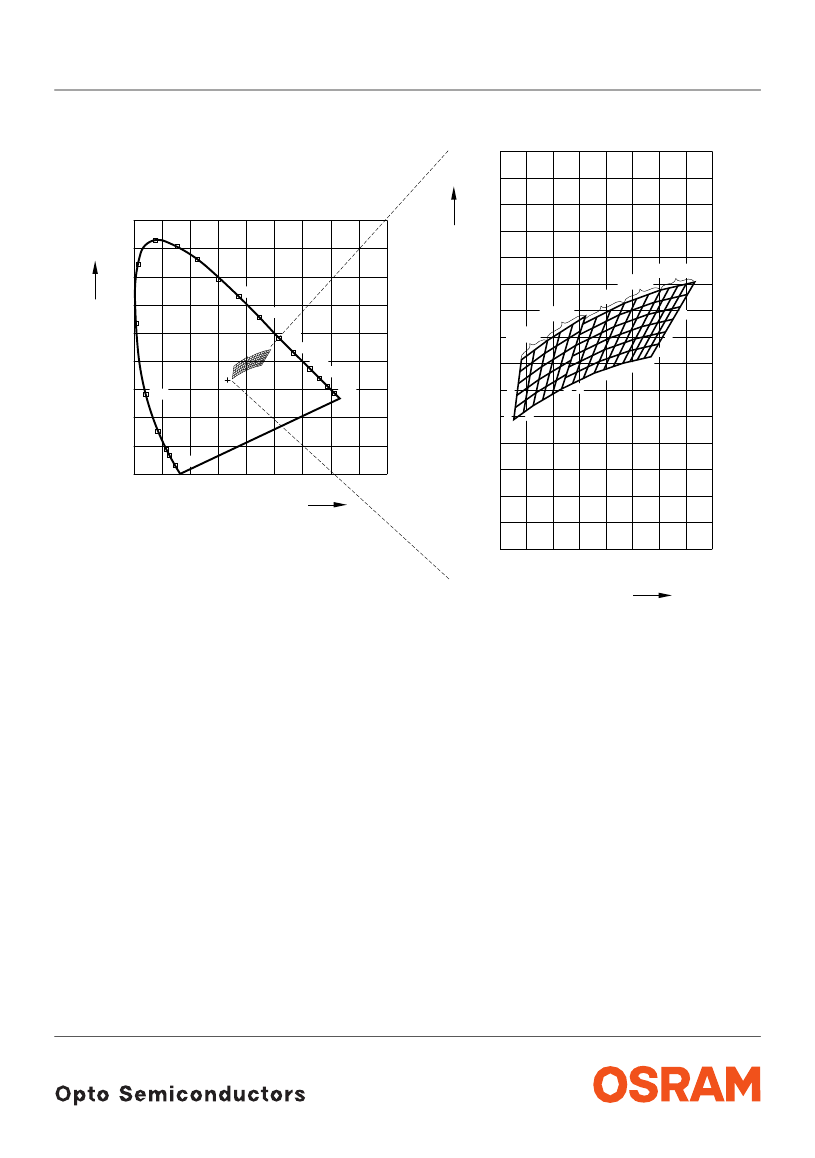

Farbortgruppen -4U bis -9X enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 10
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCW W5SM-JXKX-4U9X means that only one group -JX, -JY, -JZ or -KX will be shippable for any
one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCW W5SM-JXKX-4U9X means that only
1 chromaticity coordinate group -4U to -9X will be shippable on each reel (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
2010-03-18
2
LCW W5SM
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Symbol
Symbol
Wert
Value
– 40 … + 125
– 40 … + 125
175*
135
100
1000**
2500
Einheit
Unit
°C
°C
°C
°C
mA
mA
mA
T
op
T
stg
Sperrschichttemperatur für Kurzzeitanwendungen*
T
j
Junction temperature for short term applicationd*
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°
C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
S
=25°C
Sperrspannung
Reverse voltage
(
T
S
=25°
C)
T
j
(min.)
I
F
(max.)
I
F
I
FM
V
R
not designed for V
reverse operation
* Auch bei höchsten Temperaturen zeigt der LED Chip sehr gute Leistungsmerkmale, es kann aber
eine leichte Verfärbung des Gehäuses auftreten.
Die mittlere Lebensdauer bei T
j
= 175° beträgt 100h.
C
*The LED chip exhibits excellent performance but slight package discoloration occurs at highest
temperatures. Exemplary median lifetime for T
j
= 175° will be 100h.
C
**If the application lifetime exceeds 10kh the maximum permitted current is 700 mA
**In Applikationen, die eine größere Lebensdauer als 10kh fordern, beträgt der erlaubte Maximalstrom
700 mA
2010-03-18
3
