Hyper SIDELED
®
Enhanced optical Power LED (ATON
®
)
Lead (Pb) Free Product - RoHS Compliant
LW A67C
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Verguss
•
Besonderheit des Bauteils:
Abstrahlung par-
allel zur Platine, deshalb ideal zur Einkopplung
in Lichtleiter
•
Farbort:
x = 0,33, y = 0,33 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
5600 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
22 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
12-mm Gurt mit 2000/Rolle,
ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• Einkopplung in Lichtleiter
• Hinterleuchtung (LCD, Schalter, Tasten)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Ersatz von Kleinst-Glühlampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
Features
•
package:
white SMT package, colored diffused
resin
•
feature of the deivce:
radiation direction
parallel to PCB, so an ideal LED for coupling in
light guides
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaN
•
optical efficiency:
22 lm/W
•
grouping parameter:
luminous intensity, color
coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
12 mm tape with 2000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
Applications
• coupling into light guides
• backlighting (LCD, switches, keys)
• interior automotive lighting (e.g. dashboard
backlighting, etc.)
• substitution of micro incandescent lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
2005-11-19
1
LW A67C
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 16
Lichtstrom
2)
Seite 16
Bestellnummer
Type
Luminous
Intensity
1)
page 16
Luminous
Flux
2)
page 16
Ordering Code
I
F
= 20 mA
I
V
(mcd)
LW A67C-S2U1-3K6L
LW A67C-T2U2-5K8L
LW A67C-S2U2-5K8L
LW A67C-S2U1-5K8L
white
224 ...
355 ...
224 ...
224 ...
560
710
710
560
I
F
= 20 mA
Φ
V
(mlm)
1200 (typ.)
1600 (typ.)
1400 (typ
1200 (typ.)
Q65110A4101
Q65110A1928
Q65110A1929
Q65110A1927
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LW A67C-S2U1-3K6L bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen S2, T1,
T2 oder U1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW A67C-S2U1-3K6L bedeutet, dass auf dem Gurt nur eine der Farbortgruppen
-3K, -3L, -4K, -4L, -5K, -5L, -6K oder -6L enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW A67C-S2U1-3K6L means that only one group S2, T1, T2 or U1 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW A67C-S2U1-3K6L means that only 1
chromaticity coordinate group -3K, -3L, -4K, -4L, -5K, -5L, -6K or -6L will be shippable.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for
explanation).
2005-11-19
2
LW A67C
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 16
Reverse voltage
3)
page 16
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 16
Junction/ambient
4)
page 16
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 110
20
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
300
mA
V
R
5
V
P
tot
85
mW
R
th JA
R
th JS
480
250
K/W
K/W
2005-11-19
3
LW A67C
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate x acc. to CIE 1931
I
F
= 20 mA
Farbkoordinate y nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate y acc. to CIE 1931
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 16
Forward voltage
6)
page 16
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.33*
Einheit
Unit
–
y
0.33*
–
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
3.0
3.6
4.1
0.01
10
–0.1
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
x
µ
A
µ
A
10
-3
/K
(typ.)
TC
y
–0.2
10
-3
/K
(typ.)
TC
V
η
opt
– 5.0
mV/K
(typ.)
22
lm/W
2005-11-19
4
LW A67C

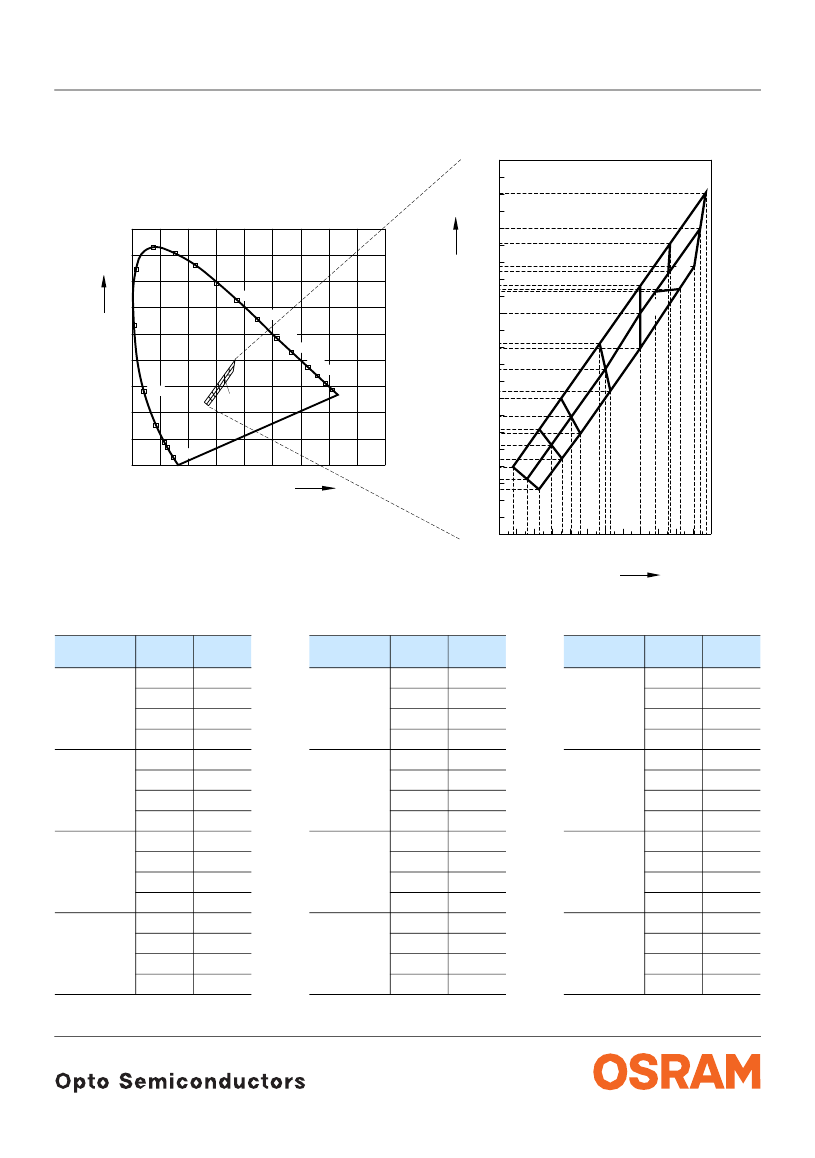

Farbortgruppen
5)
Seite 16
Chromaticity Coordinate Groups
5)
page 16
0.42
0.41
0.40
Cy 0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
0.21
0.20
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
8L
8K
7L
+
7K
6L
6K
5L
5K
4L
4K
3L
3K
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cx
0.8
0.9
Gruppe
Group
3K
Cx
0.273
0.266
0.280
0.286
Cy
0.227
0.232
0.252
0.244
0.232
0.239
0.261
0.252
0.244
0.252
0.268
0.259
0.252
0.261
0.279
0.268
Gruppe
Group
5K
Cx
0.296
0.291
0.310
0.313
Cy
0.259
0.268
0.297
0.284
0.268
0.279
0.312
0.297
0.284
0.297
0.330
0.310
0.297
0.312
0.347
0.330
3L
0.266
0.258
0.273
0.280
5L
0.291
0.285
0.307
0.310
4K
0.286
0.280
0.291
0.296
6K
0.313
0.310
0.330
0.330
4L
0.280
0.273
0.285
0.291
6L
0.310
0.307
0.330
0.330
2005-11-19
5
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
Cx
OHA08327
Gruppe
Group
7K
Cx
0.330
0.330
0.338
0.352
7L
0.330
0.330
0.347
0.345
8K
0.352
0.338
0.364
0.360
8L
0.345
0.347
0.367
0.364
Cy
0.310
0.330
0.342
0.344
0.330
0.347
0.371
0.352
0.344
0.342
0.380
0.357
0.352
0.371
0.401
0.380
