Allgemeine Eigenschaften zu den
drahtgewickelten SMD-Spulen
Bauform 0603 / Baureihe 5406
SUMIDA Components erweitert sein Spektrum der
drahtgewickelten Chipspulen der Baugröße 0603. Auf
Keramikkörper sind nun Induktivitäten von 1,5 nH bis
470 nH verfügbar.
Diese Induktivitätswerte werden auf SUMIDA Compo-
nents-Keramikkörpern gewickelt, wodurch besonders
hohe Resonanzfrequenzen bzw. Güten spezi ziert wer-
den können. Dadurch eignen sie sich für Applikationen
mit besonderen Ansprüchen z.B. für
HF-Technik
Antennenverstärker
Tuner, Basisstationen oder
SAT-Receiver
Zusätzlich bietet SUMIDA Components nun auch SMD-
Spulen der Bauform 0603 gewickelt auf einem Ferrit-
Kern an. Hier sind Induktivitäten von 470 nH bis 2700
nH verfügbar.
Anfragen nach Sonderinduktivitäten oder -toleranzen
werden auf Machbarkeit überprüft.
General Characteristics of Wire-
wound SMD Inductors
Size 0603 / Series 5406
SUMIDA Components´ extended the programme of exi-
sting wire-wound chip inductors size 0603. On ceramic
bodies there are a wide range of inductances available
from 1,5 nH to 470 nH. All inductance values are wound
on SUMIDA Components ceramic bodies which perform
extraordinary high resonance frequencies and quality
factors. Therefore, they are suited for applications with
special requirements as for:
RF technique
Antenna Ampli ers
Tuners, Base Stations or
SAT Receivers
Additional SUMIDA Components offers now the SMD
inductors size 0603 wired on a ferrite body. Here are
inductances from 470nH to 2700 nH available.
Feasibility of special inductances or tolerances are tested
on request.
Symbol
Symbol
Induktivität
Inductance
Toleranz
Tolerance
Minimale Güte
Minimum Q-factor
Eigenresonanzfrequenz
Self resonance frequency
Max. Gleichstromwiderstand
Max. DC resistance
Nennstrom (bez. auf 85 °C)
Nominal Current (ref. To 85 °C)
Zulässiger Betriebstemperaturbereich
permissable operating temperature range
L
Material des Spulenkerns
Material of the coil core
Keramik / Ceramic
1,5 ...470 nH
Material des Spulenkerns
Material of the coil core
Ferrit / Ferrite
470 ... 2700 nH
-
2/5/10/20 %
1)
2/5/10/20 %
1)
Q
min
f
res , min
R
DC, max
I
rated
-
22 ... 45
12
> 6000 ... 700 MHz
650 ... 260 MHz
25 ... 6200 mΩ
400 ... 4000 mΩ
1000 ... 80 mA
2)
460 ... 180 mA
2)
- 55 ... 125° C
- 55 ... 125° C
1)
Standard-Toleranzen - engere Toleranzen auf Anfrage
Standard tolerances - tighter tolerances on request
2)
Nennstrom (max) bis 85° C Umgebungstemperatur
maximum rated current at ambient temperature 85° C
- 19 -
Bestellhinweise:
Erklärung des Artikelnummern-Schlüssels
Ordering Instructions:
Explanation of Part Code
5406
Bezeichnung / Designation
Chip-Induktivität / Inductance
(Baugröße 0603 / Size 0603)
Induktivität L / Inductance L
27
0
* 4 00
Lieferform / Delivery Form
4 vergossen, gegurtet auf
8 mm Blistergurt
coated, taped on 8 mm
blister tape
Induktivitäts-Toleranz
Inductance Tolerance
1 ± 20 %
2 ± 10 %
3±5%
4±2%
Multiplikator für L: 10
Multiplier for L: 10
x
(Beispiel / example 27 nH)
x
Abweichender Artikelnummernschlüssel für L-Werte < 10nH
Abnormal order number for L-values < 10 nH
Verpackungseinheit 0603:
Packing Unit 0603:
Rollen Ø 180 mm, 4.000 Stück
Reels Ø 180 mm, 4.000 pcs.
Bestellbeispiel / Ordering examples:
Chipspule / Chip Coil 0603, 270 nH, Tol. 5 %
vergossen gegurtet
coated, tape & reel
= 5406 271 34 00
Chipspule / Chip Coil 0603, 3,6 nH, Tol. 10 %
vergossen gegurtet
coated, tape & reel
= 5406 036 24 00
- 20 -

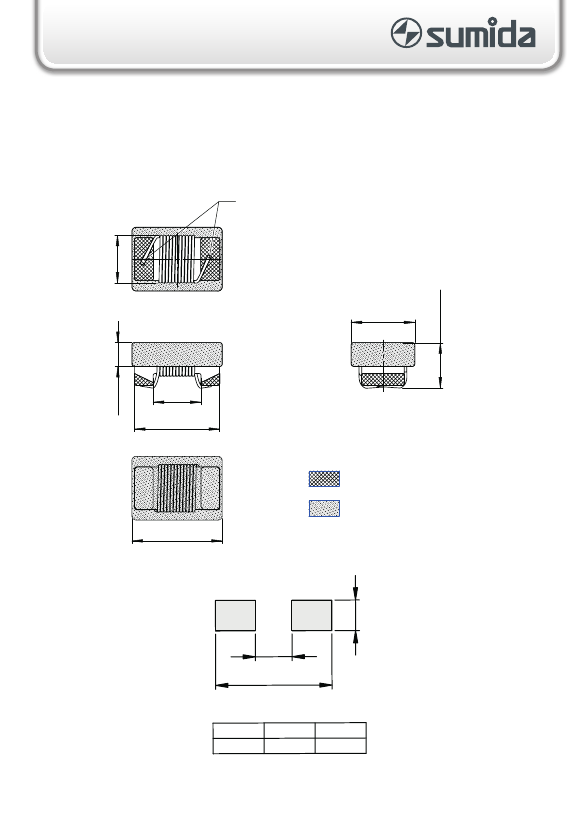

Technische Informationen
Baugröße 0603 / Baureihe 5406
drahtgewickelt:
Bauteilabmessungen und Pad-Layout-Empfehlung
Technical Details
Size 0603 / Series 5406
wire-wound:
Component Dimensions and Pad Layout
Recommendation
Drahtenden (=metallisierte Fläche) /
wire leads (=metallization area)
0,90
±0,15
±0,2
0,45
0,90
1,60
0
- 0,05
+0,10
- 0,05
C = Inkl. Metallisierung, Wicklung und Verguss /
with metallization, winding and coating
= Metallisierung / metallization
= Verguss / coating
1,7
±0,1
Layoutempfehlung / Layout recommendation:
a
b
a
0,8....1,0
b
2,0....2,5
c
0,7....
1,0
Maße / Dimensions (mm)
- 21 -
c
0,85
1,2
±0,2
+0,15
- 0,10
C
