SFC-119-T1-F-D

Description
Board Connector, 38 Contact(s), 2 Row(s), Female, Straight, 0.05 inch Pitch, Solder Terminal, Locking, Black Insulator, Socket,
CategoryThe connector    The connector
File Size308KB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

SFC-119-T1-F-D Overview

Board Connector, 38 Contact(s), 2 Row(s), Female, Straight, 0.05 inch Pitch, Solder Terminal, Locking, Black Insulator, Socket,

SFC-119-T1-F-D Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
Objectid1985451966
Reach Compliance Codecompliant
ECCN codeEAR99
Factory Lead Time2 weeks
YTEOL9.15
body width0.145 inch
subject depth0.18 inch
body length1.105 inch
Body/casing typeSOCKET
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD FLASH
Contact completed and terminatedTin (Sn) - with Nickel (Ni) barrier
Contact point genderFEMALE
Contact materialPHOSPHOR BRONZE
contact modeRECTANGULAR
Contact resistance15 mΩ
Contact styleSQ PIN-SKT
DIN complianceNO
Filter functionNO
IEC complianceNO
maximum insertion force.695 N
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER
JESD-609 codee3
MIL complianceNO
Plug contact pitch0.05 inch
Match contact row spacing0.05 inch
Mixed contactsNO
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
PCB contact patternRECTANGULAR
PCB contact row spacing1.27 mm
Plating thickness3u inch
polarization keyLEFT
Rated current (signal)2.9 A
GuidelineUL, CSA
reliabilityCOMMERCIAL
Terminal length0.12 inch
Terminal pitch1.27 mm
Termination typeSOLDER
Total number of contacts38
Evacuation force-minimum value.556 N

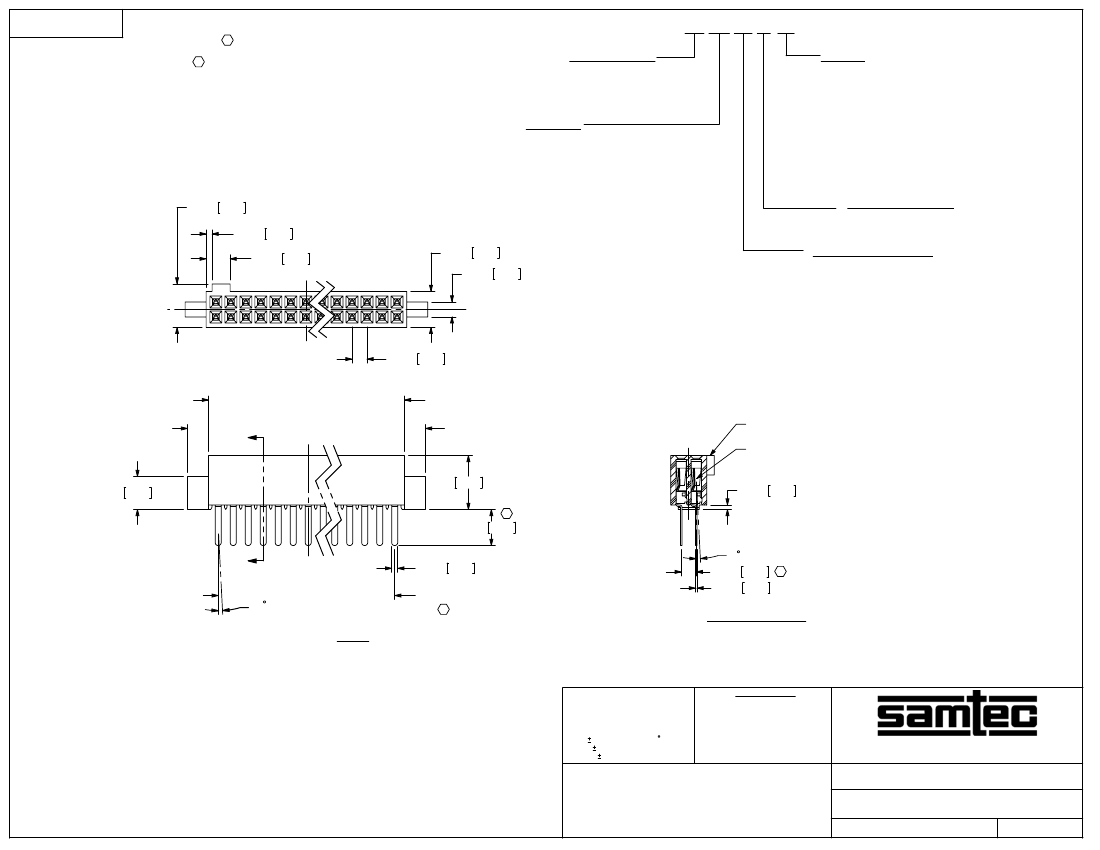

REVISION X
NOTES:
1.
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PUSHOUT FORCE: .5 LB.
C
3. COPLANARITY: .004[0.10] = POS 05 THRU 26
.006[0.15] = POS 27 THRU 50
4. TUBE ALL POSITIONS. PARTS TO BE TUBED WITH
NOTCH GOING WITH ARROW.
5. PINS CAN BE ORIENTED IN ANY DIRECTION;
BOTH ROWS MUST FACE SAME WAY.
6. SEE NOTCH FOR PROPER ORIENTATION.
7. MAXIMUM PIN HEIGHT VARIATION: .003[0.08].
8. DUE TO HIGH AMOUNT OF INSERTION FORCE
NEEDED, THE -LC OPTION IS NOT COMPATIBLE WITH
AUTO PLACEMENT. SAMTEC RECOMMENDS MANUAL
PLACEMENT FOR ALL ASSEMBLIES WITH THE -LC OPTION.
9. MEASUREMENT TO BE TAKEN AT BEND.
C
SFC-1XX-XX-XX-D-XX
No OF POSITIONS
ALL POSITIONS AVAILABLE
-02 THRU -50
OPTIONS
(LEAVE BLANK FOR STANDARD
AND USE SFM-XX-D)

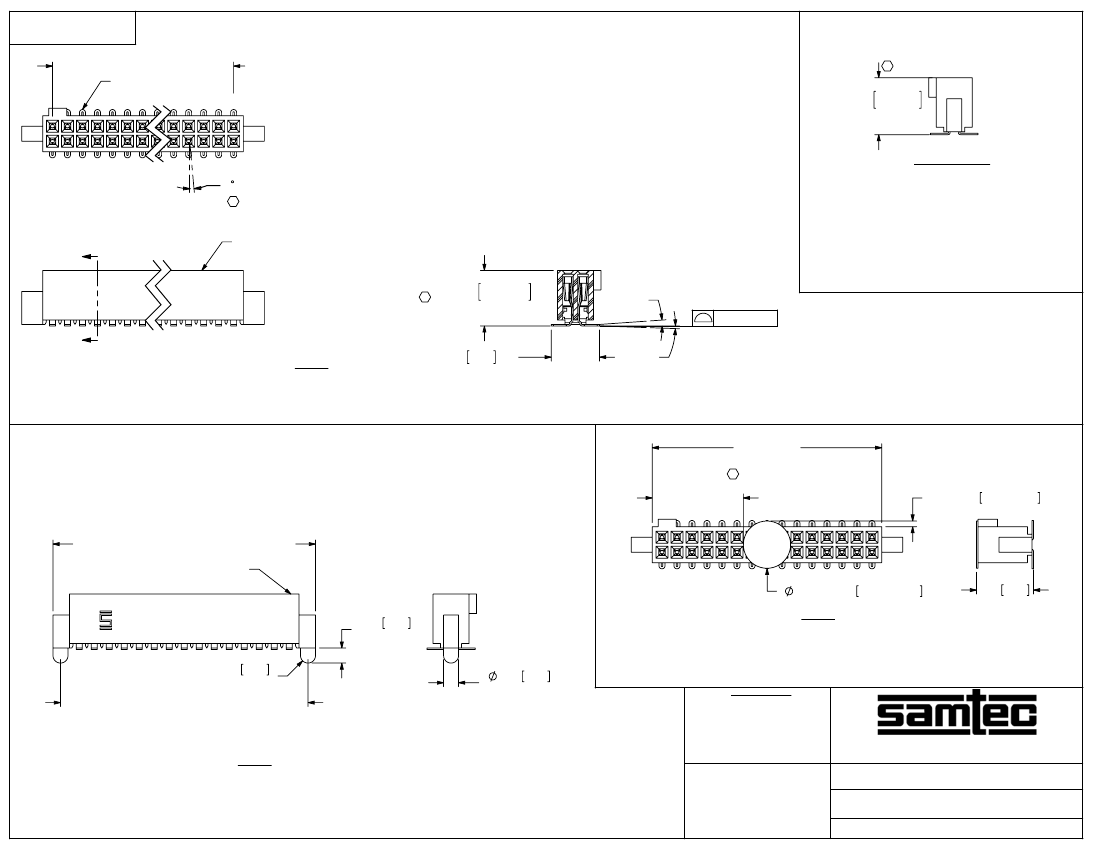

-A: ALIGNMENT PIN (USE SFM-XX-D-A)
(SEE FIG 4, SHT 2)
-LC: LOCKING CLIP (SEE FIG 6, SHT 3 & NOTE 8)
(USE SFM-XX-D-LC)

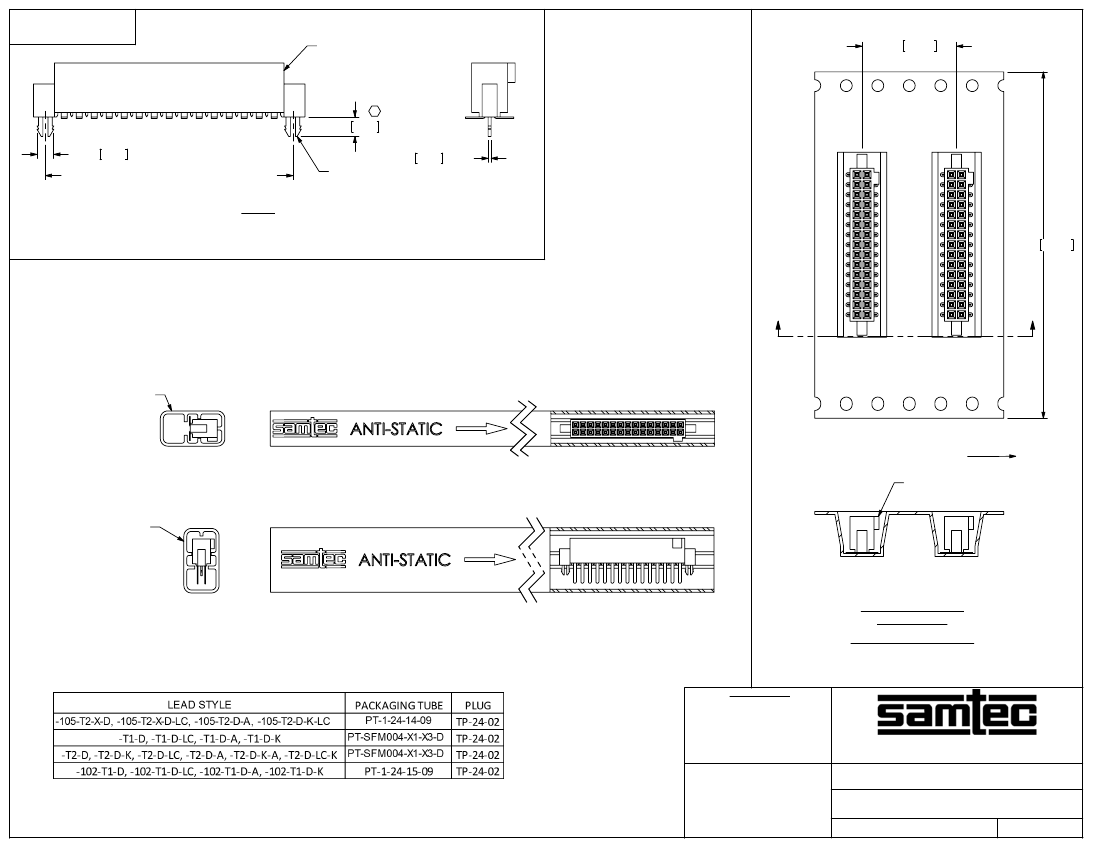

-TR: TAPE & REEL (SEE SHT 3)
-K: POLYIMIDE FILM PAD (.005[0.13] THICKNESS)
(SEE FIG 3, SHT 2) (USE K-DOT-.157-.250-.005)
LEAD STYLE
-T1: THROUGH HOLE
(SEE FIG. 1, SHT. 1)
-T2: SURFACE MOUNT
(SEE FIG. 2, SHT. 2)
.145 3.68 REF
.020 0.51 REF
.080 2.03 REF
.120 3.05 REF
.050 1.27 REF
BODY SPECIFICATION
-D: DOUBLE ROW
PLATING SPECIFICATION
-F: 3µ" FLASH SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-L: 10µ" LIGHT SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-FM: 3µ" FLASH SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-LM: 10µ" LIGHT SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
02
C
L
C
L
01
.050 1.27 REF
(NO. OF POS x .050[1.27]) + .015[0.38] REF
"A"
C
L
(NO. OF POS x .050[1.27]) + .155[3.94] REF
SFM-XX-D-XX
C-119-01-XX
(SEE NOTE 5)
.110 2.79 REF
.180 4.57 REF
C
.015 0.38 REF
.120 3.05
C
L
2 MAX SWAY (TYP)
.050 1.27
C
"A"
1 MAX
SWAY (TYP)
.020 0.51 REF
(NO. OF POS x .050[1.27]) - .050[1.27] REF
C
.005 0.13 REF
SECTION "A"-"A"
THROUGH HOLE/STRAIGHT MODIFIED
FIG 1
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
THIS DOCUMENT CONTAINS CONFIDENTIAL AND
PROPRIETARY INFORMATION AND ALL DESIGN,
MANUFACTURING, REPRODUCTION, USE, PATENT RIGHTS
AND SALES RIGHTS ARE EXPRESSLY RESERVED BY SAMTEC,
INC. THIS DOCUMENT SHALL NOT BE DISCLOSED, IN WHOLE
OR PART, TO ANY UNAUTHORIZED PERSON OR ENTITY NOR
REPRODUCED, TRANSFERRED OR INCORPORATED IN ANY
OTHER PROJECT IN ANY MANNER WITHOUT THE EXPRESS
WRITTEN CONSENT OF SAMTEC, INC.
*
PROPRIETARY NOTE
*
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 3:1
INSULATOR: LCP, COLOR: BLACK
CONTACT: PHOSPHOR BRONZE
.050 x .050 SOCKET STRIP DOUBLE ROW ASSEMBLY
F:\DWG\MISC\MKTG\SFC-1XX-XX-XX-D-XX-MKT.SLDDRW
BY:
BRATCHER 5/25/01
SFC-1XX-XX-XX-D-XX
SHEET
1
OF
3
